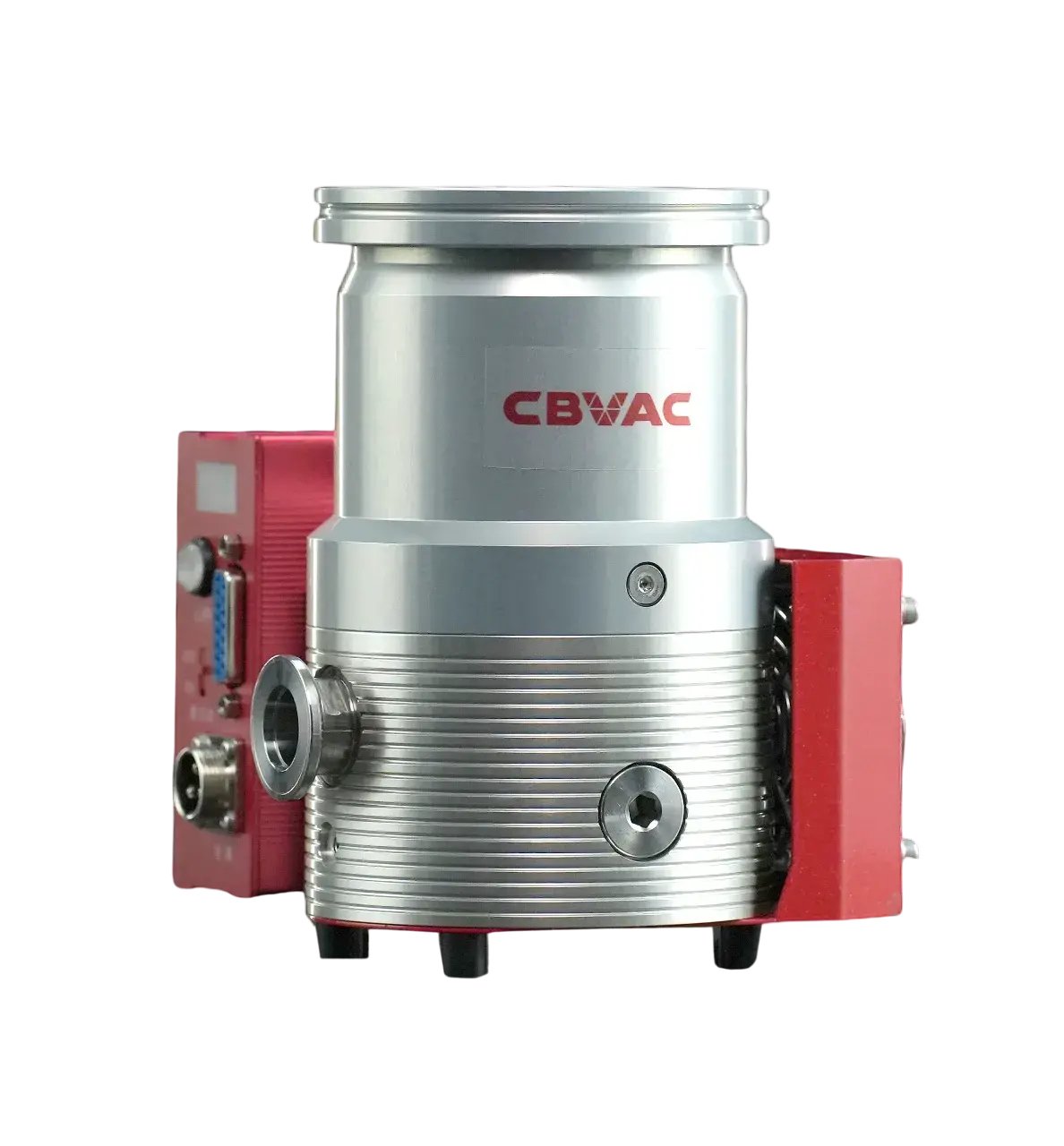

Турбомолекулярный вакуумный насос CBVAC JFB-100/301 (CF 100)

Турбомолекулярный вакуумный насос CBVAC JFB-100/301 (CF 100)

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный
Скорость откачки, м³/ч 7.2
Предельное остаточное давление, мбар (абс.) 5 × 10⁻⁹
Мощность, кВт 0.4
Частота вращения, об/мин 48000
Входной патрубок СF100
Выходной патрубок KF25

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос CBVAC JFB-100/301 (CF 100) — насос серии JFB для получения высокого и сверхвысокого вакуума в составе вакуумной системы. Исполнение оснащено входным присоединением CF 100, которое определяет интерфейс с вакуумной камерой и ответными элементами высоковакуумной магистрали.

Турбомолекулярная ступень переносит газ за счёт высокоскоростного ротора: движущиеся лопатки передают импульс молекулам газа и направляют их от высоковакуумного входа к форвакуумному выходу через последовательность роторных и статорных ступеней. Для запуска и работы насос используется совместно с форвакуумной ступенью, предварительно снижающей давление в системе.

Интеграция в вакуумную систему

JFB-100301 работает как высоковакуумная ступень комплекса. При проектировании установки согласуют форвакуумный насос, способ охлаждения, монтажное положение, вакуумную арматуру и требования технологического процесса. Присоединение CF 100 задаёт тип соединения текущего исполнения; герметичность и проводимость вакуумной линии зависят от всей компоновки системы.

Разделение функций между форвакуумной и турбомолекулярной ступенями позволяет последовательно снижать давление: сначала создаётся предварительное разрежение, затем JFB-100301 обеспечивает дальнейшую откачку в высоковакуумной области. Такая схема характерна для установок, где обычного форвакуумного насоса недостаточно для достижения рабочего давления.

Применение

Насосы серии JFB используются в научных приборах и исследовательских вакуумных установках, полупроводниковом и электронном производстве, установках нанесения покрытий и вакуумной металлургии. Исполнение CF 100 выбирают для систем с соответствующим высоковакуумным интерфейсом камеры.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 7.2

Предельное остаточное давление, мбар (абс.): 5 × 10⁻⁹

Мощность, кВт: 0.4

Частота вращения, об/мин: 48000

Входной патрубок: СF100

Выходной патрубок: KF25

Количество ступеней: Многоступенчатый

Охлаждение: Воздушноеводяное

Уровень шума, дБ: 50

Габаритные размеры (ДхШхВ), мм: 246,5×260×89,5

Масса, кг: 10

Минимальная температура окружающей среды, °С: 0

Расход рабочей жидкости, л/мин: 1

Время выхода на режим, мин: 5

Температура охлаждающей воды: +15 — +25

Напряжение, В: 220

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.1

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
