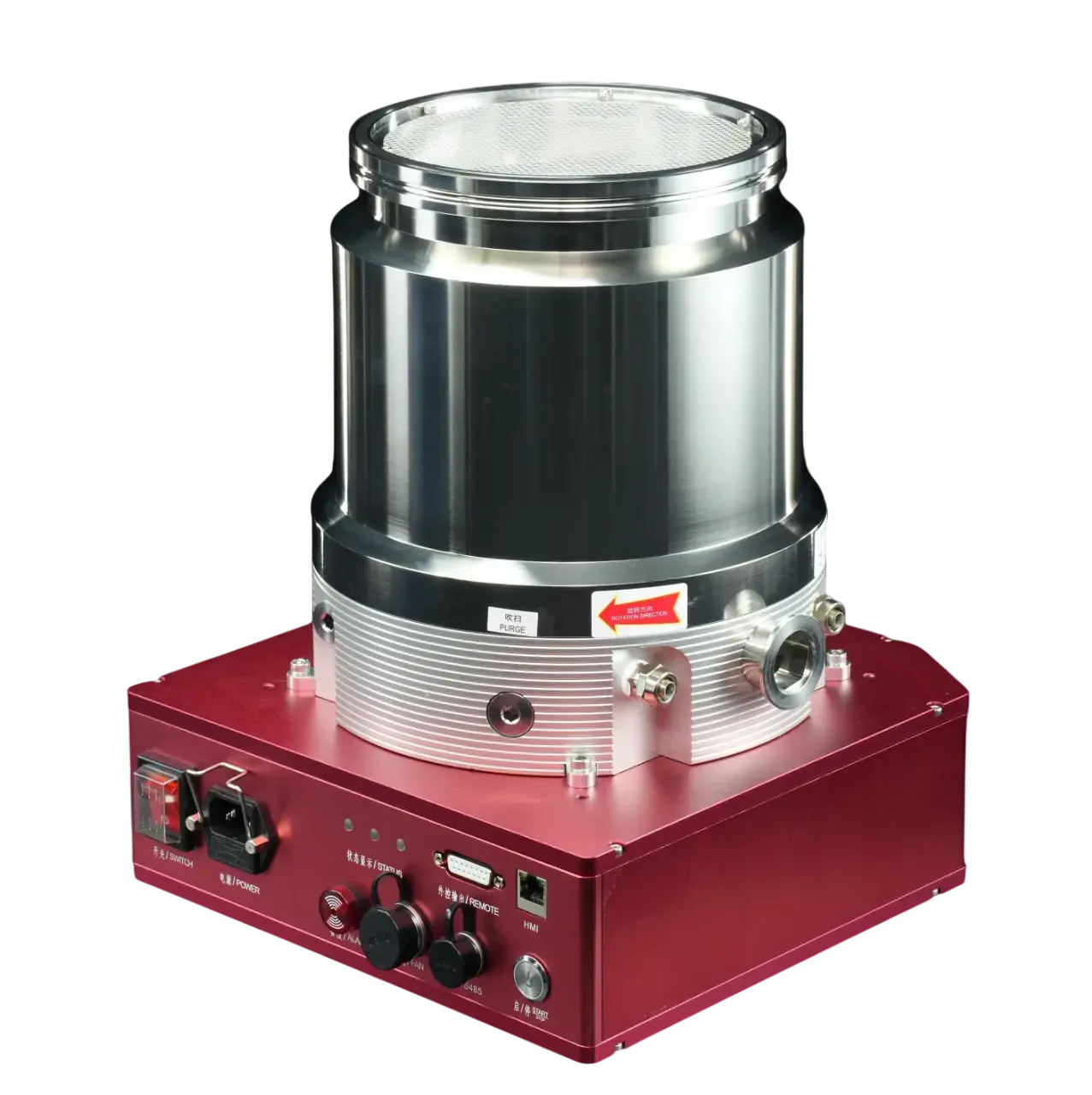

Турбомолекулярный вакуумный насос CBVAC JFB-160/701

Турбомолекулярный вакуумный насос CBVAC JFB-160/701

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 14.4
Предельное остаточное давление, мбар (абс.) 5.0E-9
Мощность, кВт 1
Частота вращения, об/мин 36000
Входной патрубок CF160
Выходной патрубок KF25

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос CBVAC JFB-160/701 (CF 160) — насос серии JFB для получения высокого и сверхвысокого вакуума в составе вакуумной системы. Исполнение оснащено входным присоединением CF 160, которое определяет интерфейс с вакуумной камерой и ответными элементами высоковакуумной магистрали.

Турбомолекулярная ступень переносит газ за счёт высокоскоростного ротора: движущиеся лопатки передают импульс молекулам газа и направляют их от высоковакуумного входа к форвакуумному выходу через последовательность роторных и статорных ступеней. Для запуска и работы насос используется совместно с форвакуумной ступенью, предварительно снижающей давление в системе.

Интеграция в вакуумную систему

JFB-160701 работает как высоковакуумная ступень комплекса. При проектировании установки согласуют форвакуумный насос, способ охлаждения, монтажное положение, вакуумную арматуру и требования технологического процесса. Присоединение CF 160 задаёт тип соединения текущего исполнения; герметичность и проводимость вакуумной линии зависят от всей компоновки системы.

Разделение функций между форвакуумной и турбомолекулярной ступенями позволяет последовательно снижать давление: сначала создаётся предварительное разрежение, затем JFB-160701 обеспечивает дальнейшую откачку в высоковакуумной области. Такая схема характерна для установок, где обычного форвакуумного насоса недостаточно для достижения рабочего давления.

Применение

Насосы серии JFB используются в научных приборах и исследовательских вакуумных установках, полупроводниковом и электронном производстве, установках нанесения покрытий и вакуумной металлургии. Исполнение CF 160 выбирают для систем с соответствующим высоковакуумным интерфейсом камеры.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 14.4

Предельное остаточное давление, мбар (абс.): 5.0E-9

Мощность, кВт: 1

Частота вращения, об/мин: 36000

Входной патрубок: CF160

Выходной патрубок: KF25

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 23

Габаритные размеры (ДхШхВ), мм: 270×359,8×270

Напряжение, В: 220

Серия: JFB

Уровень шума, дБ: 60

Минимальная температура окружающей среды, °С: 0

Расход рабочей жидкости, л/мин: 1.5

Время выхода на режим, мин: 5

Температура охлаждающей воды: +15 — +30

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.02

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
