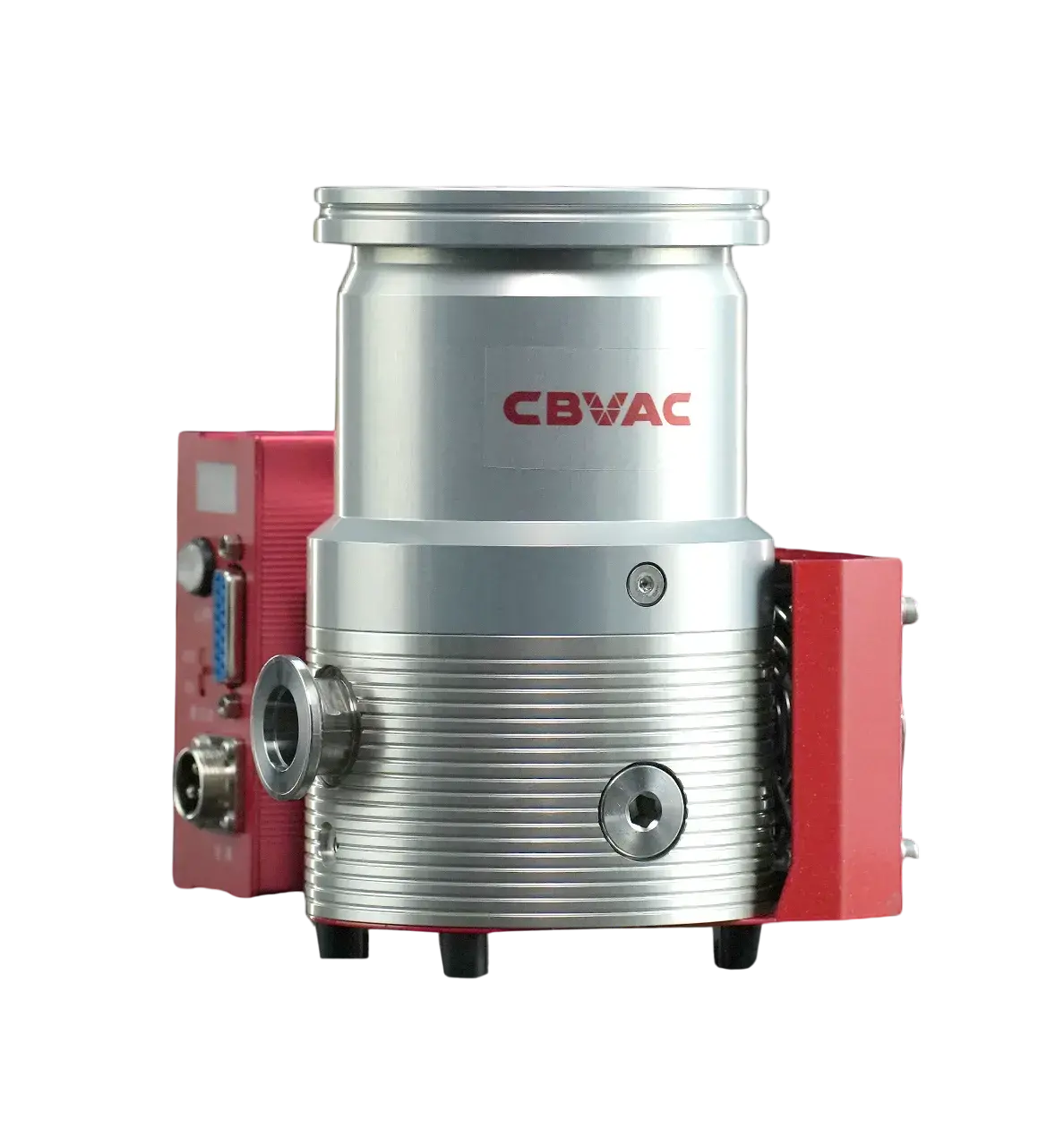

Турбомолекулярный вакуумный насос CBVAC JFB-63/81 (CF 63)

Турбомолекулярный вакуумный насос CBVAC JFB-63/81 (CF 63)

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 1.8
Предельное остаточное давление, мбар (абс.) 8.0E-9
Мощность, кВт 0.1
Частота вращения, об/мин 75000
Входной патрубок CF63
Выходной патрубок KF16

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос CBVAC JFB-63/81 (CF 63) — компактное исполнение серии JFB с высоковакуумным входным фланцем CF 63. Насос используется как высоковакуумная ступень после предварительной откачки камеры и требует форвакуумного насоса, который поддерживает допустимое давление на выходе турбомолекулярной части.

В рабочем режиме высокоскоростной ротор передаёт импульс молекулам остаточного газа и направляет их через последовательность лопаточных ступеней к форвакуумному выходу. За счёт этого давление в камере снижается после того, как механическая форвакуумная ступень создала необходимые начальные условия для запуска турбомолекулярного насоса. Роторный узел JFB-63/81 выполнен на керамических подшипниках.

Исполнение CF 63 и интеграция

Фланец CF 63 предназначен для жёсткого высоковакуумного соединения с камерой или магистралью соответствующего типоразмера. При построении насосной системы учитывают работу JFB-6381 вместе с форвакуумной ступенью, проводимость трубопроводов и размещение элементов управления. Такая схема позволяет использовать турбомолекулярный насос в составе компактных приборных и исследовательских вакуумных установок.

Применение

Серия JFB применяется в научном оборудовании, электронной и полупроводниковой технике, установках вакуумного нанесения покрытий и других высоковакуумных процессах. Исполнение CF 63 выбирают для систем, где конструкция высоковакуумного тракта предусматривает фланцевое соединение этого типа и требуется совместная работа турбомолекулярной и форвакуумной ступеней.

Технические характеристики

Скорость откачки по гелию, л/с	55
Коэффициент сжатия азота	10⁸
Коэффициент сжатия по гелию	10⁶
Номинальная скорость вращения ротора, об/мин ± 500	75000
Время выхода насоса на номинальную скорость вращения ротора насоса, мин	2

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 1.8

Предельное остаточное давление, мбар (абс.): 8.0E-9

Мощность, кВт: 0.1

Частота вращения, об/мин: 75000

Входной патрубок: CF63

Выходной патрубок: KF16

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 4

Габаритные размеры (ДхШхВ), мм: 140×163,6×127

Напряжение, В: 220

Серия: JFB

Уровень шума, дБ: 50

Минимальная температура окружающей среды, °С: 0

Расход рабочей жидкости, л/мин: 1

Время выхода на режим, мин: 2.5

Температура охлаждающей воды: +15 — +25

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.02

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
