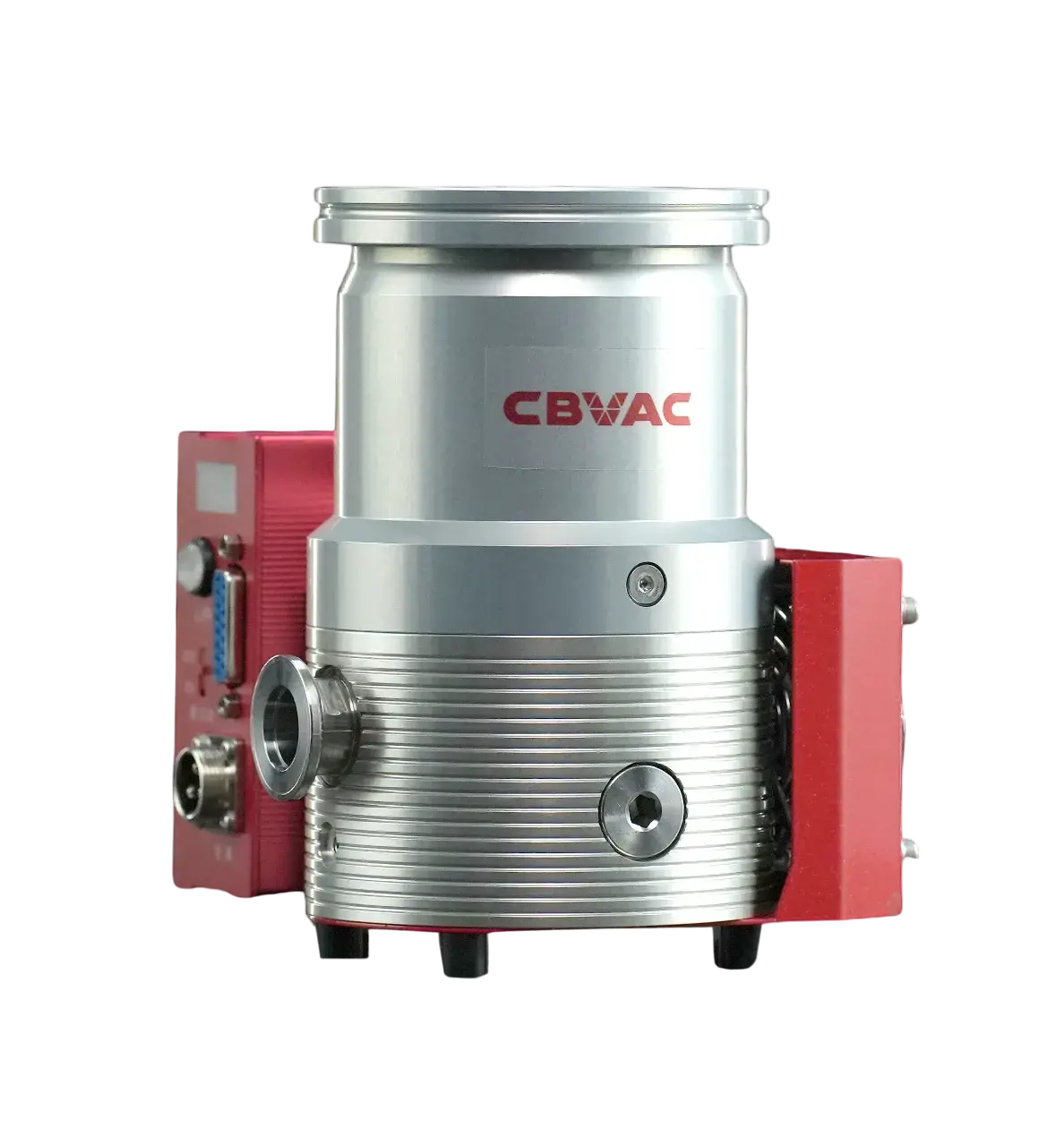

Турбомолекулярный вакуумный насос CBVAC JFB-63/81 (ISO-K 63)

Турбомолекулярный вакуумный насос CBVAC JFB-63/81 (ISO-K 63)

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 1.8
Предельное остаточное давление, мбар (абс.) 8.0E-8
Мощность, кВт 0.1
Частота вращения, об/мин 75000
Входной патрубок ISO-K63
Выходной патрубок KF16

В корзину

Описание

Характеристики

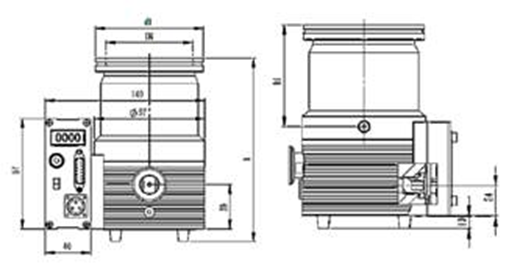

Графики и чертежи

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос CBVAC JFB-63/81 (ISO-K 63) — компактное исполнение серии JFB с входным фланцем ISO-K 63. Модель работает как высоковакуумная ступень после предварительной откачки камеры и требует форвакуумного насоса, который поддерживает необходимое давление на выходе турбомолекулярной части.

Высокоскоростной ротор последовательно передаёт импульс молекулам газа и перемещает их через лопаточные ступени в сторону форвакуумного выхода. Турбомолекулярный механизм начинает эффективную работу после создания предварительного разрежения, поэтому JFB-6381 и форвакуумный насос рассматривают как элементы одной вакуумной системы. Роторный узел JFB-63/81 выполнен на керамических подшипниках.

Исполнение ISO-K 63 и интеграция

Вход ISO-K 63 обеспечивает разъёмное соединение с камерой или высоковакуумной магистралью соответствующего типоразмера. При проектировании установки учитывают проводимость тракта, параметры форвакуумной ступени и расположение элементов управления. Компактное исполнение удобно для приборных систем, в которых высоковакуумный насос встраивается непосредственно рядом с вакуумируемым объёмом.

Применение

Насосы JFB используются в лабораторных и исследовательских установках, электронной и полупроводниковой технике, системах вакуумного нанесения покрытий и других процессах, требующих высокого вакуума. Версия ISO-K 63 предназначена для систем с соответствующим входным присоединением и сохраняет общую для серии схему совместной работы с форвакуумным насосом.

Технические характеристики

Скорость откачки по гелию, л/с	55
Коэффициент сжатия азота	10⁸
Коэффициент сжатия по гелию	10⁶
Номинальная скорость вращения ротора, об/мин ± 500	75000
Время выхода насоса на номинальную скорость вращения ротора насоса, мин	2

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 1.8

Предельное остаточное давление, мбар (абс.): 8.0E-8

Мощность, кВт: 0.1

Частота вращения, об/мин: 75000

Входной патрубок: ISO-K63

Выходной патрубок: KF16

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 4

Габаритные размеры (ДхШхВ), мм: 140×179,4×127

Напряжение, В: 220

Серия: JFB

Уровень шума, дБ: 50

Минимальная температура окружающей среды, °С: 0

Расход рабочей жидкости, л/мин: 1

Время выхода на режим, мин: 2.5

Температура охлаждающей воды: +15 — +25

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.02

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
