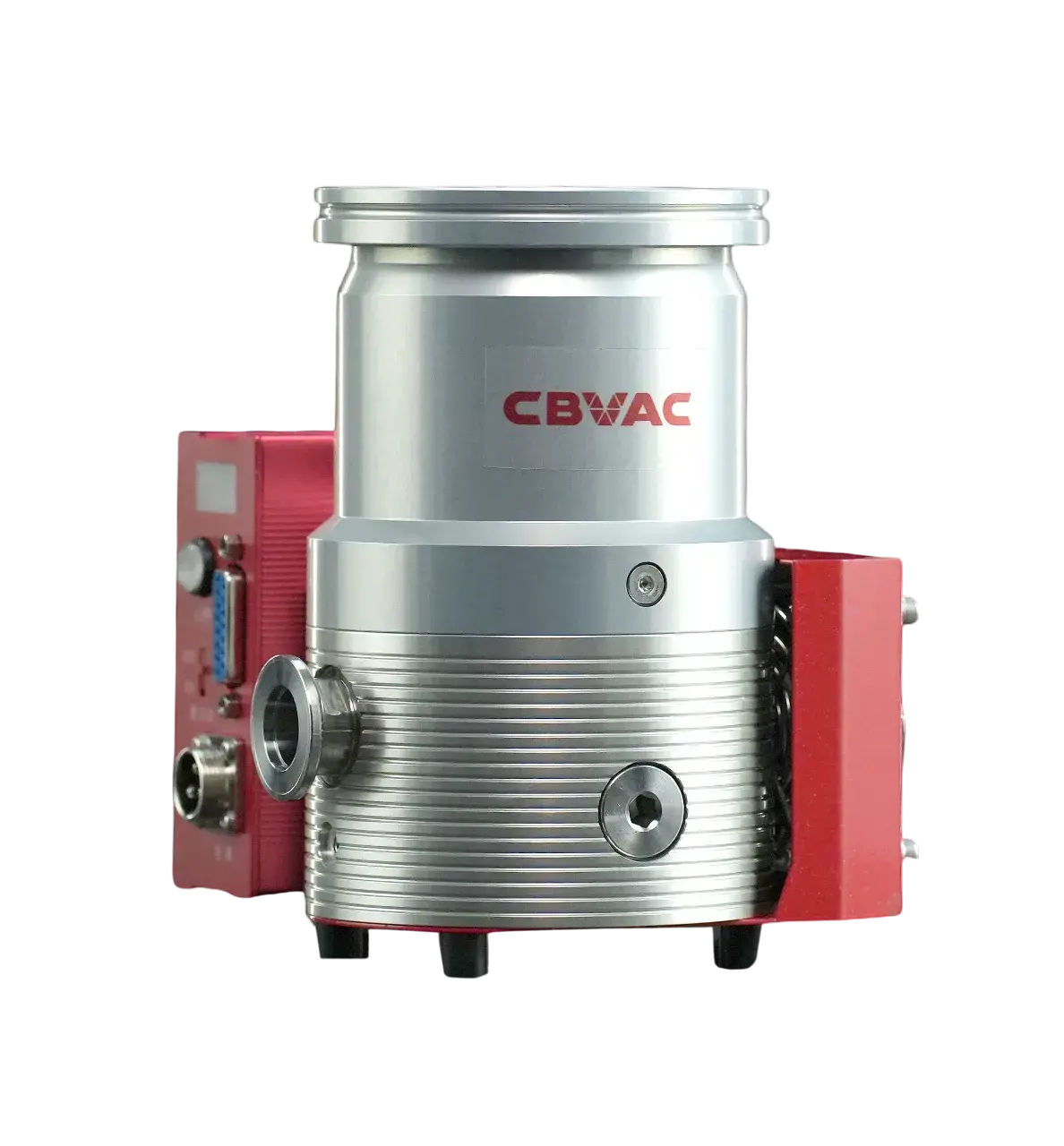

Турбомолекулярный вакуумный насос CBVAC JFB-100/252 (CF 100)

Турбомолекулярный вакуумный насос CBVAC JFB-100/252 (CF 100)

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 3.6
Предельное остаточное давление, мбар (абс.) 5.0E-9
Мощность, кВт 0.3
Частота вращения, об/мин 54000
Входной патрубок CF100
Выходной патрубок KF16

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос CBVAC JFB-100/252 (CF 100) — исполнение серии JFB с высоковакуумным входным фланцем CF 100. Насос используется после предварительной откачки камеры и работает совместно с форвакуумной ступенью, которая создаёт необходимые условия на выходе турбомолекулярной части.

Высокоскоростной ротор последовательно передаёт импульс молекулам остаточного газа и перемещает их через лопаточные ступени к форвакуумному выходу. В этом исполнении роторный узел выполнен на керамическом подшипнике с консистентной смазкой. Воздушное охлаждение отводит тепло от насосного узла во время работы.

Исполнение CF 100 и интеграция

Входной фланец CF 100 предназначен для жёсткого высоковакуумного соединения с камерой или магистралью соответствующего типоразмера. При построении системы учитывают форвакуумную ступень, проводимость трубопроводов, охлаждение и размещение элементов управления. Турбомолекулярный насос не заменяет предварительную механическую откачку, поэтому обе ступени проектируют как единую вакуумную систему.

Применение

Насосы серии JFB применяются в научных вакуумных установках, электронной и полупроводниковой технике, системах нанесения покрытий и вакуумной металлургии. Версия CF 100 предназначена для установок с соответствующим высоковакуумным присоединением и задач, где после форвакуумной откачки требуется переход к высокому вакууму.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 3.6

Предельное остаточное давление, мбар (абс.): 5.0E-9

Мощность, кВт: 0.3

Частота вращения, об/мин: 54000

Входной патрубок: CF100

Выходной патрубок: KF16

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 9

Габаритные размеры (ДхШхВ), мм: 182,19×201,6×180,7

Напряжение, В: 220

Серия: JFB

Уровень шума, дБ: 50

Минимальная температура окружающей среды, °С: 0

Расход рабочей жидкости, л/мин: 1

Время выхода на режим, мин: 3

Температура охлаждающей воды: +15 — +25

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.02

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
