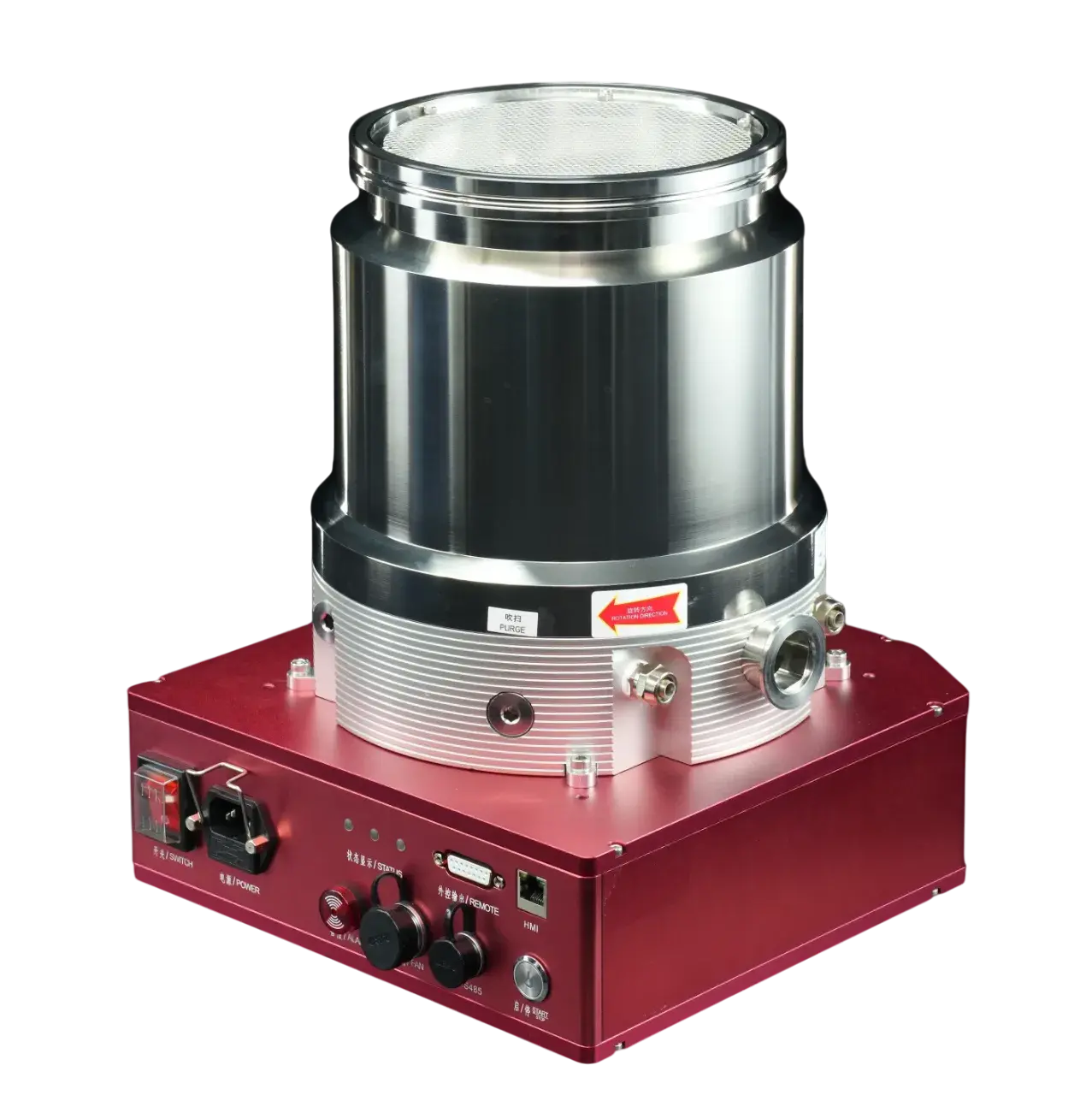

Турбомолекулярный вакуумный насос CBVAC JFB-250/2201

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 57.6
Предельное остаточное давление, мбар (абс.) 5.0E-8
Мощность, кВт 1
Частота вращения, об/мин 24000
Входной патрубок ISO-K200
Выходной патрубок KF40

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

CBVAC JFB-250/2201 (ISO-K 200) — турбомолекулярный вакуумный насос серии JFB с входным фланцем ISO-K 200. Он используется как высоковакуумная ступень после предварительной откачки и предназначен для систем, в которых необходимо эффективно удалять остаточный газ из вакуумной камеры.

Газ в турбомолекулярном насосе перемещается за счёт взаимодействия молекул с быстро вращающимися лопатками ротора. Передаваемый молекулам импульс направляет их к форвакуумному выходу. Для отвода газа и поддержания требуемого давления на выходе турбомолекулярный насос работает совместно с форвакуумным агрегатом.

Исполнение ISO-K 200 подходит для вакуумных магистралей соответствующего типоразмера и упрощает монтаж в технологических системах с разъёмным фланцевым соединением. Для конкретной установки важно учитывать газовую нагрузку, проводимость входного тракта, характеристики форвакуумного насоса и условия охлаждения.

Особенности

входной фланец ISO-K 200;
скорость откачки по гелию 1800 л/с;
коэффициент сжатия по азоту 10¹⁰;
коэффициент сжатия по гелию 10⁴;
номинальная скорость вращения ротора 24 000 об/мин ± 500;
время выхода на номинальную скорость 7 мин.

Применение

Насосы серии JFB используют в научных вакуумных установках, полупроводниковом и электронном производстве, системах нанесения покрытий и вакуумной металлургии. Модель JFB-250/2201 ISO-K 200 предназначена для высоковакуумных систем с соответствующим входным присоединением.

Технические характеристики

Скорость откачки по гелию, л/с	1800
Коэффициент сжатия азота	10¹⁰
Коэффициент сжатия по гелию	10⁴
Номинальная скорость вращения ротора, об/мин ± 500	24000
Время выхода насоса на номинальную скорость вращения ротора насоса, мин	7

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 57.6

Предельное остаточное давление, мбар (абс.): 5.0E-8

Мощность, кВт: 1

Частота вращения, об/мин: 24000

Входной патрубок: ISO-K200

Выходной патрубок: KF40

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 45

Габаритные размеры (ДхШхВ), мм: 270×354,8×270

Напряжение, В: 220

Серия: JFB

Уровень шума, дБ: 60

Минимальная температура окружающей среды, °С: 0

Расход рабочей жидкости, л/мин: 1.5

Время выхода на режим, мин: 7

Температура охлаждающей воды: +15 — +30

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.02

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
