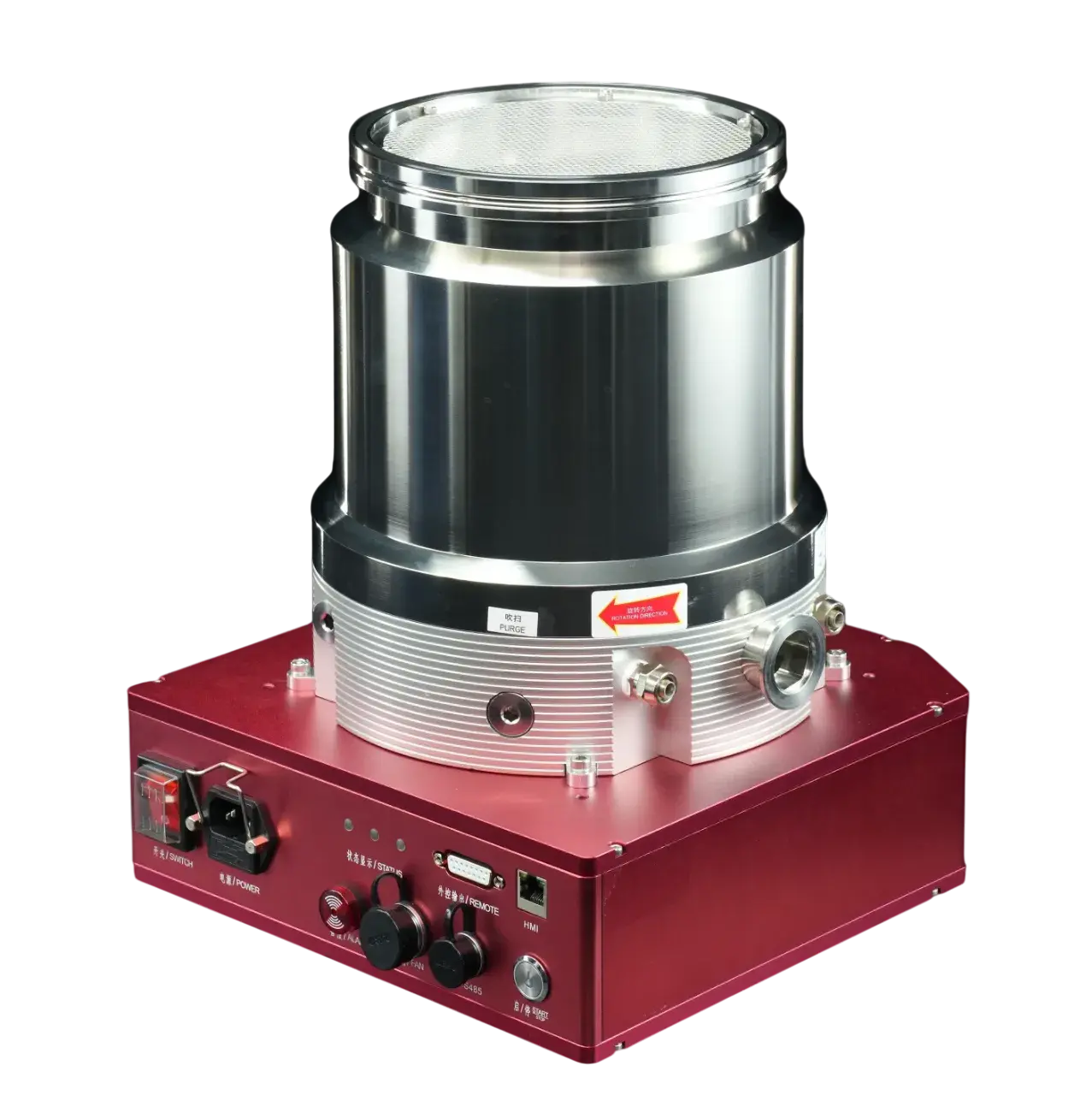

Турбомолекулярный вакуумный насос CBVAC JFB-200/1401
Турбомолекулярный вакуумный насос CBVAC JFB-200/1401 (ISO-K 200) — насос серии JFB для получения высокого и сверхвысокого вакуума в составе вакуумной системы. Исполнение оснащено входным присоединением ISO-K 200, которое определяет интерфейс с вакуумной камерой и ответными элементами высоковакуумной магистрали.
Турбомолекулярная ступень переносит газ за счёт высокоскоростного ротора: движущиеся лопатки передают импульс молекулам газа и направляют их от высоковакуумного входа к форвакуумному выходу через последовательность роторных и статорных ступеней. Для запуска и работы насос используется совместно с форвакуумной ступенью, предварительно снижающей давление в системе.
Интеграция в вакуумную систему
JFB-2001401 работает как высоковакуумная ступень комплекса. При проектировании установки согласуют форвакуумный насос, способ охлаждения, монтажное положение, вакуумную арматуру и требования технологического процесса. Присоединение ISO-K 200 задаёт тип соединения текущего исполнения; герметичность и проводимость вакуумной линии зависят от всей компоновки системы.
Разделение функций между форвакуумной и турбомолекулярной ступенями позволяет последовательно снижать давление: сначала создаётся предварительное разрежение, затем JFB-2001401 обеспечивает дальнейшую откачку в высоковакуумной области. Такая схема характерна для установок, где обычного форвакуумного насоса недостаточно для достижения рабочего давления.
Применение
Насосы серии JFB используются в научных приборах и исследовательских вакуумных установках, полупроводниковом и электронном производстве, установках нанесения покрытий и вакуумной металлургии. Исполнение ISO-K 200 выбирают для систем с соответствующим высоковакуумным интерфейсом камеры.
- Тип
- Турбомолекулярные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 28.8
- Предельное остаточное давление, мбар (абс.)
- 5.0E-8
- Мощность, кВт
- 1
- Частота вращения, об/мин
- 30000
- Входной патрубок
- ISO-K200
- Выходной патрубок
- KF40
- Количество ступеней
- Многоступенчатый
- Охлаждение
- Воздушное/Водяное
- Масса, кг
- 34
- Габаритные размеры (ДхШхВ), мм
- 270×369,5×270
- Напряжение, В
- 220
- Серия
- JFB
- Уровень шума, дБ
- 60
- Минимальная температура окружающей среды, °С
- 0
- Расход рабочей жидкости, л/мин
- 1.5
- Время выхода на режим, мин
- 6
- Температура охлаждающей воды
- +15 — +30
- Максимальная температура окружающей среды, °C
- 35
- Максимальное форвакуумное давление, мбар (абс.)
- 0.02
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
