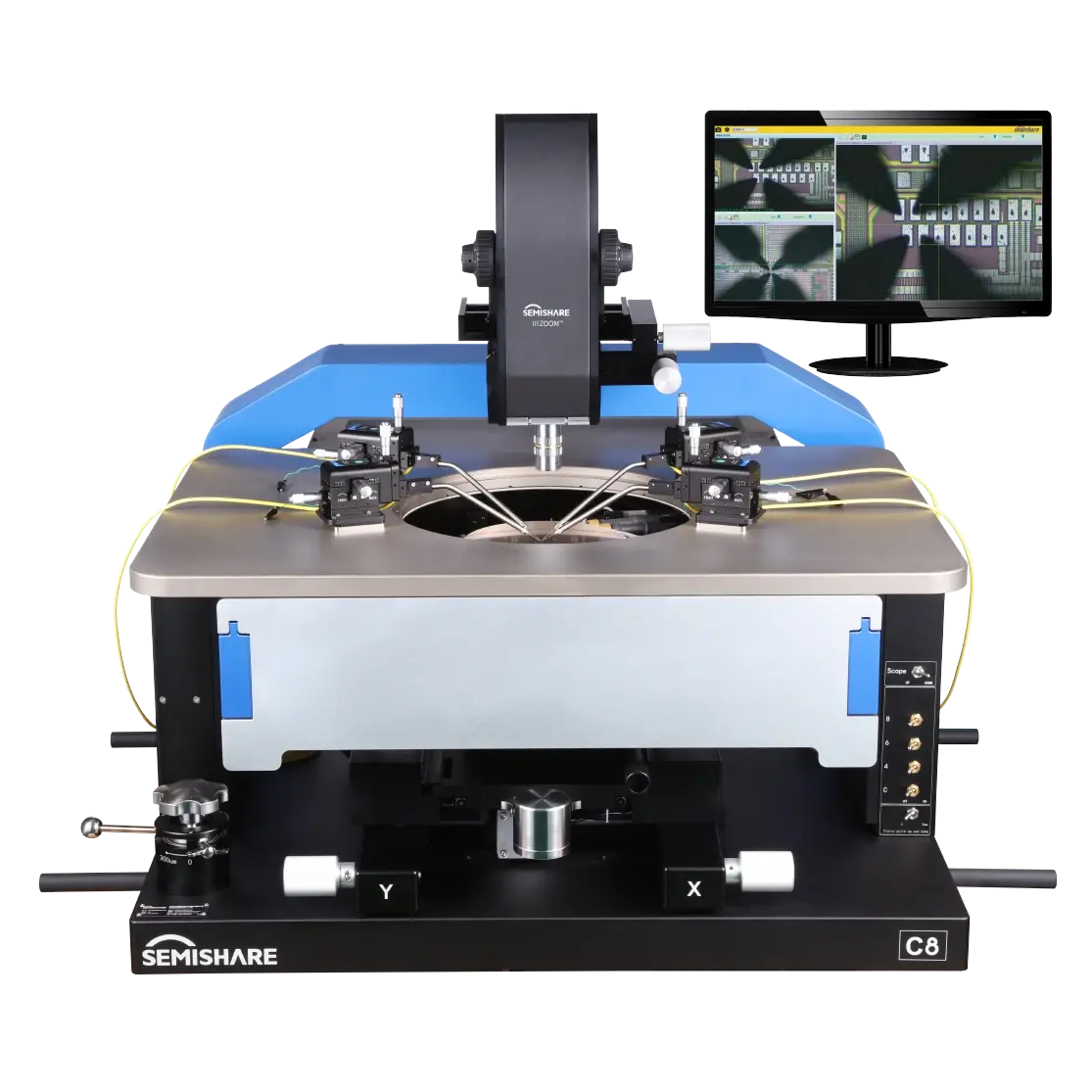

Зондовая станция с функциями нагрева и охлаждения SEMISHARE C8
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Дополнительные характеристики
|
Модель |
C8 |
|---|---|
|
Масса, кг |
170 |
|
Питание, В, Гц |
220, 50-60 |
|
Смена образца |
Механизм быстрого выдвижения патрона для замены образца |
|
Фиксация образца |
Вакуумная адсорбция |
|
Электрическая конструкция держателя образца |
Поверхность держателя образца электрически изолирована, имеет адаптер под разъем типа банан, может быть использован как задний электрод |
|
O-образный столик |
Доступно 8 микроманипуляторов |
|
Диапазон перемещения столика, мм |
8, функция автоматической блокировки |
|
Диапазон точной регулировки перемещения столика, мм |
25 |
|
Разрешение точной регулировки столика, мкм |
1 |
|
Минимальная скорость контроля температуры, °C/час |
±0,1 |
|
Метод нагрева |
Низкое напряжение постоянного тока (LVDC) |
|
Охлаждающая жидкость |
Жидкий азот или холодильный агрегат на базе компрессора |
|
Минимальное увеличение микроскопа (опционально), раз |
20 |
|
Максимальное увеличение микроскопа (опционально), раз |
4000 |
|
Режим смены объектива микроскопа |
Ручной наклон микроскопа на 30° с помощью рычага |
|
Объективы микроскопа |
Окуляр: 10X; Объективы: 5X, 10X, 20X, 50X, 100X (опционально) |
|
Механическая точность зонда, мкм |
10 /2 /0,7 (опционально) |
|
Точность измерения тока утечки (Коаксиальный) при 25°C, (экранированная заземленная среда, точка росы ниже -40°C), пА/В |
1 |
|
Точность измерения тока утечки (Трехосный) при 25°C, (экранированная заземленная среда, точка росы ниже -40°C), фА/В |
100 |
|
Точность измерения тока утечки (Трехосный) при 3 кВ (25°C), (экранированнная заземленная среда, точка росы ниже -40°C), пА |
10 |
|
Интерфейсы |
Разъемы типа банан/ крокодил /коаксиальный / трехосный интерфейс /SMA / K |
- Производитель
- SEMISHARE CO., LTD.
- Минимальная рабочая температура, °C
- -80
- Максимальная рабочая температура, °C
- 300
- Размер стола держателя образца, мм
- 203.2
- Диаметр пластины, мм
- 200
- Тип держателя образца (опционально)
- Высоковольтный держатель для высоких и низких температур
- Функция проверки заднего электрода держателя образца (при нормальных условиях)
- Да, держатель образца электрически изолирован
- Перемещение по X-Y платформы держателя образца, мм
- 200 × 200
- Точность перемещения платформы держателя образца, мкм
- 1
- Минимальный шаг позиционирования, мкм
- 0.5
- Угол поворота платформы для держателя образца (грубая регулировка), ±град
- 360
- Максимальное количество устанавливаемых зондов
- 8
- Микроскоп
- Опционально: стереоскопический, видео микроскоп, металлографический микроскоп с большим рабочим расстоянием GX-7
- Минимальное увеличение микроскопа, раз
- 16
- Максимальное увеличение микроскопа, раз
- 100
- Камера микроскопа (опционально), Мп
- 5 (цифр.)
- Ход перемещения координатного столика микроскопа (XY), мм
- 50.8
- Ход зонда по осям X-Y-Z, мм
- 8 × 8 × 8
- Точность контроля температуры, °C
- 0.01
- Повторяемость держателя образца по XY, ±мкм
- 1.5
- Длина, мм
- 880
- Ширина, мм
- 860
- Высота, мм
- 750
