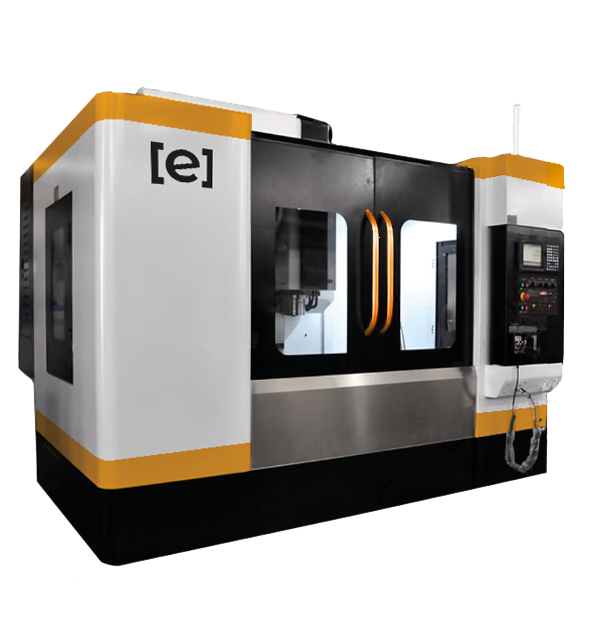

Фрезерный обрабатывающий центр с направляющими качения EMVL-850
product-card
Цельнолитые станина и колонна станка коробчатого типа с утолщёнными стенками. Широкая юбка колонны обеспечивает более жесткую конструкцию.
В шпиндель установлены высокоточные подшипники. Масляное охлаждение шпинделя предотвращает тепловые расширения. Пневматическая продувка конуса шпинделя при смене инструмента.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределения нагрузки.
Линейные направляющие повышенной точности. Серия оснащается направляющими качения с низким трением и тепловыделением для станков с более динамичным режимом работы.
Стандартная комплектация
- Система ЧПУ FANUC 0i-MF + Manual Guide i
- Закрытая рабочая зона
- Система подачи СОЖ в зону резания
- Система смывки стружки в рабочей зоны
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Русскоязычная документация
Опции
- Система ЧПУ Siemens
- Увеличение скорости, мощности шпинделя
- Конвейер стружки
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки X, Y, Z
- Система подачи СОЖ через шпиндель с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (манипулятор, робот, привод двери)
- Увеличение высоты колонны
- Постпроцессор
- Увеличение кол-ва позиций инструментального магазина
- Поворотный стол (оси 3+1 / 3+2)
- Инструмент и оснастка
- Серия
- EMVL
- Габариты (ДхШхВ), мм
- 2600 × 3100 × 2500
- Страна
- Китай
- Тип направляющих
- Качения
- Система ЧПУ
- Fanuc
- Ход по оси X, мм
- 800
- Ход по оси Y, мм
- 550
- Ход по оси Z, мм
- 550
- Расстояние от торца шпинделя до поверхности стола, мм
- 130 — 680
- Расстояние от центра шпинделя до колонны, мм
- 643
- Размер стола (ДxШ), мм
- 1000 × 550
- Макс. нагрузка на стол, кг
- 600
- T-пазы, мм
- 5 × 18 × 90
- Тип конуса шпинделя
- BT40
- Тип привода шпинделя
- Прямой
- Скорость вращения шпинделя, об/мин
- 10000
- Мощность двигателя шпинделя, кВт
- 11/15
- Крутящий момент шпинделя, Нм
- 52.5/118
- Максимальная скорость рабочей подачи, мм/мин
- 10000
- Быстрые перемещения, м/мин
- 36/36/30
- Мощность двигателей осей X/Y/Z, кВт
- 3/3/3
- Тип магазина инструментов
- Дисковый
- Вместимость магазина инструментов, шт
- 24
- Макс. длина инструмента, мм
- 300
- Макс. вес инструмента, кг
- 8
- Точность позиционирования по стандарту ISO230, мм
- 0.01
- Повторяемость позиционирования по стандарту ISO230, мм
- 0.008
- Требуемое давление воздуха, бар
- 6
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 80
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 150
- Вес станка, т
- 6.5
- Потребление энергии, кВА
- 20
