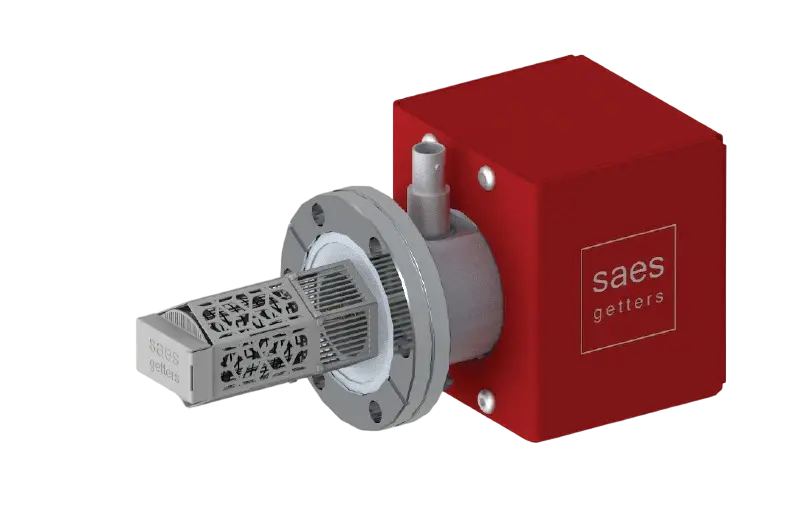

Магниторазрядный ионно-геттерный вакуумный насос SAES NEXTorr D100-5

product-card

Тип Ионно-геттерные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Предельное остаточное давление, мбар (абс.) 0
Входной патрубок CF35
Охлаждение Не требуется
Масса, кг 2.2
Габаритные размеры (ДхШхВ), мм 165×75×80
Серия NEXTorr

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

SAES NEXTorr D100-5 — гибридный вакуумный насос серии NEXTorr, в котором неиспаряемый геттерный элемент NEG объединён с магниторазрядной ионной ступенью. Такая схема предназначена для систем сверхвысокого вакуума: NEG-часть откачивает активные газы, включая водород, а ионная ступень обеспечивает откачку благородных газов и метана.

Модель относится к D-серии на геттерном сплаве St 172. Для D100-5 скорость откачки составляет 100 л/с по H₂, 90 л/с по H₂O, 70 л/с по CO и 40 л/с по N₂. Однократная сорбционная ёмкость по водороду — 135 Торр·л. Насос не содержит вращающихся механических узлов и масла в вакуумном тракте, поэтому его можно применять в чувствительных высоковакуумных установках, где нежелательны вибрации и масляное загрязнение.

После активации NEG-элемент связывает активные газы на своей поверхности и в объёме материала. Встроенная ионная ступень дополняет геттерную откачку для компонентов газа, которые NEG практически не сорбирует. Совместная работа двух механизмов позволяет поддерживать высокую скорость откачки при малом занимаемом объёме.

Применение

NEXTorr D100-5 применяют в установках сверхвысокого вакуума, системах анализа поверхности, атомных и ионных ловушках, атомных часах, интерферометрах, электронных микроскопах, компактных исследовательских приборах и других системах, где требуется чистая откачка остаточных газов.

Технические характеристики

Скорость откачки по H₂, л/с	100
Скорость откачки по H₂O, л/с	90
Скорость откачки по CO, л/с	70
Скорость откачки по N₂, л/с	40
Сорбционная ёмкость по H₂, Торр·л	135
Масса газопоглотителя, г	13,5
Поверхность газопоглотителя, см²	114
Рабочее напряжение ионного элемента, кВ	5
Тип ионной ступени	магниторазрядный ионный насос (SIP)
Скорость откачки по Ar, л/с (ненасыщенная / насыщенная ионная ступень)	6 / 0,3

Тип: Ионно-геттерные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Предельное остаточное давление, мбар (абс.): 0

Входной патрубок: CF35

Охлаждение: Не требуется

Масса, кг: 2.2

Габаритные размеры (ДхШхВ), мм: 165×75×80

Серия: NEXTorr

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
