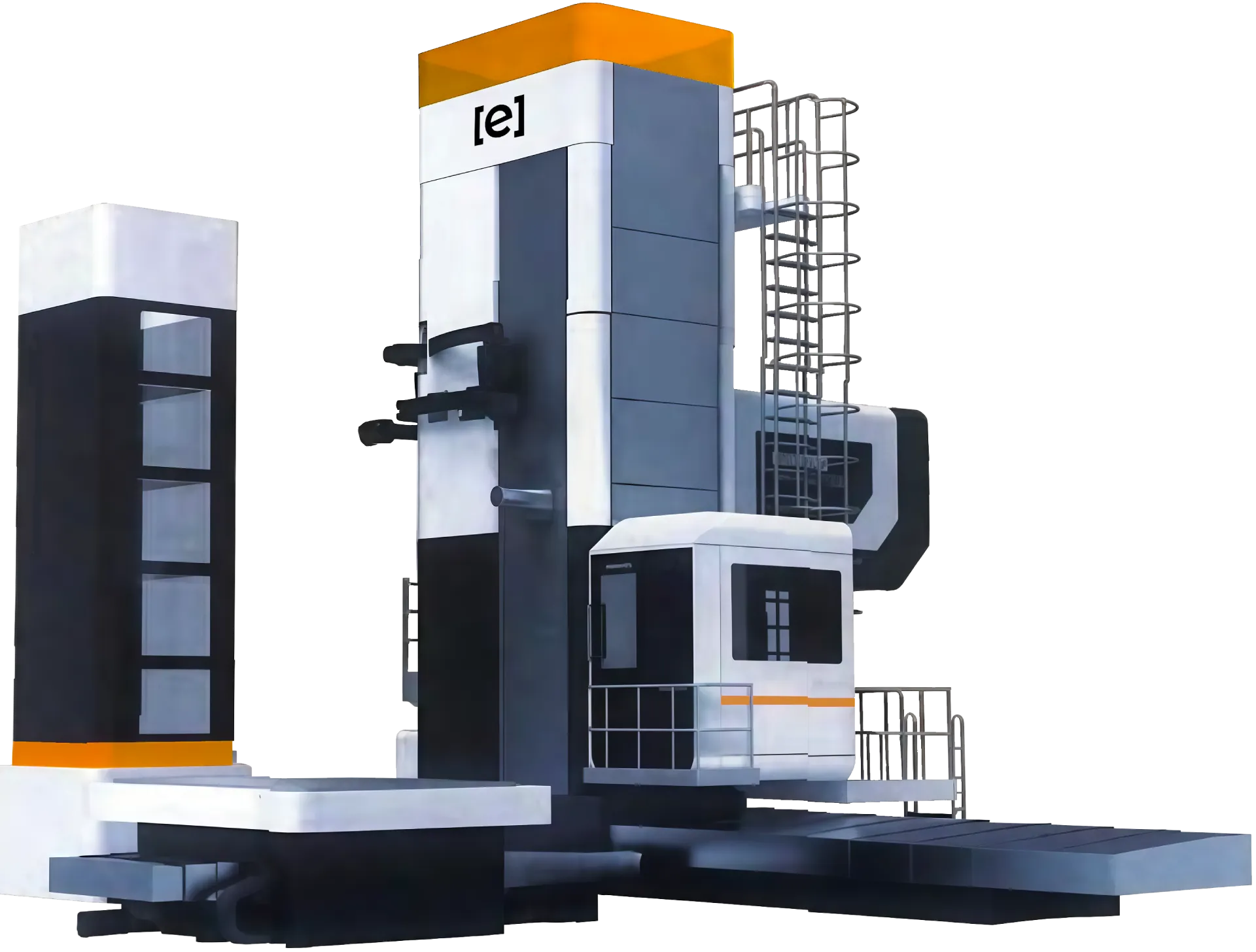

Горизонтально-расточный станок с поперечным ходом колонны и выдвижным ползуном EMBF 16
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Станок оснащён выдвижным ползуном увеличенного сечения, осуществляющий подачи в продольном направлении. Ползун имеет расточную пиноль диаметром до 260 мм. Предусмотрена система охлаждения маслом с внутренней циркуляцией.
Гидростатические направляющие обеспечивают равномерное и точное движение, превосходное гашение вибраций и высокую грузоподъемную способность.
Стол выбирается в зависимости от пожеланий заказчика и конфигурации обрабатываемых деталей. Доступны столы с грузоподъёмностью до 200 т и индивидуальными размерами.
Стандартная комплектация
- Система ЧПУ Siemens 840Dsl
- Оптические линейки Heidenhain
- Подшипники шпинделя NSK
- Подвижная кабина оператора
- Система масляного охлаждения
- Конвейер стружки
- Инструментальный магазин на 40 позиций
- Теплообменник электрошкафа
- Автоматическая система смазки
- Система подачи СОЖ
- Освещение рабочей зоны
- Выравнивающие опоры, анкерные болты
- Инструмент для обслуживания станка
- Русскоязычная документация
Список опций
- Неподвижный напольный стол-настил с размерами на усмотрение заказчика
- Поворотный стол с продольным перемещением с размерами на усмотрение заказчика
- Увеличение вместительности инструментального магазин
- Ограждение рабочей зоны / полностью закрытая рабочая зона
- Система измерения детали
- Система измерения, привязки инструмента
- Подача СОЖ через шпиндель с повышенным давлением
- Поворотные угловые головы + магазин для автоматической замены поворотных голов
- Тип конуса шпинделя
- ISO50
- Мощность двигателя шпинделя, кВт
- 58
- Крутящий момент шпинделя, Нм
- 8000
- Макс. скорость вращения шпинделя, об/мин
- 36557
- Диаметр расточной пиноли, мм
- 160
- Диаметр шпинделя, мм
- 300
- Сечение ползуна шпинделя, мм
- 480 × 580
- Поперечное перемещение колонны оси X, мм
- 4000 — 30000
- Вертикальное перемещение по оси Y, мм
- 3000 — 5000
- Продольное перемещение ползуна по оси Z, мм
- 1200
- Продольное перемещение расточной пиноли по оси W, мм
- 1200
