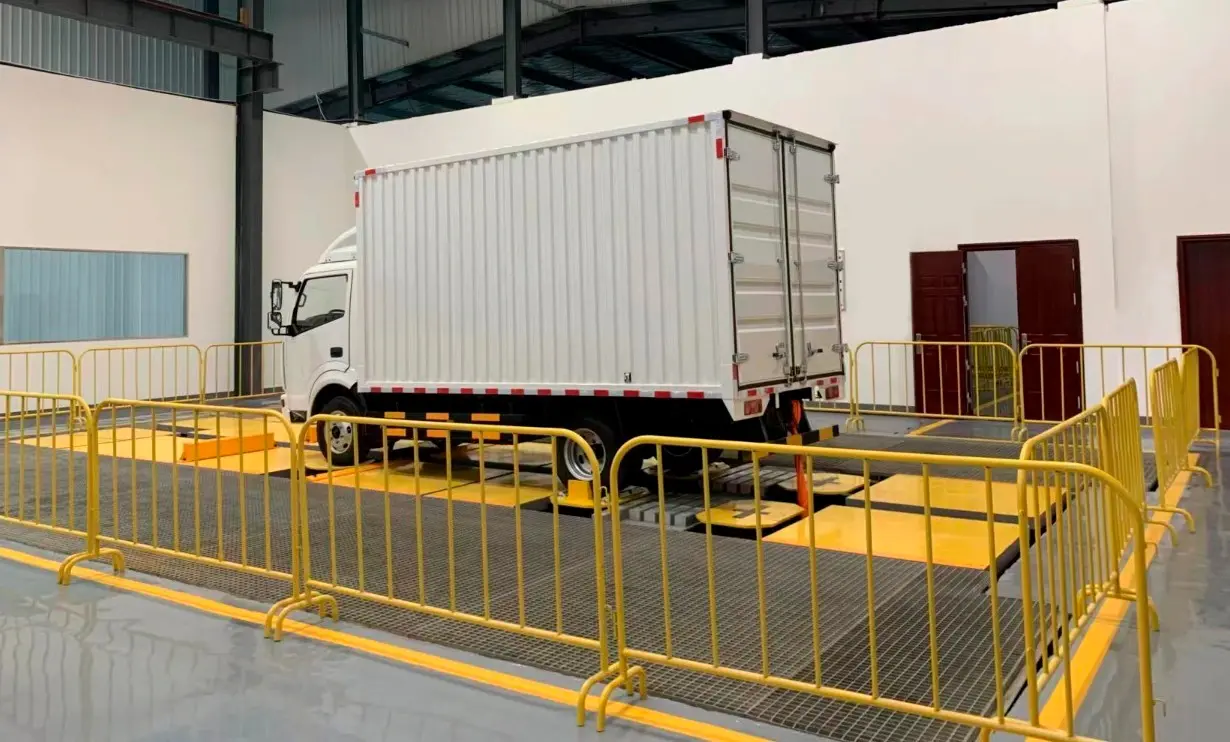

Гидравлический стенд с шинным сопряжением ERSTVAK VSR520-S-MED (3 оси)

Гидравлические стенды с шинным сопряжением применяются для проведения испытаний автотранспортных средств на устойчивость к вибрационным и динамическим нагрузкам, возникающим в реальных дорожных условиях. Такое оборудование позволяет воспроизводить эксплуатационные воздействия на подвеску, кузов и элементы шасси.

Испытания используются при разработке и проверке транспортных средств. Передача нагрузки через шины обеспечивает высокую степень приближения условий испытаний к реальной эксплуатации.

Назначение и принцип работы

Стенд формирует вибрационные воздействия через опорные плиты, взаимодействующие с колесами транспортного средства. Гидравлическая система обеспечивает точное воспроизведение параметров испытаний.

Модель VSR520-S-MED (3 оси) предназначена для испытаний среднегабаритных грузовых автомобилей массой до 10000 кг. Конфигурация на 3 оси и 6 постов позволяет независимо управлять нагрузкой на каждую ось.

Максимальная скорость составляет 2.5 м/с, частотный диапазон — до 50 Гц, а ускорение достигает 20 g. Максимальный ход 305 мм позволяет воспроизводить значительные перемещения. Рабочее давление гидросистемы 280 бар обеспечивает стабильную работу оборудования.

Технические особенности

Тип: колонный
Количество постов: 6
Диаметр плиты поста: 445 мм
Максимальная масса объекта испытаний: 10000 кг
Тип тестируемого автотранспорта: среднегабаритные грузовые автомобили

Номинальная нагрузка на ось: 105 кН
Максимальная скорость: до 2.5 м/с
Максимальное ускорение: до 20 g
Максимальный ход: 305 мм

Диапазон частот: 0.1–50 Гц
Максимальная точность по амплитуде: 5%
Рабочее давление гидросистемы: 280 бар

Применение и преимущества

Модель предназначена для испытаний грузового транспорта с возможностью независимого управления нагрузками по осям при умеренных режимах воздействия.

Обеспечивает:
испытания транспортных средств в трехосевой конфигурации;
контролируемые режимы с пониженной скоростью и частотой;
воспроизведение реальных дорожных нагрузок через шины;
стабильность и повторяемость результатов испытаний.
