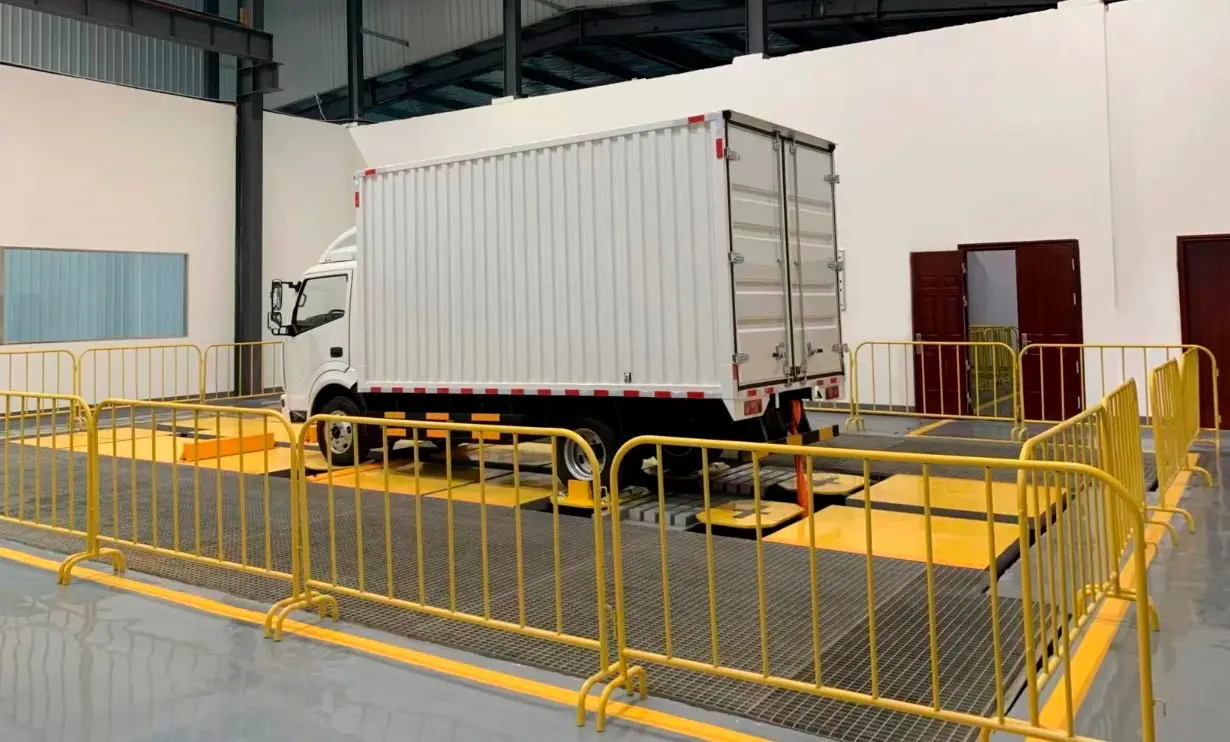

Гидравлический стенд с шинным сопряжением ERSTVAK VSR520-S (3 оси)

Гидравлические стенды с шинным сопряжением применяются для проведения испытаний автотранспортных средств на устойчивость к вибрационным и динамическим нагрузкам. Такое оборудование позволяет моделировать реальные дорожные условия и оценивать поведение транспортного средства под воздействием нагрузок.

Испытания используются при разработке, доводке и проверке транспортных средств, а также при ресурсных испытаниях. Передача нагрузки через шины обеспечивает приближение условий испытаний к реальной эксплуатации.

Назначение и принцип работы

Стенд формирует управляемые вибрационные воздействия через опорные плиты, на которые устанавливается транспортное средство. Гидравлическая система обеспечивает точное воспроизведение параметров испытаний.

Модель VSR520-S (3 оси) предназначена для испытаний среднегабаритных грузовых автомобилей с массой до 10000 кг. Конфигурация на 3 оси и 6 постов позволяет независимо управлять нагрузкой на каждую ось.

Стенд развивает ускорение до 28 g при максимальной скорости 3.2 м/с. Частотный диапазон от 0.1 до 60 Гц и ход 305 мм позволяют моделировать широкий спектр дорожных воздействий. Рабочее давление гидросистемы 280 бар обеспечивает стабильную работу оборудования.

Технические особенности

Тип: колонный
Количество постов: 6
Диаметр плиты поста: 445 мм
Максимальная масса объекта испытаний: 10000 кг
Тип тестируемого автотранспорта: среднегабаритные грузовые автомобили

Номинальная нагрузка на ось: 105 кН
Максимальная скорость: до 3.2 м/с
Максимальное ускорение: до 28 g
Максимальный ход: 305 мм

Диапазон частот: 0.1–60 Гц
Максимальная точность по амплитуде: 5%
Рабочее давление гидросистемы: 280 бар

Применение и преимущества

Модель предназначена для испытаний грузового транспорта с возможностью независимого управления нагрузками по осям.

Обеспечивает:
испытания транспортных средств в трехосевой конфигурации;
независимое управление нагрузкой на каждую ось;
воспроизведение реальных дорожных условий;
стабильность и повторяемость результатов испытаний.
