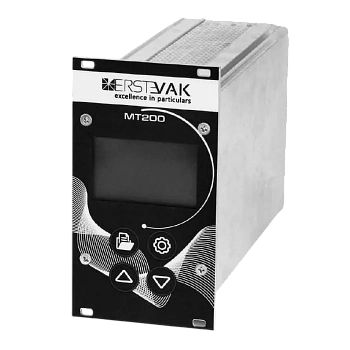

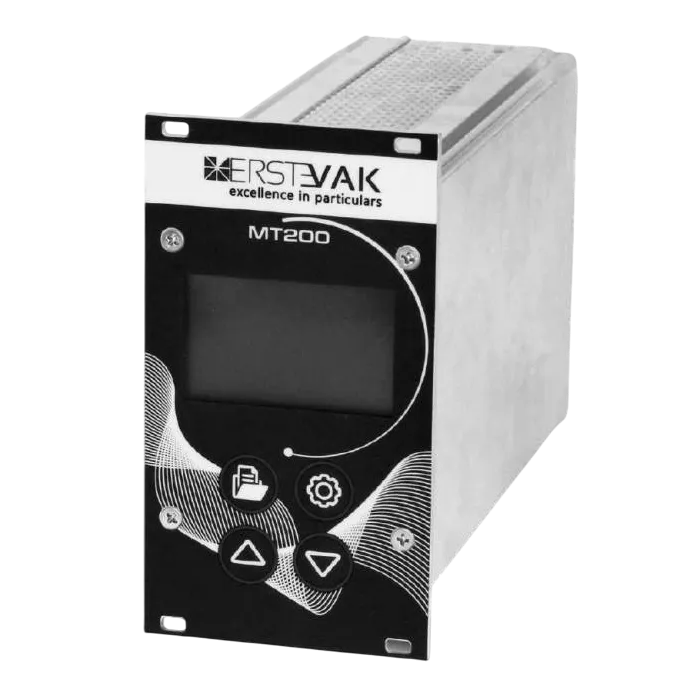

Контроллер двухканальный ERSTVAK MT200 для подсоединения вакуумных датчиков MTP, MTM, MTH

Контроллер двухканальный ERSTVAK MT200 для подсоединения вакуумных датчиков MTP, MTM, MTH — модель линейки MultiTorr. Платформа объединяет датчики Пирани, широкодиапазонные датчики с горячим или холодным катодом, многоканальные контроллеры и программные средства. Серия позволяет построить единую измерительную систему для диапазона от атмосферного давления до высокого и сверхвысокого вакуума.

Состав серии

• датчики Пирани – для контроля атмосферного давления, форвакуума и стадии предварительной откачки;
• комбинированные датчики с горячим катодом – для измерения от атмосферы до сверхвысокого вакуума;
• комбинированные датчики с холодным катодом – для широкодиапазонного контроля без нагретой нити и с высокой устойчивостью к прорывам атмосферы;
• контроллеры – для подключения, питания, индикации и управления измерительными каналами;
• программное обеспечение – для регистрации, визуализации, настройки и анализа данных.

Общие конструктивные особенности

Датчики выполнены в корпусах из нержавеющей стали и защищены от электромагнитных помех. Спиральные нити Пирани закрыты металлическим экраном, снижающим воздействие паров масла и растворителей. Для разных задач предусмотрены фланцы KF и CF различных диаметров. Базовый класс защиты – IP40, возможно исполнение IP54.

Измерение и автоматизация

В комбинированных датчиках встроенный микроконтроллер автоматически переключает чувствительные элементы. Датчик Пирани контролирует давление на верхнем участке и разрешает включение горячего или холодного катода только при безопасном давлении. Это повышает надежность, увеличивает ресурс и обеспечивает непрерывное измерение.

Основные функции

• высокая точность и повторяемость;
• температурная компенсация;
• цифровая настройка нулевого и атмосферного давления;
• отдельные газовые поправочные коэффициенты;
• два независимо настраиваемых реле;
• светодиодная индикация состояний и порогов;
• встроенный жидкокристаллический дисплей;
• сменные сенсоры с сохранением калибровочных данных;
• подключение к программируемым логическим контроллерам.

Интерфейсы

• цифровой интерфейс RS-485;
• вспомогательные аналоговые выходы;
• передача цифрового сигнала на расстояние до 500 м;
• скорость обмена от 9,6 до 115 кбод;
• возможность проводного и беспроводного подключения к компьютеру.

Программная работа с данными

Программное обеспечение позволяет считывать, отображать и сохранять измерения, строить графики, сравнивать результаты и контролировать качество процесса. Поддерживаются калибровка по нулевому и атмосферному давлению, выбор единиц, настройка реле, газовых коэффициентов и моментов переключения сенсоров. Доступны расчет утечки, сохранение конфигураций и удаленное управление контроллером.

Области применения

Серия используется в приборостроении, масс-спектрометрии, аналитическом оборудовании, вакуумных печах, напылительных установках, системах течеискания, сублимационной сушке, вакуумных центрифугах и при контроле высоковакуумных насосов.

Средства измерений серии внесены в Государственный реестр средств измерений Российской Федерации.
