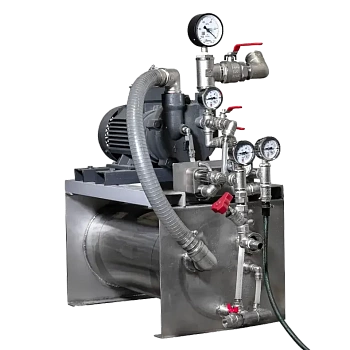

Водокольцевая вакуумная установка ERSTVAK ELRPX 500 CLS
Водокольцевые вакуумные установки ELRPX 500 CLS — это полностью укомплектованные установки замкнутого типа на базе моноблочных жидкостно-кольцевых насосов с полной рециркуляцией рабочей жидкости. Оборудование поставляется в виде готовых к эксплуатации изделий: заказчику остается лишь установить систему на подготовленной площадке и подключить ее.
В состав системы входит:
- Вакуумный насос ELRPX
- Монтажная рама
- Сепаратор
- Арматура
- Теплообменный аппарат
Преимущества
Универсальность
Установки могут работать в режиме компрессора для изотермического сжатия газов, а также эффективно перекачивать среды с высокой температурой, повышенным содержанием пара или твердых частиц.
Надежность и автономность
Разделение газа и жидкости происходит в баке-сепараторе, а встроенный теплообменник охлаждает рабочую среду перед подачей в насос. Это защищает систему от перегрева и исключает необходимость дополнительного подвода воды.
Высокое качество сборки
Все детали вытачиваются с максимальной точностью и скрупулезно подгоняются друг к другу на заводах компании. В стандартной модификации используются премиальные компоненты: рабочее колесо из нержавеющей стали SS304, подшипники NSK и герметичные торцевые уплотнения John Crane.
Энергоэффективность
Моноблочное исполнение обеспечивает эффективную работу оборудования и экономию электроэнергии до 15–20% по сравнению с аналогами других производителей, а также способствует длительному сроку службы.
- Тип
- Водокольцевые
- Уровень вакуума
- Низкий
- Скорость откачки, м³/ч
- 500
- Предельное остаточное давление, мбар (абс.)
- 33
- Мощность, кВт
- 15
- Частота вращения, об/мин
- 970
- Входной патрубок
- DN80
- Выходной патрубок
- DN80
- Охлаждение
- Водяное
- Серия
- CLS
- Уровень шума, дБ
- 74
- Минимальная температура окружающей среды, °С
- 2
- Расход рабочей жидкости, л/мин
- 20
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График коэффициента откачки
График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
