Водокольцевые вакуумные установки

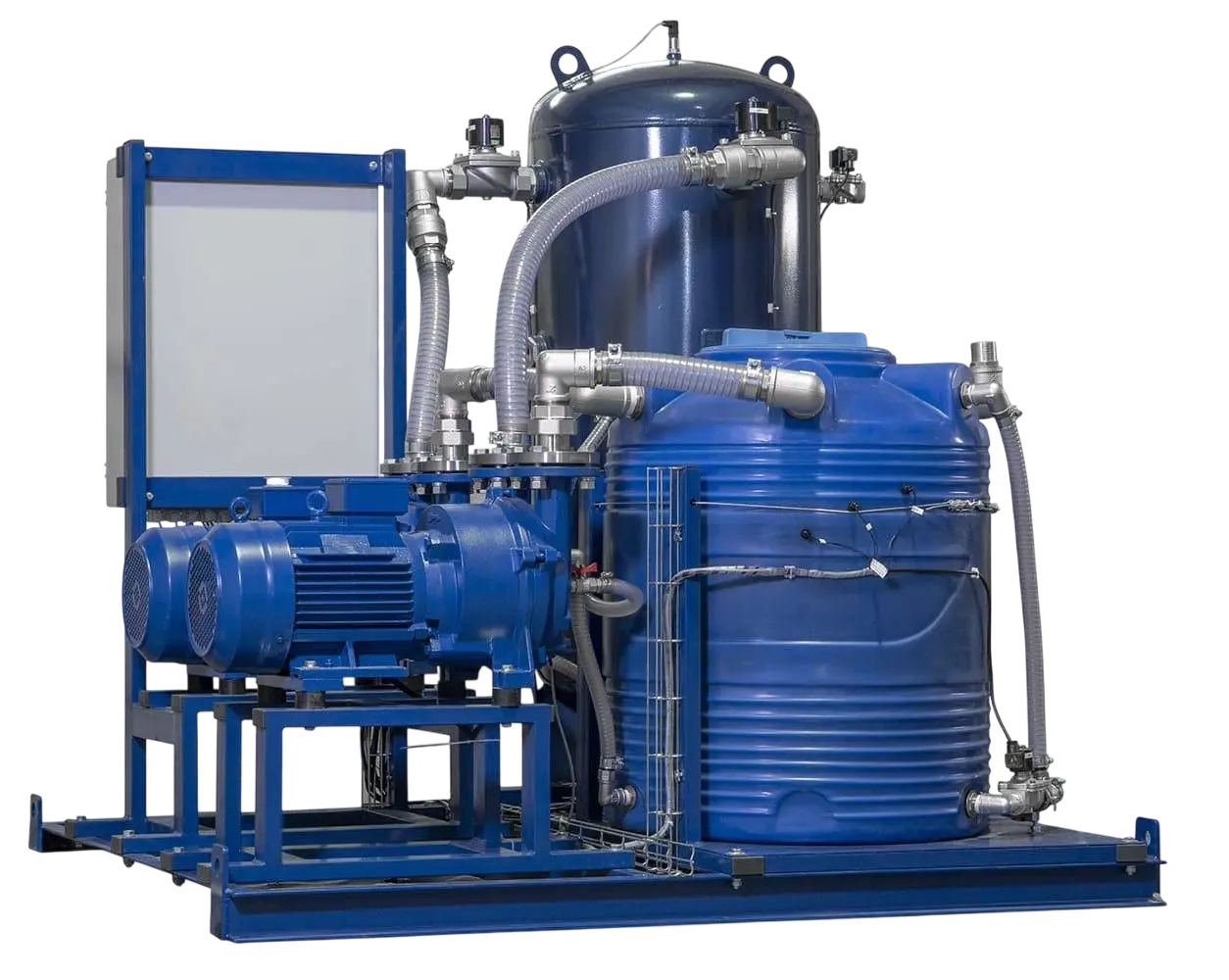

Водокольцевые вакуумные установки — это комплексные системы вакуумной откачки на базе водокольцевых насосов, дополненные оборудованием для подачи, отвода и рециркуляции рабочей жидкости. В зависимости от технологического процесса установки могут работать по проточной, частично замкнутой или полностью замкнутой схеме. ЭРСТВАК проектирует и производит типовые водокольцевые вакуумные установки и индивидуальные системы по техническому заданию заказчика. Купить водокольцевую вакуумную установку можно с доставкой по всей России.

Навигация по статье

Схемы подключения

Основная трудность, с которой сталкиваются пользователи водокольцевых вакуумных насосов – это подвод и отвод рабочей жидкости. При подключении в качестве источника водопроводный сети потребляется большое количество воды. Для рационального использования рабочей жидкости используются частично замкнутые или полностью замкнутые контуры. В таких контурах могут быть установлены различные теплообменные аппараты c автоматической регулируемой подачей хладагента, что делает такую систему практически автономной.

Наша компания занимается изготовлением как типовых замкнутых систем, так и уникальных решений под различные технологические процессы. Наиболее распространенные схемы обвязки представлены далее.

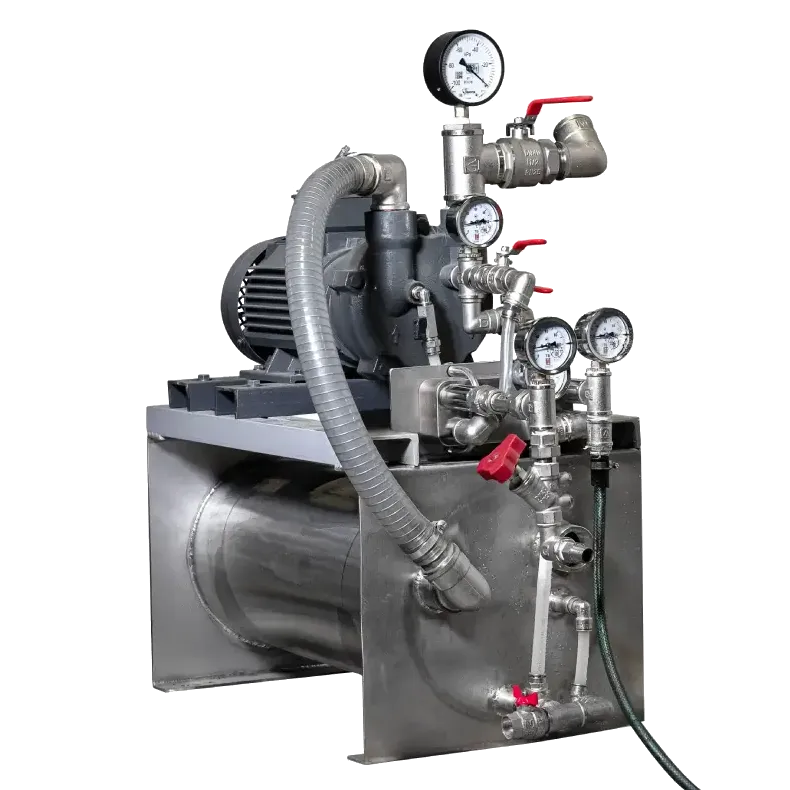

Замкнутая система

В рециркуляционной системе подачи вся рабочая жидкость, подводимая в вакуумный насос, поступает из отделителя жидкости. Перед подачей в насос она охлаждается в теплообменнике, что позволяет защитить насос от перегрева и не использовать дополнительный подвод.

Система с частичной рециркуляцией

В системах с частичной рециркуляцией в жидкостное кольцо рабочая жидкость поступает из отделителя рабочей жидкости. При откачке газов высокой температуры необходимо использовать отделитель рабочей жидкости большого объема, либо дополнительно подводить рабочую жидкость из сети (оба водяных потока смешиваются перед вакуумным насосом для поддержания требуемой температуры).

Эти способы позволяют экономить рабочую жидкость и уменьшить эксплуатационные затраты.

Проточная система

Универсальный способ подключения, подойдет для любого применения. Рабочая жидкость подается в насос из сети и сливается в канализацию.

Рекомендован, когда рабочая жидкость имеется в достаточном количестве и невозможно ее загрязнение перекачиваемым газом. Давление подачи рабочей жидкости должно быть не менее, чем на 1 Бар, выше максимального давления на всасывании насоса.

Нестандартные системы

Наша компания занимается проектированием и производством нестандартных вакуумных систем на базе водокольцевых насосов по техническому заданию заказчиков. Под заказ могут быть выполнены системы в специальном материальном исполнении, с использованием различных рабочих жидкостей, системы для агрессивных и взрывоопасных сред. Также доступны исполнения с несколькими насосами и интеллектуальной программируемой системой контроля и управления для полной автоматизации технологических процессов. Примеры систем:

• Многоступенчатые откачные посты

  Системы вакуумной откачки с механическими бустерными или эжекторными ступенями.

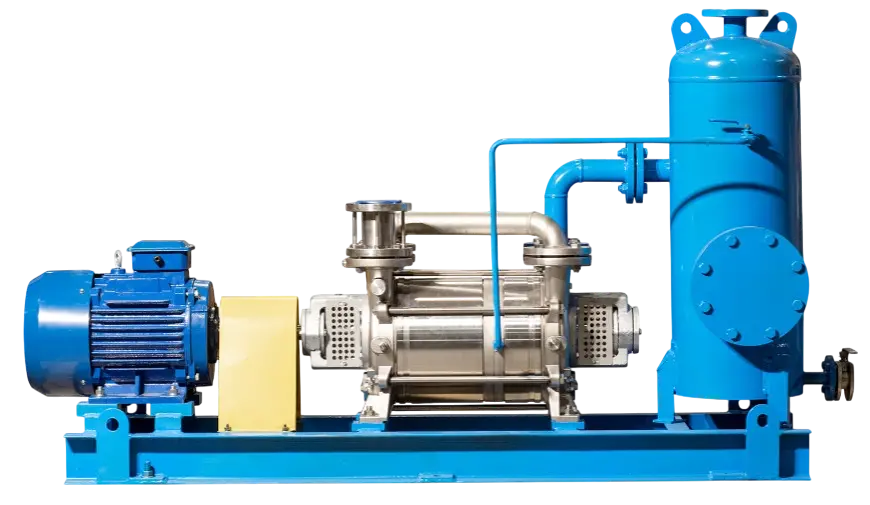

• Замкнутые системы

  Автономные системы вакуумной откачки с замкнутым контуром рециркуляции рабочей жидкости.

• Установки подъема уровня жидкости

  Автоматизированные системы для подъема уровня жидкости.

Подбор водокольцевой вакуумной установки

Конфигурация водокольцевой вакуумной установки подбирается с учетом требуемой производительности и рабочего давления, состава и температуры откачиваемого газа, характеристик рабочей жидкости, режима эксплуатации и требований к автоматизации. От этих параметров зависит выбор насоса, схемы циркуляции рабочей жидкости, теплообменного оборудования и других элементов системы.

Специалисты ЭРСТВАК помогут подобрать и спроектировать водокольцевую вакуумную установку под конкретный технологический процесс. Для подготовки решения направьте нам исходные параметры системы и требования к оборудованию. При необходимости установка может быть разработана в нестандартном исполнении по техническому заданию заказчика.
