Водокольцевая вакуумная установка ERSTVAK ELRP-2-110 A-CLS

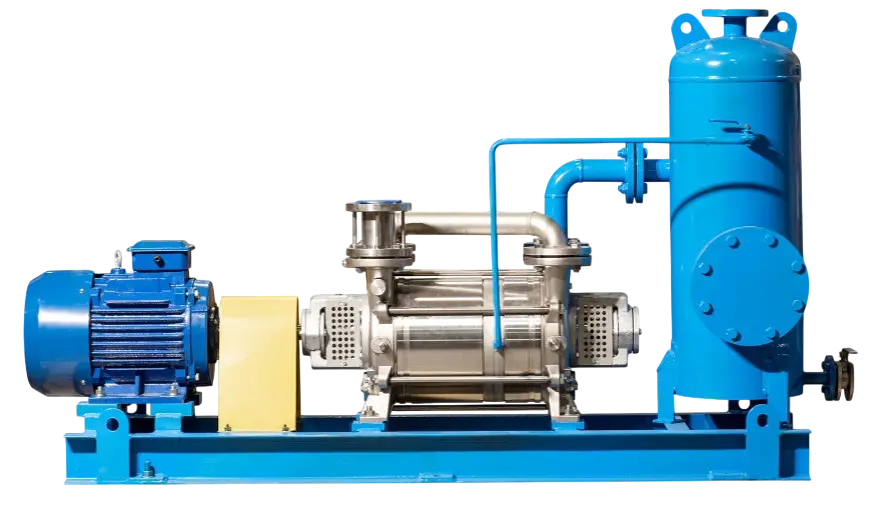

Водокольцевая вакуумная установка ERSTVAK ELRP-2-110 A-CLS — комплектная жидкостно-кольцевая установка замкнутого типа с полной циркуляцией минерального масла и воздушным охлаждением рабочей жидкости. В основе используется насос ELRP-2-110 с приводом от электродвигателя через упругую муфту. Установка поставляется на общей раме со шкафом управления и рассчитана на ввод в эксплуатацию после подключения к технологическим коммуникациям.
После насосного блока газомасляная смесь поступает в сепаратор, масло очищается, охлаждается в воздушно-масляном теплообменнике и маслонасосом возвращается в рабочий контур. Замкнутая схема снижает зависимость от внешнего водяного охлаждения и позволяет стабилизировать температуру рабочей жидкости. Установка может работать и как компрессор для изотермического сжатия газов.
Состав установки
- насос ELRP-2-110 с электродвигателем;
- всасывающий фильтр;
- маслобак-сепаратор;
- маслонасос и фильтр масла;
- воздушно-масляный теплообменник;
- коалесцирующий фильтр на нагнетании;
- байпасная линия, уровнемеры, датчики температуры и давления;
- обратные клапаны, регулятор давления и сигнализатор расхода;
- рама и шкаф автоматического управления.
Характеристики насосного блока
- производительность — 110 м³/ч;
- предельное остаточное давление — 33 мбар;
- мощность двигателя — 3 кВт;
- частота вращения — 1450 об/мин;
- присоединительные патрубки — DN40;
- корпус — чугун, импеллер — нержавеющая сталь SS304;
- масса насосного блока — 175 кг.
Применение
- вакуумная выпарка и перегонка;
- сушка и дегазация;
- фильтрация;
- химические, нефтехимические и фармацевтические процессы.
- Тип
- Водокольцевые
- Уровень вакуума
- Низкий
- Скорость откачки, м³/ч
- 110
- Предельное остаточное давление, мбар (абс.)
- 33
- Мощность, кВт
- 3
- Частота вращения, об/мин
- 1450
- Входной патрубок
- DN40
- Выходной патрубок
- DN40
- Охлаждение
- Воздушное
- Серия
- A-CLS
- Минимальная температура окружающей среды, °С
- 2
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График коэффициента откачки
График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
