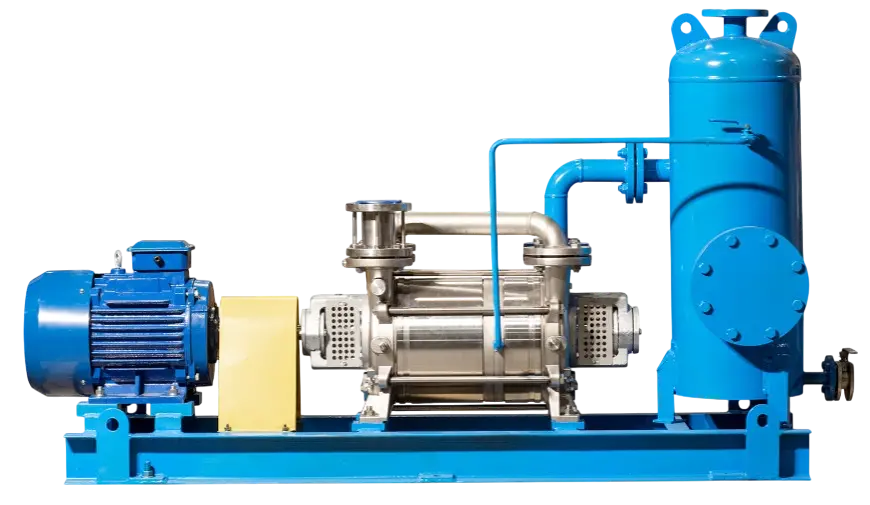

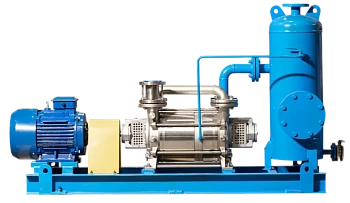

Водокольцевая вакуумная установка ERSTVAK ELRP-2-1600 A-CLS
Водокольцевая вакуумная установка ERSTVAK ELRP-2-1600 A-CLS — промышленная жидкостно-кольцевая система замкнутого типа на базе насоса ELRP-2-1600. Рабочее минеральное масло циркулирует по полностью замкнутому контуру и охлаждается воздушно-масляным теплообменником, что позволяет организовать автономную циркуляцию рабочей жидкости без постоянного её сброса.
Газомасляная смесь после насоса поступает в сепаратор, где фазы разделяются. Масло очищается, охлаждается и возвращается в насос маслонасосом. Байпасная линия защищает насос от подачи перегретой рабочей жидкости, а система датчиков температуры, давления и расхода используется для автоматического контроля режима.
Состав и преимущества
- насос ELRP-2-1600 с электродвигателем и упругой муфтой;
- сепаратор, всасывающий и масляный фильтры;
- воздушно-масляный теплообменник;
- коалесцирующий фильтр выходящего газа;
- уровнемеры, преобразователи давления и датчики температуры;
- обратные клапаны и запорная арматура;
- рама и шкаф автоматического управления.
Применение
- крупные выпарные и перегонные установки;
- вакуумная сушка и дегазация;
- химические и нефтехимические процессы;
- фармацевтическое производство;
- технологические линии с высокой газовой нагрузкой.
- Тип
- Водокольцевые
- Уровень вакуума
- Низкий
- Скорость откачки, м³/ч
- 1600
- Предельное остаточное давление, мбар (абс.)
- 33
- Мощность, кВт
- 75
- Частота вращения, об/мин
- 975
- Входной патрубок
- DN100
- Выходной патрубок
- DN100
- Охлаждение
- Воздушное
- Серия
- A-CLS
- Минимальная температура окружающей среды, °С
- 2
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График коэффициента откачки
График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
МаксимЗаказывали в эрствак водокольцевой вакуумный насос для участка, где идет работа с влажной средой. Сначала думали взять более простой вариант, но инженеры объяснили, где могут быть риски по ресурсу и обслуживанию. Запросили параметры по расходу, температуре, режиму работы, после этого дали нормальный подбор. По срокам вышло дольше, чем при покупке со склада, зато насос подошел без переделки обвязки. Сейчас работает в сменном режиме, критичных замечаний нет.
Алексей КручДля нужд предприятия искали мощный вакуумный насос. Нашли в компании Эрствак. Доставили в срок. Работает исправно, с нагрузкой сравляется. И радует, что у поставщика есть возможность покупать расходники, либо самим сдать в ремонт, случись чего.
Дмитрий П.Надежный поставщик оборудования. Привозят вовремя. На моей памяти еще ни разу не было, чтобы поставка выходила за оговоренные сроки. Недавно насосы заказывали. Все работает, никаких дефектов.
Александр ИзмайловКонсультировался с менеджером по поводу вакуумных насосов. Сразу стало понятно, что беседую с человеком, который владеет всей необходимой информацией. Я сказал, какие сейчас стояли, ну а консультант сделал мне быстренько подборочку подходящих и выслал на почту для ознакомления. Я выбрал три насоса и заказал. Все отлично
