Водокольцевая вакуумная установка ERSTVAK ELRP-2-800 A-CLS

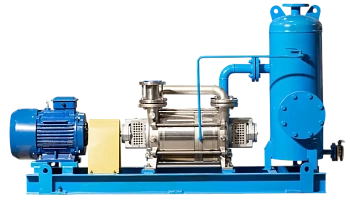

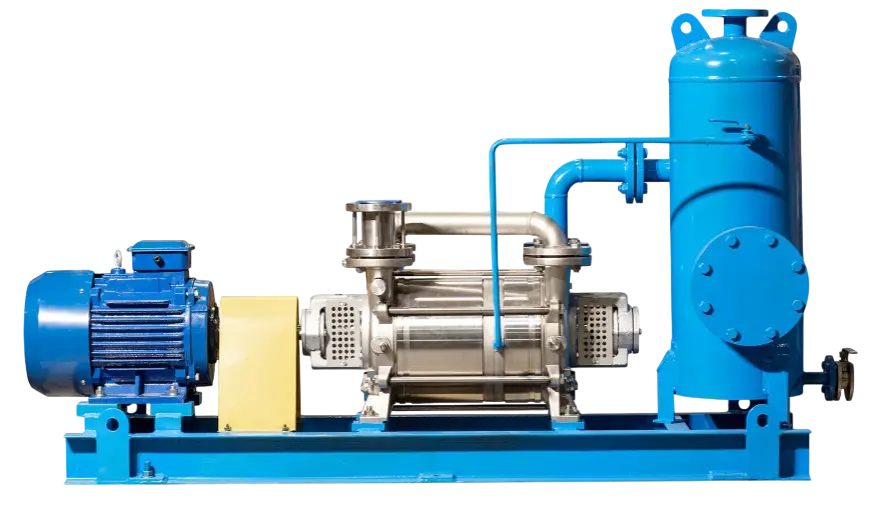

Водокольцевая вакуумная установка ERSTVAK ELRP-2-800 A-CLS — комплектная масляная система замкнутого типа с воздушным охлаждением рабочей жидкости. Установка построена на базе двухступенчатого жидкостно-кольцевого насоса ELRP-2-800 серии ELRP-2 и предназначена прежде всего для технологических процессов, связанных с откачкой насыщенных паров и работой в диапазоне низкого вакуума. Исполнение A-CLS поставляется как собранный модуль, который после размещения на подготовленной площадке подключается к технологическим и электрическим коммуникациям.

В насосе жидкостное кольцо участвует в герметизации рабочих полостей и сжатии газа. Двухступенчатая схема ELRP-2 ориентирована на процессы в диапазоне давления примерно 50–200 мбар. Предельное остаточное давление достигает 33 мбар. После насосного блока газомасляная смесь направляется в сепаратор. Отделённое масло проходит фильтрацию и воздушное охлаждение, после чего циркуляционный насос возвращает его в рабочий контур.

Конструкция и оснащение

Типовая функциональная схема A-CLS включает всасывающую фильтрацию, маслобак-сепаратор, масляный насос, фильтр рабочей жидкости, воздушно-масляный теплообменник с вентилятором и коалесцирующую очистку газа на нагнетании. Контур дополняется запорной и обратной арматурой, байпасной линией, средствами контроля уровня, температуры, давления и расхода. Система устанавливается на раме вместе со шкафом управления, который используется для автоматизированного поддержания рабочего режима и контроля защитных параметров.

Особенности серии ELRP-2

• двухступенчатый блок сжатия для работы с насыщенными парами;
• подшипниковые узлы NSK, вынесенные из контакта с рабочей жидкостью и перекачиваемой средой;
• возможность различных материалов корпуса и рабочего колеса, включая нержавеющие стали, титан и специальные покрытия;
• варианты сальниковых, одинарных и двойных торцевых уплотнений;
• возможность комплектации общепромышленным или взрывозащищённым электродвигателем.

Применение

Установки A-CLS применяются в выпарке и перегонке, вакуумной сушке, дегазации, фильтрации и других операциях химической, нефтяной и фармацевтической промышленности. При подборе стойких материалов и соответствующей схемы торцевых уплотнений насосы ELRP-2 могут использоваться для токсичных и агрессивных газов. Насосы ELRP-2 также могут работать в режиме низконапорного компрессора с избыточным давлением до 1000 мбар при давлении на всасывании не ниже 200 мбар.
