Водокольцевая вакуумная установка ERSTVAK ELRP-2-3100 A-CLS

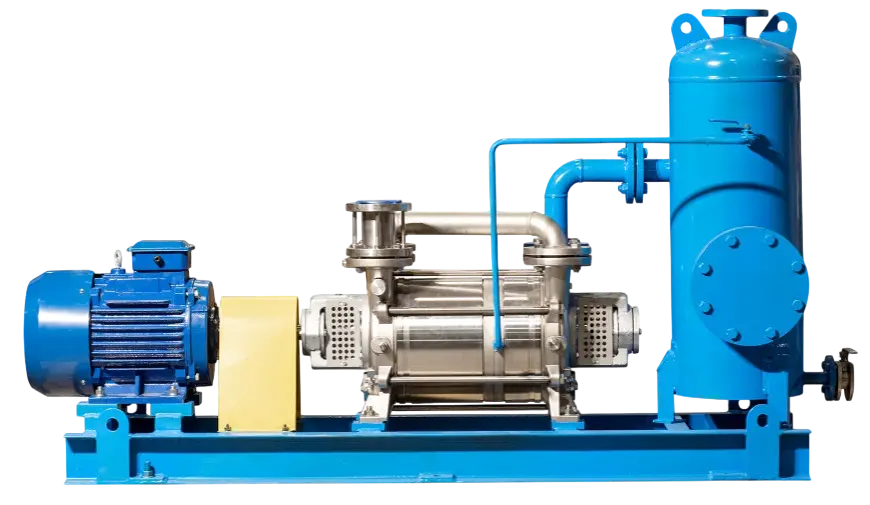

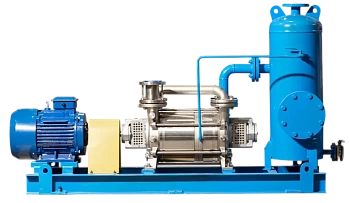

Водокольцевая вакуумная установка ERSTVAK ELRP-2-3100 A-CLS — готовый вакуумный модуль на базе двухступенчатого жидкостно-кольцевого насоса ELRP-2-3100. Обозначение A-CLS относится к замкнутой масляной системе с воздушным охлаждением: рабочая жидкость не сбрасывается после одного прохода, а отделяется от газа, охлаждается и возвращается в насос. Такая схема предназначена для промышленной эксплуатации там, где требуется организовать автономную циркуляцию рабочей жидкости и исключить постоянный водяной контур её охлаждения.

В насосе жидкостное кольцо участвует в герметизации рабочих полостей и сжатии газа. Двухступенчатая схема ELRP-2 ориентирована на процессы в диапазоне давления примерно 50–200 мбар. Предельное остаточное давление серии достигает 33 мбар. После насосного блока газомасляная смесь направляется в сепаратор. Отделённое масло проходит фильтрацию и воздушное охлаждение, после чего циркуляционный насос возвращает его в рабочий контур.

Конструкция и оснащение

Типовая функциональная схема A-CLS включает всасывающую фильтрацию, маслобак-сепаратор, масляный насос, фильтр рабочей жидкости, воздушно-масляный теплообменник с вентилятором и коалесцирующую очистку газа на нагнетании. Контур дополняется запорной и обратной арматурой, байпасной линией, средствами контроля уровня, температуры, давления и расхода. Система устанавливается на раме вместе со шкафом управления, который используется для автоматизированного поддержания рабочего режима и контроля защитных параметров.

Особенности серии ELRP-2

• двухступенчатый блок сжатия для работы с насыщенными парами;
• подшипниковые узлы NSK, вынесенные из контакта с рабочей жидкостью и перекачиваемой средой;
• возможность различных материалов корпуса и рабочего колеса, включая нержавеющие стали, титан и специальные покрытия;
• варианты сальниковых, одинарных и двойных торцевых уплотнений;
• возможность комплектации общепромышленным или взрывозащищённым электродвигателем.

Применение

Установки A-CLS применяются в выпарке и перегонке, вакуумной сушке, дегазации, фильтрации и других операциях химической, нефтяной и фармацевтической промышленности. При подборе стойких материалов и соответствующей схемы торцевых уплотнений насосы ELRP-2 могут использоваться для токсичных и агрессивных газов. Для серии также предусмотрен режим низконапорного компрессора с избыточным давлением до 1000 мбар при давлении на всасывании не ниже 200 мбар.
