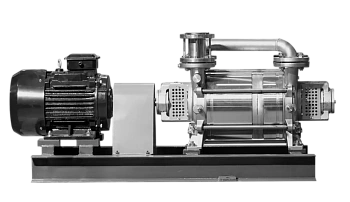

Водокольцевой вакуумный насос ERSTVAK ELRP-2-2500

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 2500
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 75
Частота вращения, об/мин 700
Входной патрубок DN125
Выходной патрубок DN125
Количество ступеней 2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Водокольцевой вакуумный насос ERSTVAK ELRP-2-2500 представляет собой двухступенчатый водокольцевой насос для технологических процессов с высокой паровой нагрузкой. Рабочая жидкость формирует жидкостное кольцо, которое уплотняет рабочие полости и участвует в сжатии газа. Две ступени позволяют эффективно работать в области давления около 50–200 мбар, характерной для выпарки, перегонки и других процессов с насыщенными парами.

Конструкция предусматривает вынесенные из рабочей полости подшипниковые узлы NSK и балансированный ротор. Такое расположение защищает подшипники от непосредственного контакта с рабочей жидкостью и откачиваемой смесью. Для обслуживания предусмотрены торцевые сервисные окна. Вакуумный тракт дополнен подключениями рабочей жидкости, дренажа и антикавитационного подвода.

При работе с коррозионными или токсичными компонентами используют подходящее материальное исполнение и двойные торцевые уплотнения. ELRP-2-2500 может комплектоваться общепромышленным или взрывозащищённым электродвигателем в зависимости от требований проекта и условий эксплуатации. В компрессорном режиме серия рассчитана на избыточное давление до 1000 мбар, если давление на всасывании составляет не менее 200 мбар.

Технические характеристики

скорость откачки — 2500 м³/ч;
предельное остаточное давление — 33 мбар;
мощность двигателя — 75 кВт;
частота вращения ротора — 700 об/мин;
расход рабочей жидкости — до 150 л/мин;
присоединительные патрубки — DN125;
масса — 1500 кг.

Применение

ELRP-2-2500 применяют в системах выпаривания и дистилляции, нефтехимических установках, химическом производстве и технологических линиях фармацевтической промышленности. Модель относится к наиболее производительным исполнениям серии и предназначена для крупных промышленных аппаратов и централизованных вакуумных систем с высокой парогазовой нагрузкой. При выборе режима учитывают температуру и свойства рабочей жидкости, состав парогазовой смеси, фактическое давление всасывания и требуемую продолжительность непрерывного цикла.

Конструкция и обозначение

Схема обозначения помогает соотнести исполнение насосного блока с выбранной модификацией и присоединениями.

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 2500

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 75

Частота вращения, об/мин: 700

Входной патрубок: DN125

Выходной патрубок: DN125

Количество ступеней: 2

Охлаждение: Водяное

Масса, кг: 1500

Габаритные размеры (ДхШхВ), мм: 1900×1840×1200

Напряжение, В: 380

Серия: ELRP-2

Уровень шума, дБ: 73

Минимальная температура окружающей среды, °С: -40

Расход рабочей жидкости, л/мин: 150

Температура охлаждающей воды: +5 — +30

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury

График откачных характеристик

График показывает изменение скорости откачки оборудования серии ELRP-2 в зависимости от давления. Его можно использовать для сопоставления рабочих характеристик серии.

otkachnye_harakteristiki_elrp_2_600_800_1200_1600_2500_2600_3100
