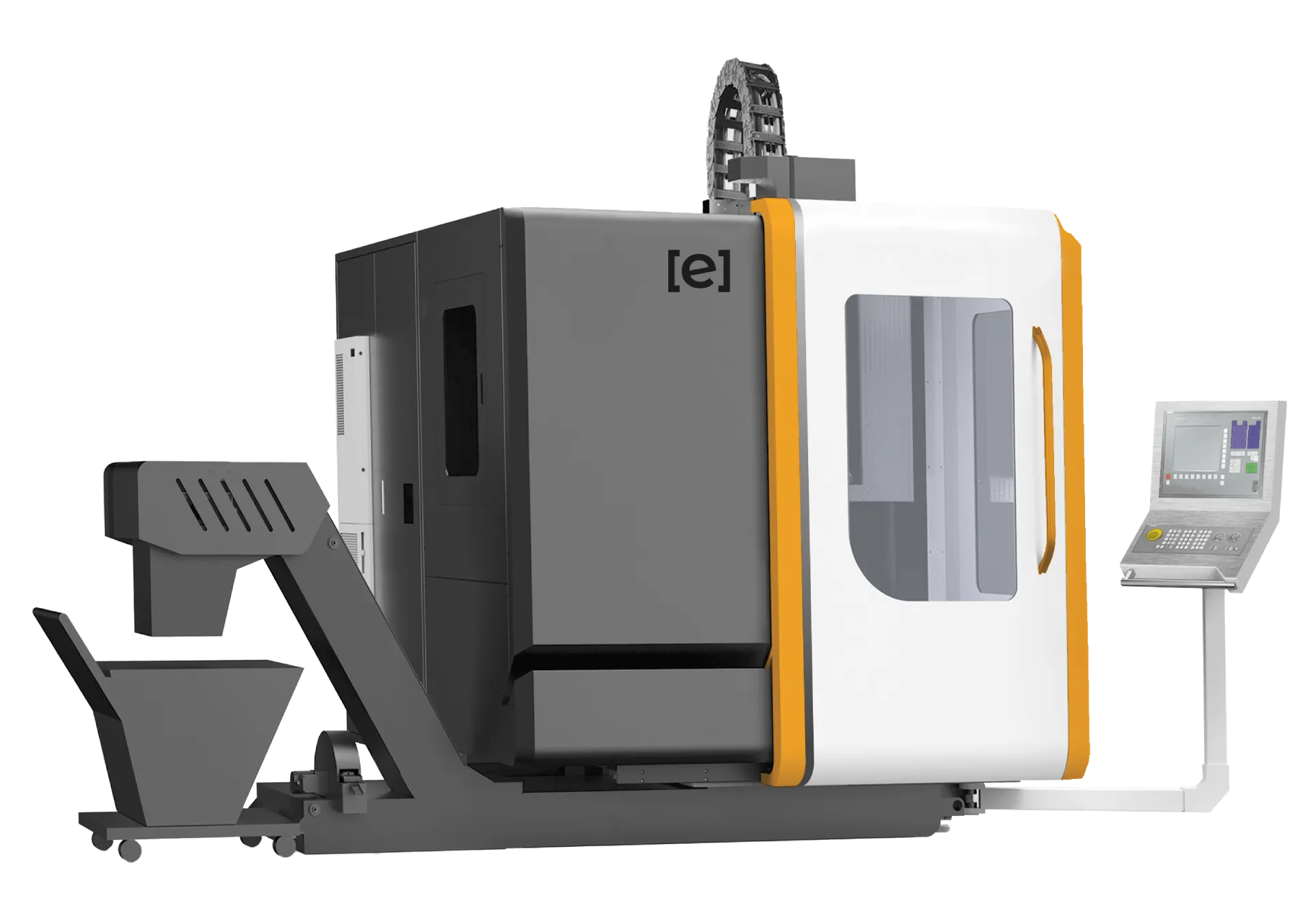

Пятиосевой вертикальный обрабатывающий центр c осью B EMVF 700 B / T
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Шпиндель с высокоточными керамическими подшипниками, собственной системой охлаждения, датчиком вибрации и функцией подачи СОЖ через инструмент.
Варианты исполнения шпинделей
|
Конус |
Скорость |
Крутящий момент |
Мощность |
EMVF 700 B ECO |
|
HSKA63 |
18000 об/мин |
72/88 Нм |
15/18,5 кВт |
Стандартная комплектация |
|
BT40 |
12000 об/мин |
69 /98 Нм |
13/18,5 кВт |
Опциональное исполнение |
|
BT40 |
10000 об/мин |
140/191 Нм |
22/30 кВт |
Опциональное исполнение |
Наклонно-поворотный стол собственной разработки с моментными двигателями с нулевым зазором привода и гидравлической системой фиксации.
|
|
EMVF 700 B ECO |
|
Момент на оси B / C |
2540 / 700 Нм |
|
Сила зажима осей B / C |
4000 / 1400 Нм |
|
Точность позиционирования на оси B / C |
6" |
|
Точность повторяемости на оси B / C |
4" |
Стандартная комплектация
- Система ЧПУ Siemens 840D
- Прямой привод шпинделя
- Закрытая рабочая зона
- Конвейер стружки
- Система подачи СОЖ в зону резания
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Выравнивающие опоры, анкерные болты
- Русскоязычная документация
Список опций
- Увеличение скорости вращения стола до 1000 об/мин
- Система ЧПУ Siemens 828D / ONE, Heidenhain 640
- Подача СОЖ через шпиндель 20 - 70 бар
- Оптические линейки Heidenhain осей X, Y, Z
- Система автоматического измерения / привязки инструмента
- Щуп контроля размеров детали
- Уловитель тумана СОЖ
- Маслоуловитель СОЖ
- Подача СОЖ через шпиндель до 70 бар
- Автоматическая дверь рабочей зоны
- Специальная оснастка
- Чиллер СОЖ
- Уловитель тумана СОЖ
- Маслоотделитель СОЖ
- Кондиционер электрошкафа
- Постпроцессор
- Стабилизатор напряжения
- Габариты (ДхШхВ), мм
- 4400 × 4100 × 3200
- Ход по оси X, мм
- 700
- Ход по оси Y, мм
- 600
- Ход по оси Z, мм
- 500
- Расстояние от торца шпинделя до поверхности стола, мм
- 650 — 150
- T-пазы, мм
- 8 × 14Н8
- Тип конуса шпинделя
- HSKA63
- Скорость вращения шпинделя, об/мин
- 18000
- Мощность двигателя шпинделя, кВт
- 15/18.5
- Крутящий момент шпинделя, Нм
- 72/88
- Быстрые перемещения, м/мин
- 60
- Вместимость магазина инструментов, шт
- 24
- Макс. длина инструмента, мм
- 300
- Макс. вес инструмента, кг
- 8
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 150
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 80
- Вес станка, т
- 10.5
- Точность позиционирования по осям X/Y/Z, мм
- 0.007
- Точность повторяемости по осям X/Y/Z, мм
- 0.005
- Диаметр стола, мм
- 700
- Угол поворота стола по оси C, град
- 360
- Ускоренный поворот по оси С, об/мин
- 1000
- Макс. нагрузка на стол в горизонтальном положении, кг
- 500
- Макс. нагрузка на стол в вертикальном положении, кг
- 300
- Угол наклона стола по оси B, град
- 100
- Ускоренный наклон по оси B, об/мин
- 80
- Точность позиционирования по осям B/C, сек
- 6
- Точность повторяемости по осям B/C, сек
- 4
- Потребление энергии, кВА
- 55
