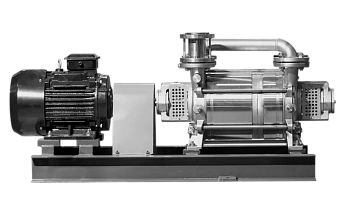

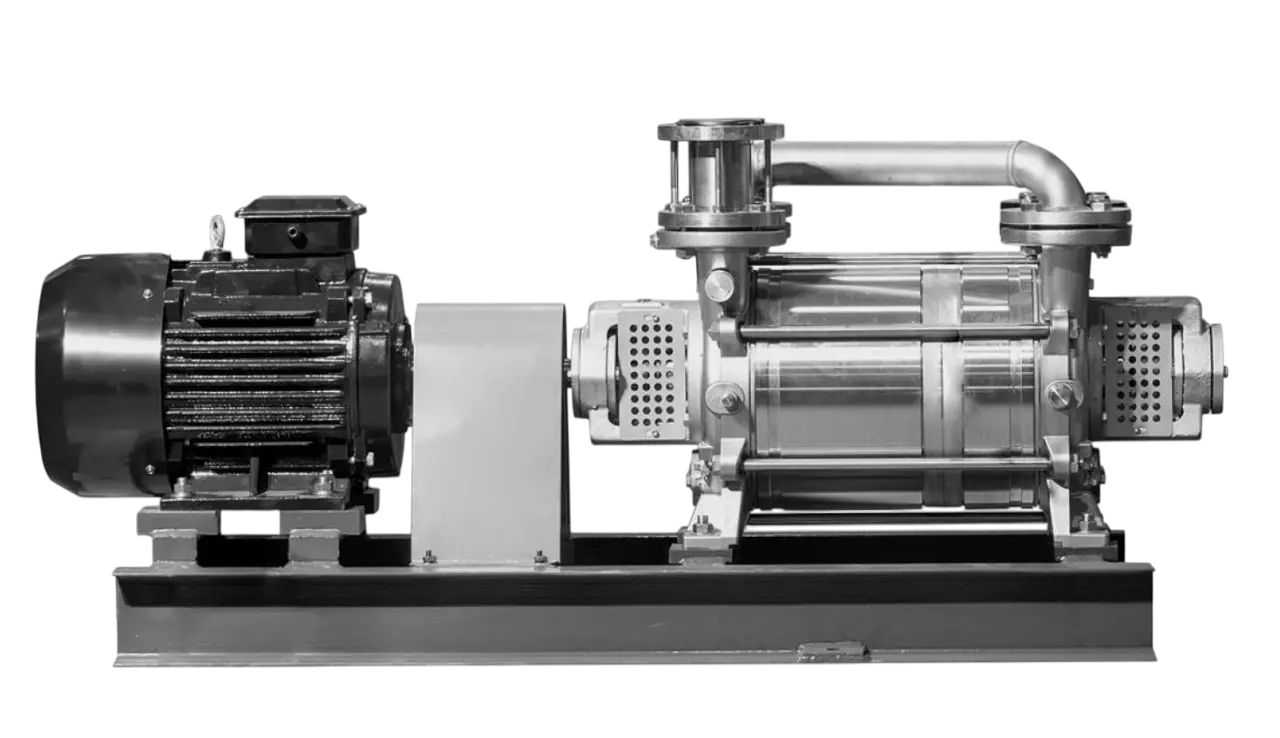

Водокольцевой вакуумный насос ERSTVAK ELRP-2-3100

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 3100
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 110
Частота вращения, об/мин 1000
Входной патрубок DN125
Выходной патрубок DN125
Количество ступеней 2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Водокольцевой вакуумный насос ERSTVAK ELRP-2-3100 предназначен для откачки влажных газов и насыщенных паров в промышленных процессах, где требуется устойчивый низкий вакуум. Двухступенчатая водокольцевая схема особенно эффективна в рабочем диапазоне порядка 50–200 мбар: последовательное сжатие помогает поддерживать скорость откачки при снижении давления и уменьшает энергетические затраты по сравнению с одноступенчатым решением в этом диапазоне.

Конструкция предусматривает вынесенные из рабочей полости подшипниковые узлы NSK и балансированный ротор. Такое расположение защищает подшипники от непосредственного контакта с рабочей жидкостью и откачиваемой смесью. Для обслуживания предусмотрены торцевые сервисные окна. Вакуумный тракт дополнен подключениями рабочей жидкости, дренажа и антикавитационного подвода.

При работе с коррозионными или токсичными компонентами используют подходящее материальное исполнение и двойные торцевые уплотнения. ELRP-2-3100 может комплектоваться общепромышленным или взрывозащищённым электродвигателем в зависимости от требований проекта и условий эксплуатации. В компрессорном режиме серия рассчитана на избыточное давление до 1000 мбар, если давление на всасывании составляет не менее 200 мбар.

Технические характеристики

скорость откачки — 3100 м³/ч;
предельное остаточное давление — 33 мбар;
мощность двигателя — 110 кВт;
частота вращения ротора — 880 об/мин;
расход рабочей жидкости — до 183 л/мин;
присоединительные патрубки — DN125;
масса — 1700 кг.

Применение

ELRP-2-3100 применяют в выпарных аппаратах, вакуумной перегонке, химическом и нефтехимическом производстве, а также в фармацевтических процессах. Модель относится к наиболее производительным исполнениям серии и предназначена для крупных промышленных аппаратов и централизованных вакуумных систем с высокой парогазовой нагрузкой. При выборе режима учитывают температуру и свойства рабочей жидкости, состав парогазовой смеси, фактическое давление всасывания и требуемую продолжительность непрерывного цикла.

Конструкция и обозначение

Схема обозначения помогает соотнести исполнение насосного блока с выбранной модификацией и присоединениями.

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 3100

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 110

Частота вращения, об/мин: 1000

Входной патрубок: DN125

Выходной патрубок: DN125

Количество ступеней: 2

Охлаждение: Водяное

Уровень шума, дБ: 73

Масса, кг: 1700

Минимальная температура окружающей среды, °С: -40

Расход рабочей жидкости, л/мин: 183

Температура охлаждающей воды: +5 — +30

Напряжение, В: 380

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury

График откачных характеристик

График показывает изменение скорости откачки оборудования серии ELRP-2 в зависимости от давления. Его можно использовать для сопоставления рабочих характеристик серии.

otkachnye_harakteristiki_elrp_2_600_800_1200_1600_2500_2600_3100
