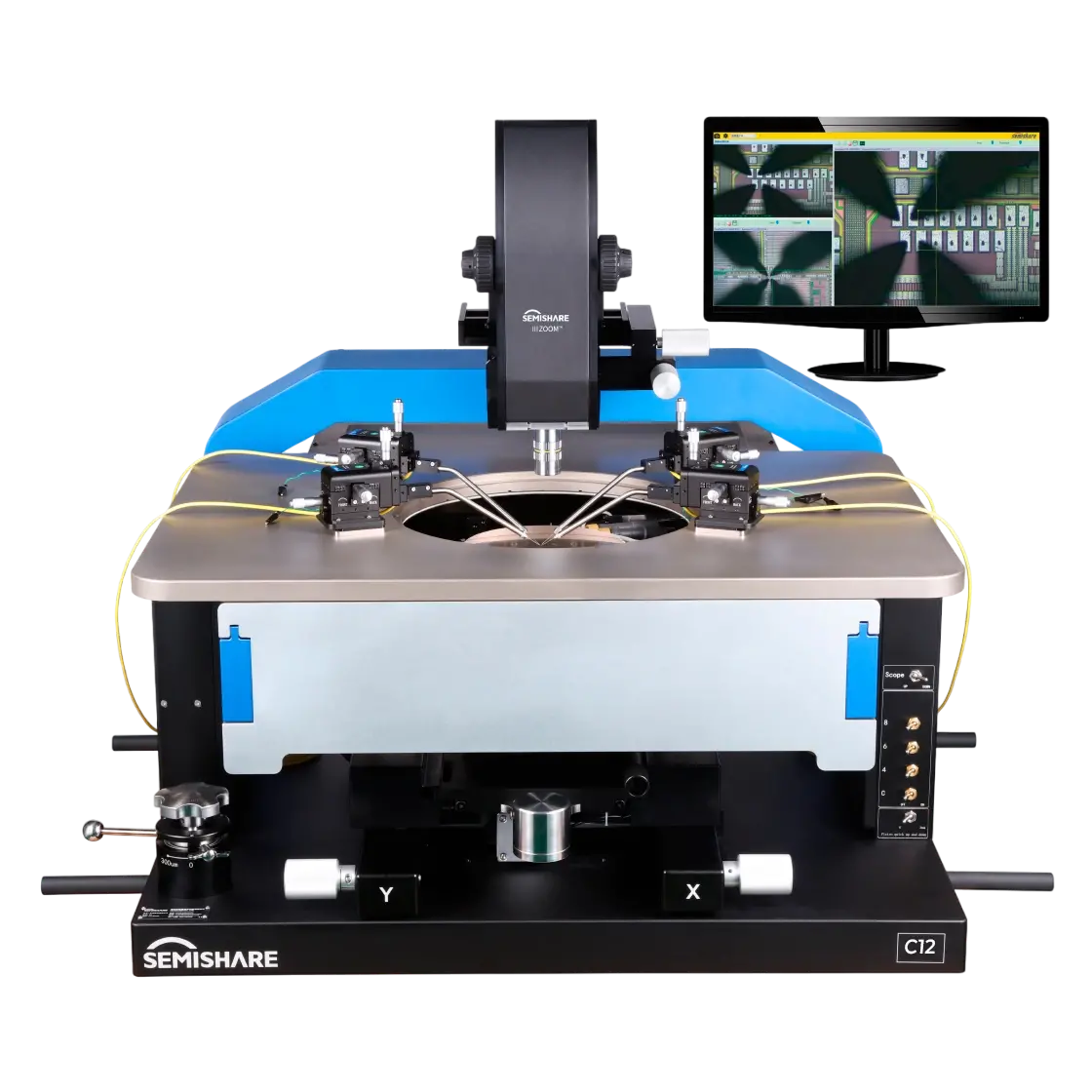

Зондовая станция с функциями нагрева и охлаждения SEMISHARE C12
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Дополнительные характеристики
|
Модель |
C12 |
|---|---|
|
Масса, кг |
250 |
|
Питание, В, Гц |
220, 50-60 |
|
Смена образца |
Механизм быстрого выдвижения патрона для замены образца |
|
Фиксация образца |
Вакуумная адсорбция |
|
Электрическая конструкция держателя образца |
Поверхность держателя образца электрически изолирована, имеет адаптер под разъем типа банан, может быть использован как задний электрод |
|
O-образный столик |
Доступно 8 микроманипуляторов |
|
Диапазон перемещения столика, мм |
8, функция автоматической блокировки |
|
Диапазон точной регулировки перемещения столика, мм |
25 |
|
Разрешение точной регулировки столика, мкм |
1 |
|
Минимальная скорость контроля температуры, °C/час |
±0,1 |
|
Метод нагрева |
Низкое напряжение постоянного тока (LVDC) |
|
Охлаждающая жидкость |
Жидкий азот или холодильный агрегат на базе компрессора |
|
Минимальное увеличение микроскопа (опционально), раз |
20 |
|
Максимальное увеличение микроскопа (опционально), раз |
4000 |
|
Режим смены объектива микроскопа |
Ручной наклон микроскопа на 30° с помощью рычага |
|
Объективы микроскопа |
Окуляр: 10X; Объективы: 5X, 10X, 20X, 50X, 100X (опционально) |
|
Механическая точность зонда, мкм |
10 /2 /0,7 (опционально) |
|
Точность измерения тока утечки (Коаксиальный) при 25°C, (экранированная заземленная среда, точка росы ниже -40°C), пА/В |
1 |
|
Точность измерения тока утечки (Трехосный) при 25°C, (экранированная заземленная среда, точка росы ниже -40°C), фА/В |
100 |
|
Точность измерения тока утечки (Трехосный) при 3 кВ (25°C), (экранированнная заземленная среда, точка росы ниже -40°C), пА |
10 |
|
Интерфейсы |
Разъемы типа банан/ крокодил /коаксиальный / трехосный интерфейс /SMA / K |
- Производитель
- SEMISHARE CO., LTD.
- Минимальная рабочая температура, °C
- -60
- Максимальная рабочая температура, °C
- 300
- Размер стола держателя образца, мм
- 304.8
- Диаметр пластины, мм
- 305
- Тип держателя образца (опционально)
- Высоковольтный держатель для высоких и низких температур
- Функция проверки заднего электрода держателя образца (при нормальных условиях)
- Да, держатель образца электрически изолирован
- Перемещение по X-Y платформы держателя образца, мм
- 305 × 305
- Точность перемещения платформы держателя образца, мкм
- 1
- Минимальный шаг позиционирования, мкм
- 0.5
- Угол поворота платформы для держателя образца (грубая регулировка), ±град
- 360
- Максимальное количество устанавливаемых зондов
- 8
- Микроскоп
- Опционально: стереоскопический, видео микроскоп, металлографический микроскоп с большим рабочим расстоянием GX-8
- Минимальное увеличение микроскопа, раз
- 16
- Максимальное увеличение микроскопа, раз
- 100
- Камера микроскопа (опционально), Мп
- 5 (цифр.)
- Ход перемещения координатного столика микроскопа (XY), мм
- 50.8
- Ход зонда по осям X-Y-Z, мм
- 8 × 8 × 8
- Точность контроля температуры, °C
- 0.01
- Повторяемость держателя образца по XY, ±мкм
- 1.5
- Длина, мм
- 1400
- Ширина, мм
- 920
- Высота, мм
- 920
Товары из этой же серии
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 650
- Ширина, мм: 490
- Высота, мм: 620
- Размер стола держателя образца, мм: 101.6
- Диаметр пластины, мм: 100
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 650
- Ширина, мм: 490
- Высота, мм: 620
- Размер стола держателя образца, мм: 152.4
- Диаметр пластины, мм: 150
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 766
- Ширина, мм: 500
- Высота, мм: 651
- Размер стола держателя образца, мм: 203.2
- Диаметр пластины, мм: 200
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 680
- Ширина, мм: 670
- Высота, мм: 760
- Размер стола держателя образца, мм: 101.6
- Диаметр пластины, мм: 100
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 680
- Ширина, мм: 670
- Высота, мм: 760
- Размер стола держателя образца, мм: 152.4
- Диаметр пластины, мм: 150
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 750
- Ширина, мм: 670
- Высота, мм: 800
- Размер стола держателя образца, мм: 203.2
- Диаметр пластины, мм: 200
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 1030
- Ширина, мм: 800
- Высота, мм: 850
- Размер стола держателя образца, мм: 304.8
- Диаметр пластины, мм: 250
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 756
- Ширина, мм: 759
- Высота, мм: 800
- Размер стола держателя образца, мм: 152.4
- Диаметр пластины, мм: 150
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 756
- Ширина, мм: 759
- Высота, мм: 800
- Размер стола держателя образца, мм: 203.2
- Диаметр пластины, мм: 200
В корзину
1
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 1046
- Ширина, мм: 987
- Высота, мм: 828
- Размер стола держателя образца, мм: 304.8
- Диаметр пластины, мм: 305
В корзину
1
Не забудьте купить
- Артикул: EVD 630
- Габаритные размеры, мм: 1170х1010х1275
- Производитель: ERSTVAK Ltd.
- Предельное остаточное давление, мбар: 5 × 10^(-7)
- Производительность по азоту, л/с: 20000
- Масса, кг: 420
В корзину
1
- Производитель: ERSTVAK Ltd.
- Максимальная нагрузка на полку, кг: 20
- Внешние размеры (ШхВхГ), мм: 960 × 800 × 1550
- Мощность, кВт: 5
- Электропитание: 380 В, 50 Гц
- Рабочий объем, л: 100
В корзину
1

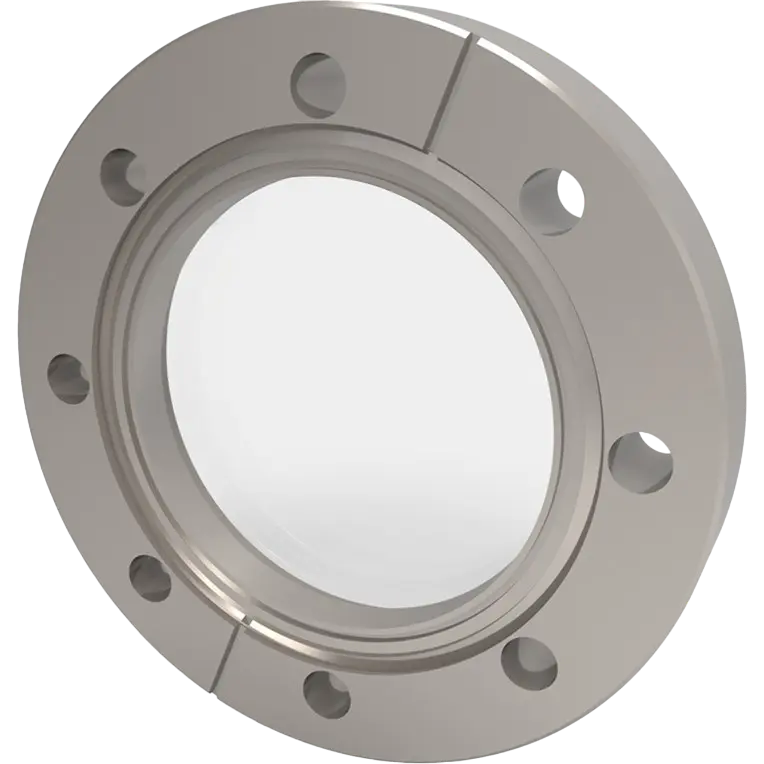

- Артикул: VPZL-450LKRF
