Линия по производству мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-ML
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Линия по производству мембранно-электродных блоков SEC-H500-ML производства Suzhou Second New Energy Technology Co., Ltd. обеспечивает полный производственный цикл изготовления МЭБ при производстве биполярных пластин.
Особенности
- Возможность настройки производительности и различных комбинаций процессов;
- Система подачи обрабатываемых материалов 3CCM, рамок, GDL из рулонов, контроля натяжения и сворачивания в рулон излишков ленты после резки;
- Система позиционирования на базе CCD камер для точного определения положения 3CCM, краев и GDL, которые обрабатываются в последующих операциях роботом;
- Система ламинирования 5 в 1 - рамка + 3CCM + рамка;
- Система горячей запрессовки 5 в 1, включающая вакуумное прессование 5CM;
- Система упаковки 7 в 1, GDL+5CCM+GDL с нанесением клея и прессовании;
- Система резки для формирования МЭБ;
- Система обнаружения дефектов 7 в 1 для выявления пузырей, царапин, смещений и других дефектов;
- Система проверки герметичности МЭБ методами потока или перепада давления;
- Автоматическая система управления обеспечивает передачу и автоматическое сохранение данных процесса, таких как положение резки, скорость работы, производительность и т.д. Совместима с системами передачи данных MES и CIM, поддерживает резервное копирование.
|
Базовая конфигурация |
Дополнительная конфигурация |
|---|---|
|
Системы резки из рулона |
Система обнаружения дефектов 5 в 1 1 |
|
Система позиционирования |
Система сканирования QR-кодов |
|
Система ламинирования 5 в 1 |
Система обнаружения разрывов клеевого слоя |
|
Система прессования 5 в 1 |
|
|
Система упаковки 7 в 1 |
|
|
Система резки |
|
|
Система обнаружения дефектов 7 в 1 |
|
|
Система проверки герметичности |
|
|
Автоматизированная система управления |
- Производитель
- Suzhou Second New Energy Technology Co.,Ltd.
- Артикул
- SEC-H500-ML
- Электропитание
- AC 380 В, 50-60 Гц, 150 кВт
- Масса, кг
- 20000
- Система управления
- Программируемый логический контроллер
- Условия эксплуатации
- Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
- Точность контроля температуры, ±°C
- ≤1
- Габаритные размеры (ДхШхВ), мм
- 30000 × 5000 × 2600
- Максимальная производительность, с/шт
- 25
- Допустимые габариты объекта, мм
- 500(Х) × 300(Y) × 1(Z)
- Максимальная точность сборки МЭБ, ±мм
- 0.2
- Внешний диаметр рулона, мм
- 500
- Максимальная ширина рулона, мм
- 500 (опционально)
- Номинальное усилие сжатия при горячей запрессовке 5 в 1, кН
- 200
- Номинальное усилие сжатия при прессовании 7 в 1, кН
- 50
- Метод испытания на герметичность
- Метод перепада давления
- Максимальная температура, °С
- 150
Товары из этой же серии
- Артикул: SEC-H500-BC
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 18 кВт
- Масса, кг: 2300
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
- Артикул: SEC-H500-RG
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 16 кВт
- Масса, кг: 4800
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
- Артикул: SEC-H500-5M
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 22 кВт
- Масса, кг: 2400
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
- Артикул: SEC-H500-AT
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 3 кВт
- Масса, кг: 1000
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
- Артикул: SEC-H500-7M
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 60 кВт
- Масса, кг: 10000
- Система управления: Программируемый логический контроллер
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
В корзину
1
Не забудьте купить
- Производитель: King Lai
- Фланцевое соединение: CF80
- Рабочая температура, °С: От -190 до +450
- Размер A, мм: 92.2
- Предельное давление, Торр: 10Е-13
В корзину
1
- Режим работы: Универсальная
- Мощность электродвигателя, кВт: 55
- Производитель: Robuschi S.p.A.
- Краткое название: Воздуходувка РУТС ROBUSCHI ROBOX ES 65/3P
- Разрежение, мбар: 500
- Производительность, м³/ч: 1370
В корзину
1

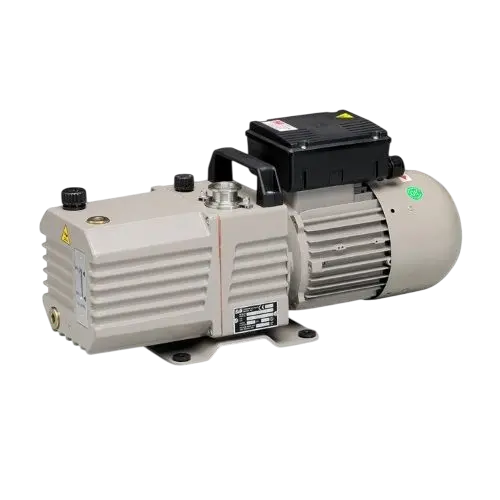

- Производитель: D.V.P. Vacuum Technology Srl
- Предельное остаточное давление, мбар: 0.005
- Мощность, кВт: 0.75
- Частота вращения, об/мин: 1400
- Уровень шума, дБ: 52
- Масса, кг: 22.5
В корзину
1

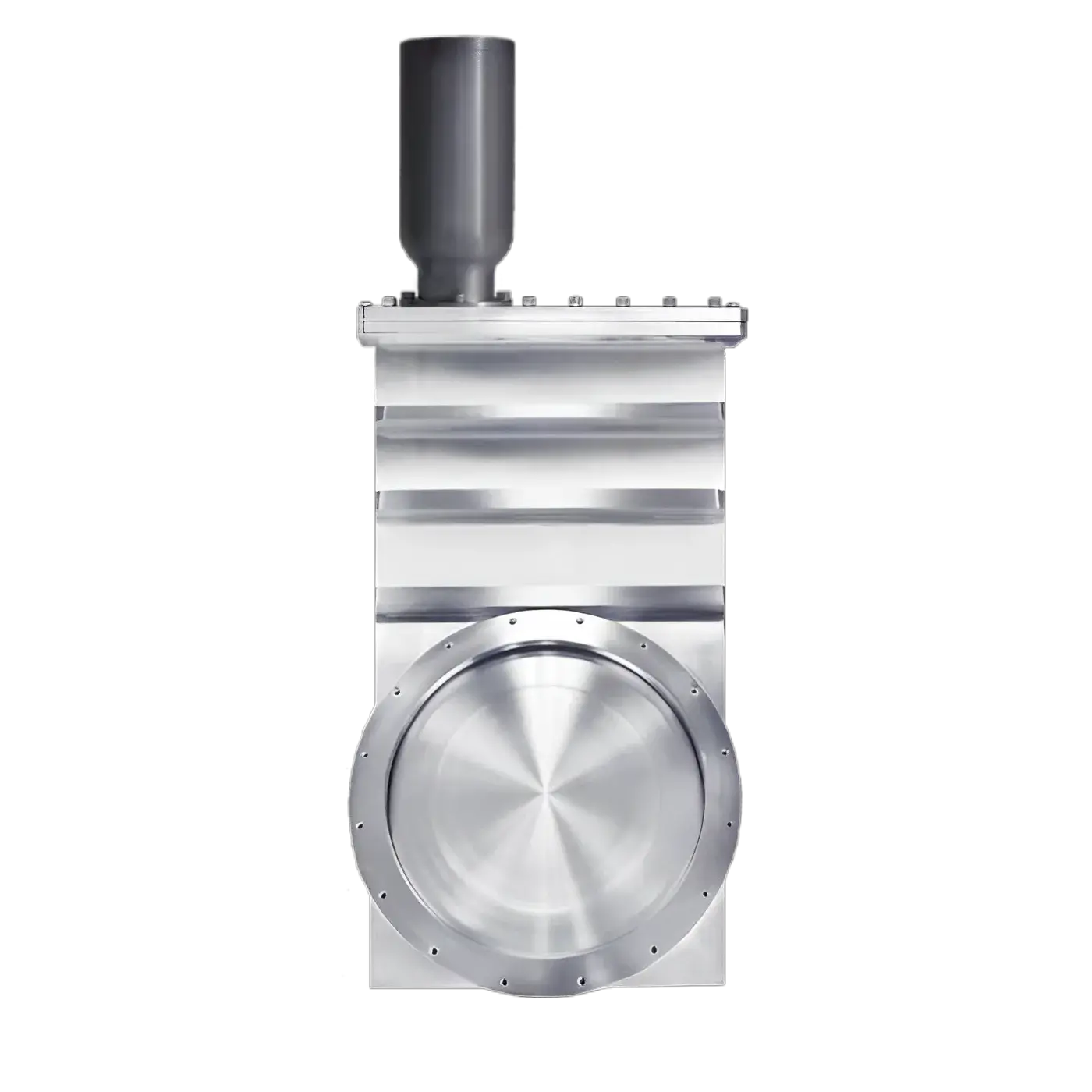

- Производитель: King Lai
- Привод: Электропневматический
- Фланцевое соединение: CF63
- Материал корпуса: AISI 304 нержавеющая сталь
- Поток натекания по гелию, Торр*л/с: 10Е-10
- Уплотнение задвижки: Медная прокладка
В корзину
1

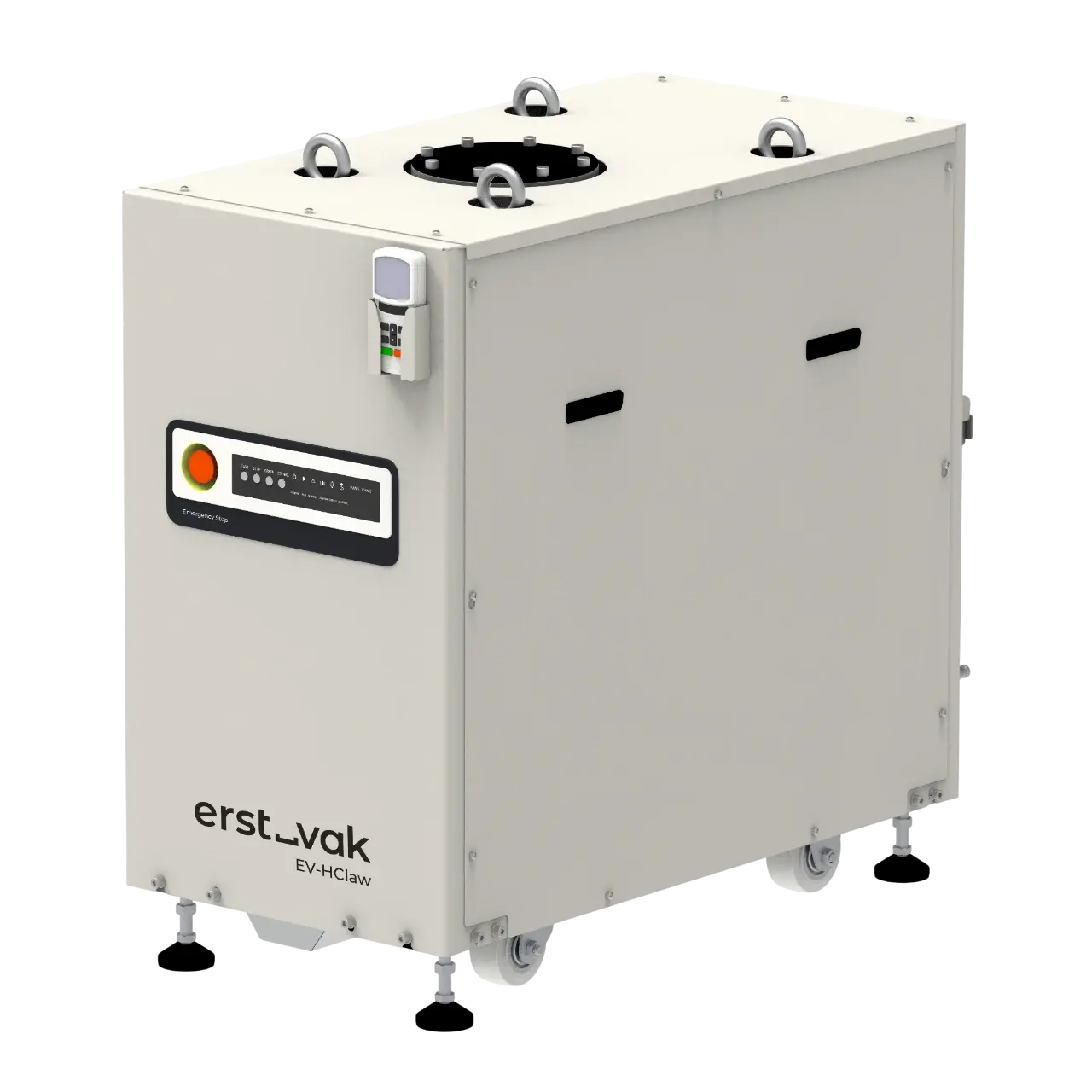

- Габаритные размеры, мм: 901x396x787
- Производитель: ERSTVAK Ltd.
- Масса, кг: 468
- Максимальная скорость откачки, м³/ч: 1250
- Уровень шума, дБа: <70
- Предельный вакуум, мбар: 0.005
В корзину
1
- Производитель: ER-Lok
- Максимальное рабочее давление (дюймовая труба), psig: 1100
- Максимальное рабочее давление (метрическая труба), бар: 700
- Максимальный крутящийся момент при установке (без покрытия): 490
- Максимальный крутящийся момент при установке (с покрытием): 255
- Тип резьбы: Метрическая труба - Приварка труб в раструб
В корзину
1

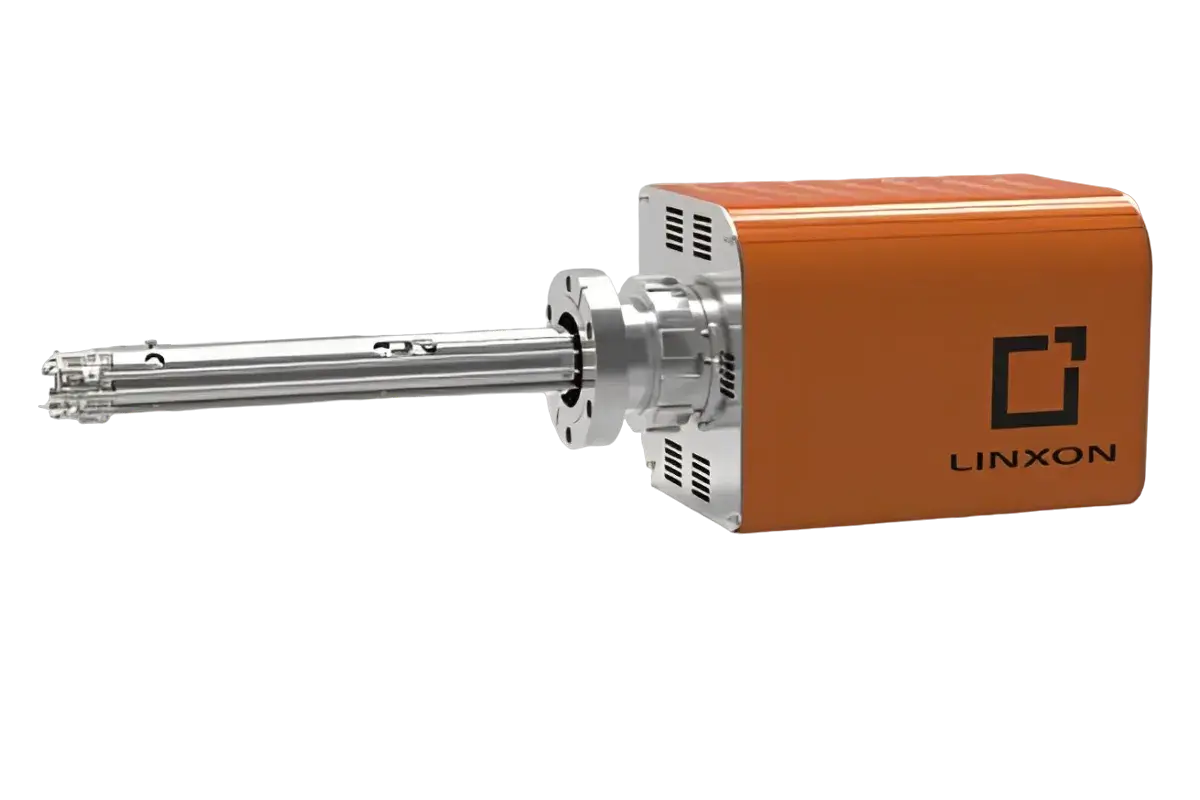

- Артикул: LIN1MA100
- Производитель: LINXON
- Мин. определяемое парциальное давление газа, Торр: 1.5E-14
- Тип детектора: EM
- Краткое название: Масс-спектрометр LINXON LIN1MA100
- Максимальная рабочая температура датчика, °C: 150
В корзину
1
- Производитель: ERSTVAK Ltd.
- Тип управления: Ручной контроль потока воды
- Электропитание: 220 В, 50 Гц
- Применение: Анализ высокоточными приборами с использованием воды
- Производительность, л/ч: 30
- Требования к качеству воды на входе в систему: Водопроводная вода
В корзину
1

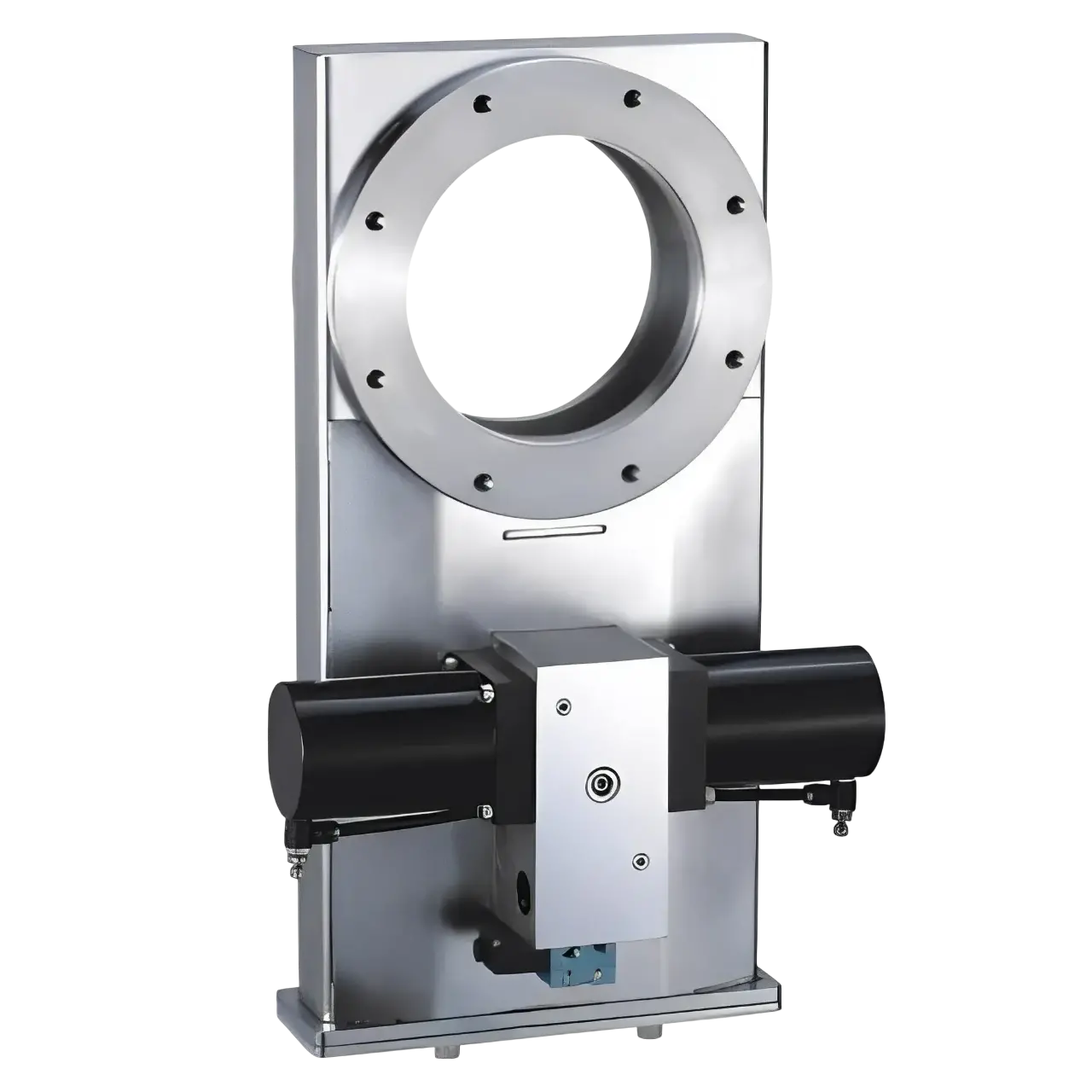

- Производитель: King Lai
