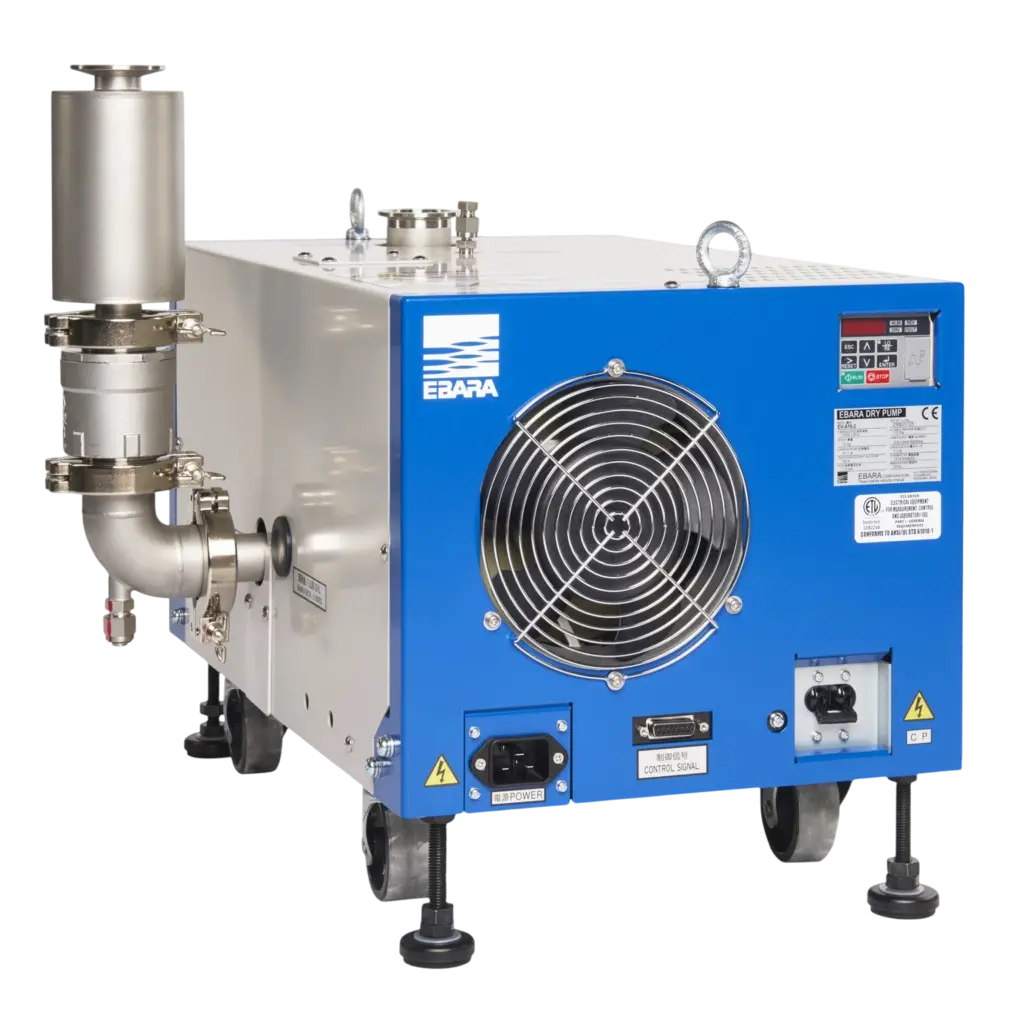

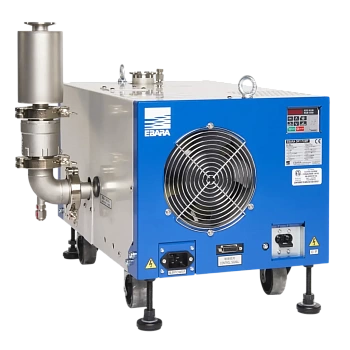

Вакуумный насос EBARA EV-A06N-2
EBARA EV-A06N-2 — многоступенчатый сухой вакуумный насос серии EV-A с воздушным охлаждением. Модель предназначена для безмасляной форвакуумной откачки и не требует подключения охлаждающей воды. Скорость откачки составляет 36 м³/ч, что отличает EV-A06N-2 как более производительное исполнение для циклической работы с технологическими камерами и шлюзами.
Газ проходит через несколько последовательно работающих ступеней с бесконтактным движением роторов. Масло в рабочий газовый тракт не подаётся, поэтому насос формирует сухой вакуум без загрязнения камеры масляными парами. Конструкция серии рассчитана на сохранение высокой быстроты действия при давлениях, близких к атмосферному.
Конструкция и эксплуатация
Принудительное воздушное охлаждение позволяет устанавливать EV-A06N-2 без отдельного водяного контура, что упрощает размещение насоса в лабораторном и приборном оборудовании. Для серии доступны газобалластный клапан, пульт управления и глушитель. Газобалласт применяют при работе с паровой нагрузкой, а конкретную комплектацию выбирают по условиям вакуумной системы.
Применение
EV-A06N-2 используют в PVD-установках, загрузочных шлюзах и транспортных камерах, аналитических приборах, электронной микроскопии и других системах, которым требуется сухая форвакуумная откачка. Безмасляный газовый тракт особенно полезен в процессах, чувствительных к обратному потоку углеводородных паров из механического насоса.
- Тип
- Многоступенчатые типа Рутс
- Уровень вакуума
- Средний
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 36
- Предельное остаточное давление, мбар (абс.)
- 0.1
- Мощность, кВт
- 0.55
- Количество ступеней
- Многоступенчатый
- Входной патрубок
- KF40
- Выходной патрубок
- KF25
- Охлаждение
- Воздушное
- Масса, кг
- 54
- Габаритные размеры (ДхШхВ), мм
- 470×298×275
- Напряжение, В
- 380
- Серия
- EV-A
- Уровень шума, дБ
- 59
- Минимальная температура окружающей среды, °С
- 5
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
