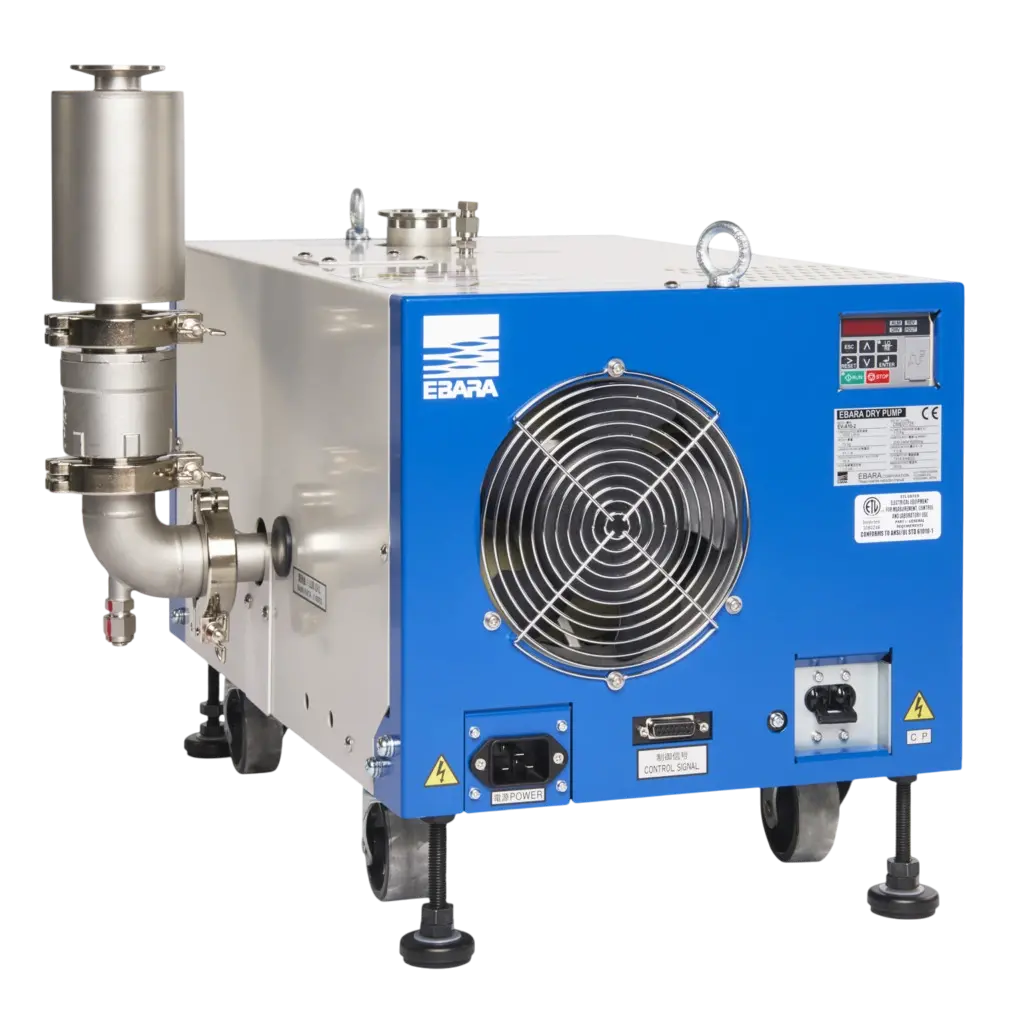

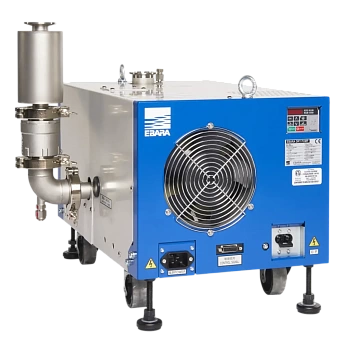

Вакуумный насос EBARA EV-A06-2
Вакуумный насос EBARA EV-A06-2
Описание
Характеристики
Графики и чертежи
Материалы
Проекты
Отзывы клиентов

Вакуумный насос EBARA EV-A06-2 — сухой форвакуумный насос серии EV-A с воздушным охлаждением. Он предназначен для вакуумных систем, где требуется откачка без подключения контура охлаждающей воды.

Многоступенчатая сухая схема серии обеспечивает постоянную скорость откачки и высокую быстроту действия при давлениях, близких к атмосферному. Для серии характерны компактное исполнение и низкий уровень шума.

Конструкция и работа

В рабочей части насоса не используется масло, поэтому откачка выполняется без масляной рабочей среды в газовом тракте. Для отвода тепла применяется воздушное охлаждение; отдельный контур охлаждающей воды для серии EV-A не требуется. Для EV-A06 предусмотрена работа с газобалластом. В числе аксессуаров для насосов серии предусмотрен пульт управления.

При интеграции EV-A06-2 учитывают требования конкретной установки к электропитанию, отводу охлаждающего воздуха, вакуумным соединениям и размещению оборудования. Воздушное охлаждение и сухая рабочая схема являются штатными особенностями конструкции серии EV-A.

Применение

Насосы серии EV-A применяются в PVD-процессах, загрузочных шлюзах, аналитических приборах и электронных микроскопах. К областям применения также относятся масс-спектрометрия, физическое и химическое осаждение тонких плёнок, лабораторные установки, крупные криостаты и камеры имитации космического пространства.

Тип
Многоступенчатые типа Рутс
Уровень вакуума
Средний
Тип смазки
Безмасляный (сухой)
Скорость откачки, м³/ч
36
Предельное остаточное давление, мбар (абс.)
0.1
Мощность, кВт
0.55
Входной патрубок
KF40
Выходной патрубок
KF25
Количество ступеней
Многоступенчатый
Охлаждение
Воздушное
Масса, кг
54
Габаритные размеры (ДхШхВ), мм
470×298×275
Напряжение, В
380
Серия
EV-A
Уровень шума, дБ
59
Минимальная температура окружающей среды, °С
5
Максимальная температура окружающей среды, °C
40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
