Пластинчато-роторный вакуумный насос ERSTVAK PRX 4 (3 ф)

product-card

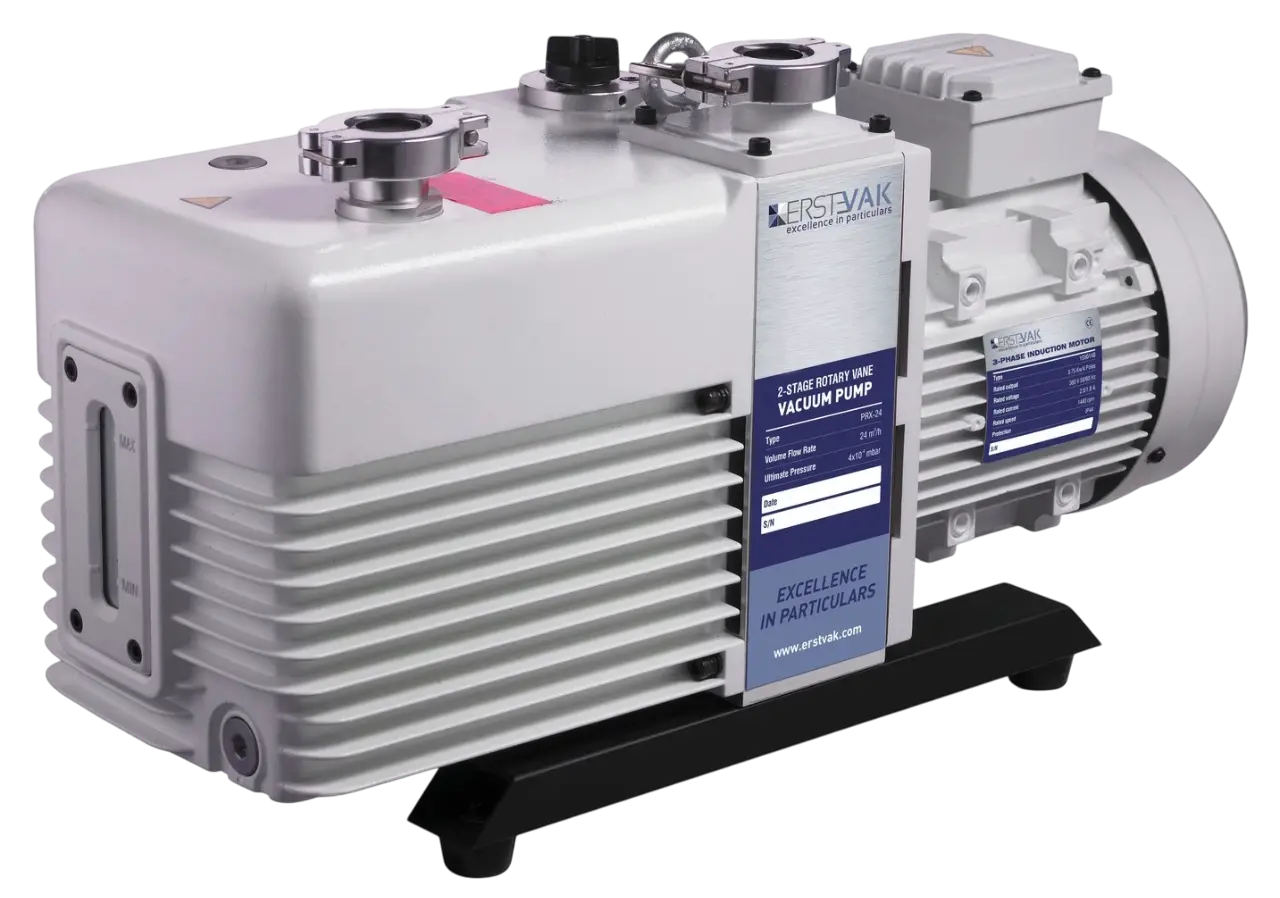

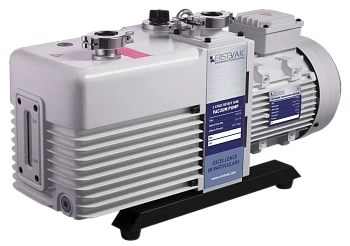

Пластинчато-роторный вакуумный насос ERSTVAK PRX 4 (3 ф)
Пластинчато-роторный вакуумный насос ERSTVAK PRX 4 (3 ф)
Описание
Характеристики
Графики и чертежи
Материалы
Проекты
Отзывы клиентов

Пластинчато-роторный вакуумный насос ERSTVAK PRX 4 (3 ф) — двухступенчатый маслозаполненный насос серии PRX для глубокого вакуума и форвакуумной откачки. Модель обеспечивает скорость откачки 4 м³/ч при предельном остаточном давлении 5 × 10⁻³ мбар (абс.) и оснащена двигателем мощностью 0,4 кВт. Входной патрубок имеет размер KF16, выходной — KF25; питание рассчитано на трехфазную сеть 380 В.

Преимущества и особенности

Рабочий процесс основан на вращении эксцентричного ротора с подвижными пластинами в маслозаполненном корпусе. Объем камер между пластинами меняется по мере вращения, газ последовательно всасывается и сжимается, а вторая ступень дополнительно снижает остаточное давление.

  • Двухступенчатая схема обеспечивает глубокий форвакуум до 5 × 10⁻³ мбар.
  • Газобалласт позволяет откачивать смеси с водяными парами с меньшим риском их конденсации в масле.
  • Защита от обратного подсоса масла помогает сохранить чистоту подключенной вакуумной магистрали после остановки.
  • Воздушное охлаждение упрощает монтаж и не требует подачи охлаждающей воды.
  • Корпус размером 460×144×230 мм и масса 19 кг позволяют использовать модель в компактной стационарной компоновке.
  • Вход KF16 и выход KF25 позволяют интегрировать модель в стандартную вакуумную арматуру соответствующих размеров.

Применение

ERSTVAK PRX 4 (3 ф) используется в вакуумной сушке, термовакуумных установках, системах пропитки и изоляции, а также как форвакуумная ступень для высоковакуумных насосов. Трехфазное исполнение ориентировано на стационарное лабораторное и промышленное оборудование.

Тип
Пластинчато-роторные
Уровень вакуума
Высокий
Тип смазки
Маслозаполненный
Скорость откачки, м³/ч
4
Предельное остаточное давление, мбар (абс.)
5 × 10⁻³
Мощность, кВт
0.4
Частота вращения, об/мин
1440
Входной патрубок
KF16
Выходной патрубок
KF25
Количество ступеней
2
Охлаждение
Воздушное
Уровень шума, дБ
56
Габаритные размеры (ДхШхВ), мм
460×144×230
Масса, кг
19
Минимальная температура окружающей среды, °С
5
Объем масла, л
0.6
Напряжение, В
380
Максимальная температура окружающей среды, °C
40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
