Системы управления вибрацией (виброконтроллеры)

О системах управления виброиспытаниями

Системы управление вибрацией производства АО ВИСОМ предназначены для комплектации вибростендов для прохождения аттестации согласно ГОСТ РВ 0008-002-2013, внесены в ФГИС АРШИН и поставляются со свидетельством о первичной поверке.

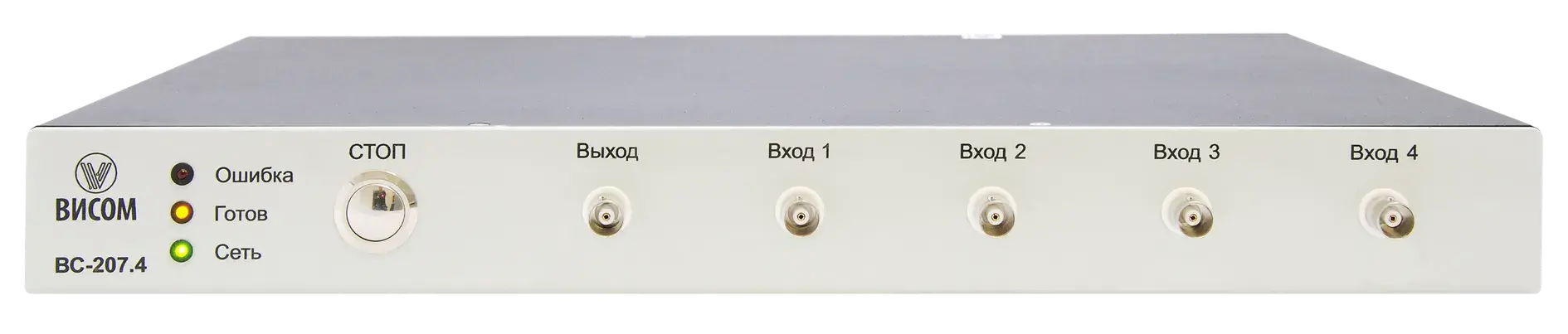

Виброконтроллер ВС-207

Простая и надежная СУВ ВС-207 подходит для проведения всех типов испытаний, аттестации вибрационных установок и анализа импульса на механическом ударном стенде. Воспроизводит любую произвольную акселерограмму. Работает с программным обеспечением VisProbe

Технические характеристики

• Входные каналы: 1 ÷ 4.
• Выходные каналы: 1.
• Диапазон частот: 1 ÷ 10000 Гц.
• Частота опроса с каналов: 64 кГц.
• Время непрерывной работы: > 8 часов.
• Число разрядов АЦП: 24.

№42601-09 в ФГИС АРШИН

Типы поддерживаемых датчиков

• Вибропреобразователи с линейным выходом по напряжению.
• ICP-датчики (измерение динамического давления, силы, деформации или ускорения).
• Зарядовые датчики.

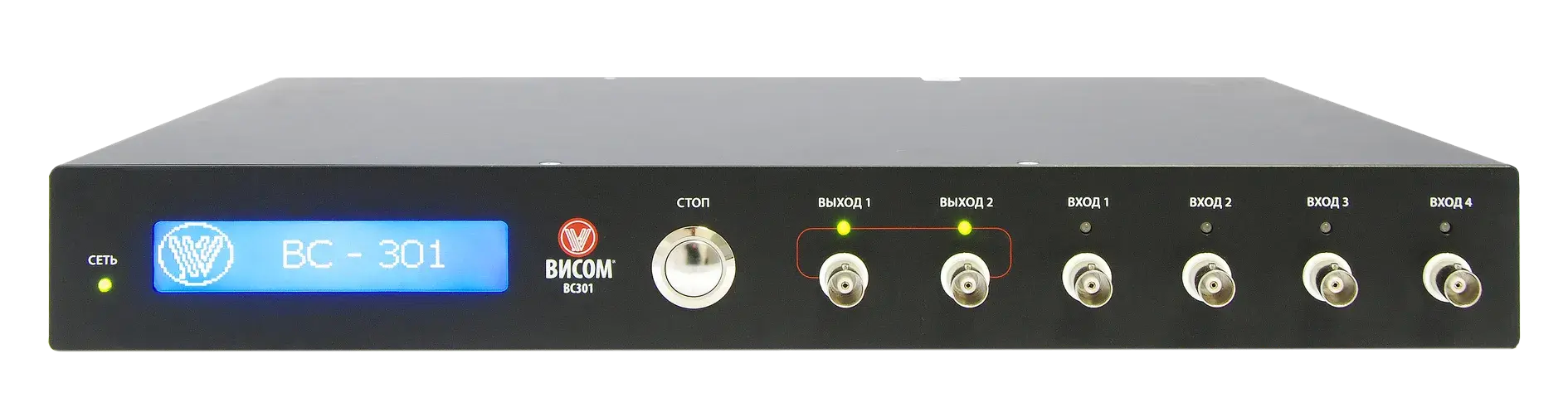

Виброконтроллер ВС-301/301М

Система управления виброиспытаниями ВС-301 легко масштабируется до 32 входных и 8 выходных каналов. Позволяет провести все существующие виды одностендовых и многостендовых испытаний. Работает с программным обеспечением VisProbe SL.

Технические характеристики

• Входные каналы: 1 ÷ 32.
• Выходные каналы: 1÷ 8.
• Диапазон частот: 0,1 ÷ 35000 Гц.
• Разрешение: 24-разрядные АЦП (вход), 24-разрядные ЦАП (выход).
• Напряжение питания: 100-240 В.

№ 59035-14 в ФГИС АРШИН

Типы поддерживаемых датчиков

• ICP.
• TEDS.
• Зарядовые.
• Датчики перемещения и скорости.
• Датчики измерения силы тока и напряжения.

Особенности

• 4 входа и 2 выхода в одном конструктиве.
• Цифровые входы / выходы.
• Жидкокристаллический монитор.
• Автономная работа при испытании серийной продукции.
• Гальваническая развязка входов.
• Управление 8 вибростендами одновременно.
• Задание параметров вибрации и управление вибрационными установками с использованием контура обратной связи.
• Проведение испытаний согласно ГОСТ РВ, MIL-STD, DIN, ISO, IES и других стандартов.
• Запись со всех входных каналов, измерение и запись параметров вибрации.

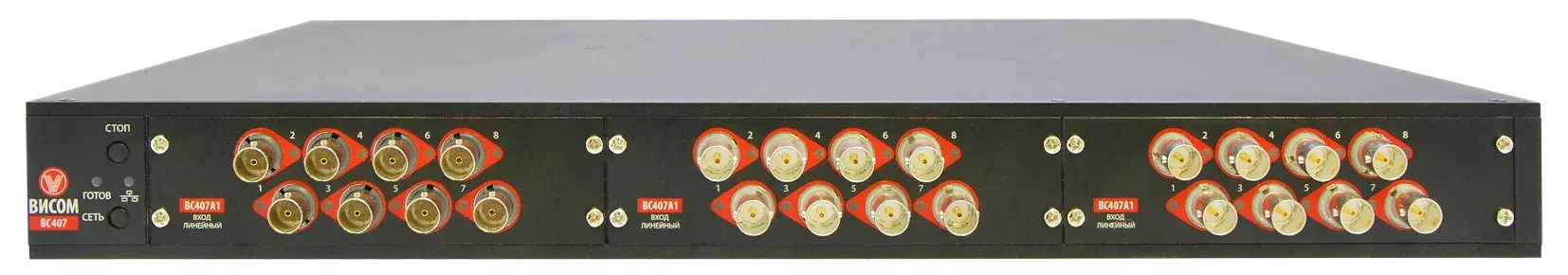

Виброконтроллер ВС-407/407М

ВС-407 — масштабируемая многоканальная система для вибрационных испытаний и регистрации различных данных: акустики, тензометрии, вибрации, температуры, тока и других. Масштабируется до 512 входных и 8 выходных каналов.

Модульная схема позволяет самостоятельно собрать нужную конфигурацию.

Виды сменных модулей:

• С 8 аналоговыми входами для подключения датчиков.
• Модуль с 4 выходными каналами.
• Модуль для подключения тензодатчиков.

Совместим с электродинамическими, сервогидравлическими и сервоэлектрическими вибростендами. Форм-фактор позволяет устанавливать ВС-407 в стойки 19’’ (ГОСТ Р МЭК 60297).

Работает с программными обеспечениями VisProbe SL и VisAnalyser.

Технические характеристики

• Входные каналы: 8 ÷ 512 (24 канала в одном контроллере).
• Выходные каналы: 1÷ 8 (до 8 каналов на одном контроллере).
• Диапазон частот: DC ÷ 106 000 Гц.
• Разрядность ЦАП / АЦП: 24 бита.
• Цифровые входы / выходы: 8 / 8.

№ 67233-17 в ФГИС АРШИН

Типы поддерживаемых датчиков

• ICP.
• Линейные.
• Зарядовые.
• Тензоризестивные.
• Датчики перемещения и скорости.
• Датчики измерения силы тока.

Примеры использования

• СУВ ВС-407 применяется в многостендовых испытаниях, модальном анализе и в испытаниях сложных изделий, согласно ГОСТ РВ, MIL-STD, DIN, ISO и других стандартов.
• Предприятия концерна «Роскосмос» используют ВС-407 для испытаний аппаратов, спутников в целях получения и обработки информации для летной квалификации данных объектов.
• На АО «СмАЗ» применяют ВС-407 для измерения длинномерных объектов, а в лабораториях МАИ — для испытаний авиадвигателей.
• Прибор применяется в более чем 20 НИИ России, в МАИ, НГТУ, Академии Росатома, МГТУ им. Н.Э. Баумана и других высших учебных заведениях страны.
