Вакуумные насосы для ЧПУ

Вакуумные насосы для ЧПУ — оборудование для создания вакуума в системах фиксации заготовок на станках с числовым программным управлением. В каталоге ЭРСТВАК можно подобрать и купить вакуумный насос для ЧПУ с учетом требуемого разрежения, производительности, размеров рабочей зоны и характера обрабатываемого материала.

Навигация по статье

Вакуумные насосы для ЧПУ

Вакуумный насос для станка ЧПУ используется преимущественно в вакуумных системах фиксации заготовок. Насос создает разрежение под вакуумным столом, благодаря чему атмосферное давление прижимает заготовку к рабочей поверхности и удерживает ее во время обработки.

Вакуумная фиксация применяется при обработке древесины, пластика, композитов, листовых материалов и других заготовок, когда необходимо надежно закрепить деталь без механических зажимов в зоне обработки.

Принцип работы вакуумного насоса для ЧПУ

Насос удаляет воздух из пространства между заготовкой и рабочей поверхностью вакуумного стола. При снижении давления под деталью возникает перепад между давлением в вакуумной зоне и атмосферным давлением, за счет которого заготовка прижимается к столу.

Эффективность фиксации зависит не только от производительности насоса, но и от герметичности системы. При обработке пористых материалов или использовании вакуумных столов с большой открытой площадью подсос воздуха может быть значительным, поэтому насос должен сохранять требуемое разрежение при соответствующей газовой нагрузке.

Какие вакуумные насосы подходят для ЧПУ

Винтовые вакуумные насосы

Винтовые вакуумные насосы применяются в промышленных вакуумных системах, в том числе при работе станков ЧПУ. Они подходят для продолжительной эксплуатации и могут обеспечивать высокую производительность при создании вакуума. Сухие исполнения позволяют исключить контакт масла с откачиваемым воздухом.

Когтевые вакуумные насосы

Когтевые насосы относятся к безмасляным вакуумным насосам и могут использоваться в системах вакуумной фиксации. Они подходят для задач, где требуется непрерывная работа и чистая откачка без использования масла в рабочей камере. При выборе необходимо учитывать требуемую производительность и рабочее давление системы.

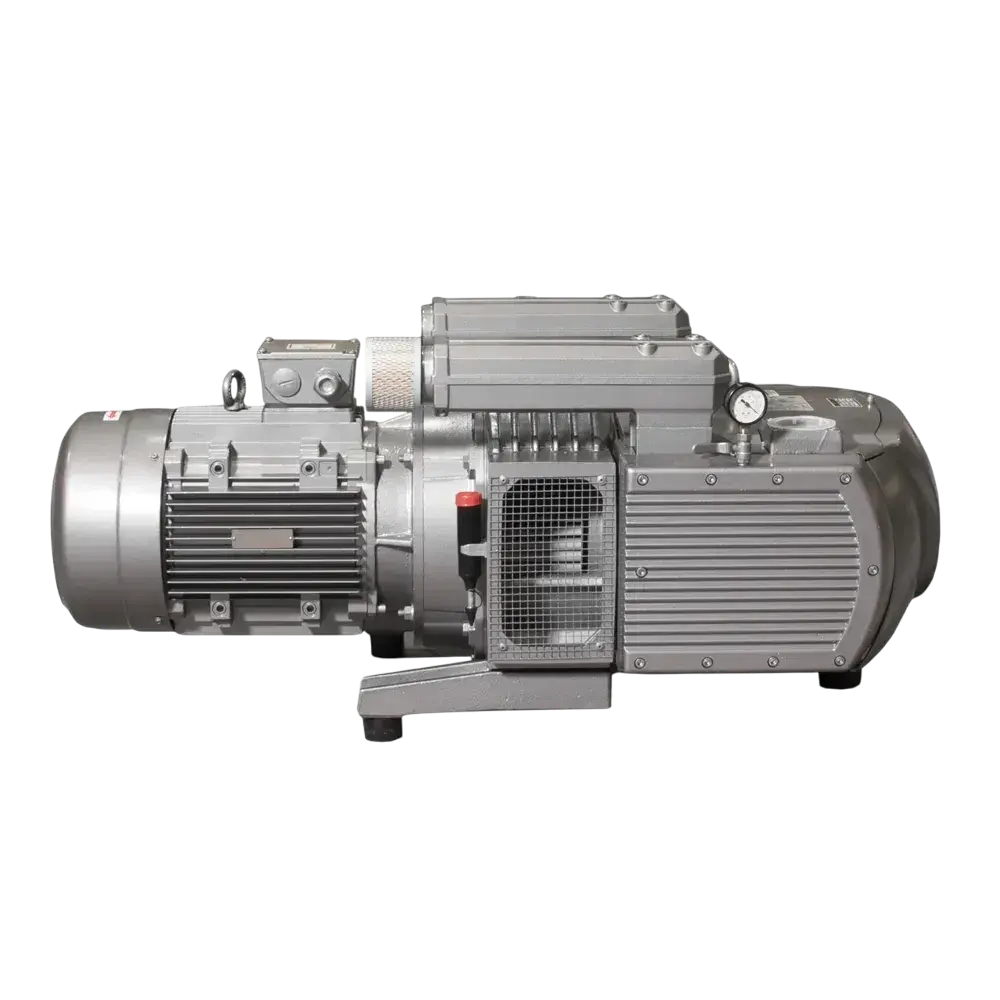

Пластинчато-роторные вакуумные насосы

Пластинчато-роторные насосы могут применяться в вакуумных системах ЧПУ, когда требуется компактное оборудование и достаточно глубокое разрежение. Маслозаполненные модели обеспечивают стабильную работу в широком диапазоне условий, однако при выборе необходимо учитывать производительность насоса и особенности эксплуатации в составе вакуумного стола.

Как выбрать вакуумный насос для ЧПУ

При выборе вакуумного насоса для ЧПУ важно учитывать не только максимальную глубину вакуума, но и производительность системы при реальной утечке воздуха. Для вакуумного стола насос должен обеспечивать достаточный поток откачки, чтобы компенсировать подсос воздуха через материал, зазоры и нерабочие участки стола.

Основные критерии выбора:

• Производительность — определяет, насколько эффективно насос способен компенсировать подсос воздуха в системе и поддерживать вакуум во время обработки;
• Предельное остаточное давление — характеризует максимальную глубину вакуума, которую способен создать насос;
• Герметичность вакуумной системы — учитывают конструкцию стола, наличие зон вакуумирования, прокладки и возможные утечки;
• Материал заготовки — при обработке пористых материалов требуется более высокая производительность из-за постоянного подсоса воздуха;
• Размер рабочей зоны — чем больше площадь вакуумного стола и зона фиксации, тем выше может быть требуемая производительность насоса;
• Режим работы — для промышленного станка, работающего продолжительное время, выбирают насос, рассчитанный на соответствующую непрерывную эксплуатацию;
• Тип насоса — безмасляные винтовые и когтевые модели выбирают, когда важны чистота откачиваемого воздуха и длительная эксплуатация, а пластинчато-роторные — когда приоритетом являются компактность и достижение глубокого вакуума.

Для вакуумных столов ЧПУ при обработке герметичных материалов требования к производительности насоса обычно ниже, чем при работе с пористыми заготовками, через которые постоянно проходит воздух. Поэтому насос для конкретного станка необходимо подбирать по фактической площади фиксации, уровню утечек и требуемому усилию прижима, а не только по мощности двигателя.

Специалисты ЭРСТВАК помогут подобрать вакуумный насос для ЧПУ с учетом конструкции вакуумного стола, размеров рабочей зоны, материала заготовок, требуемого разрежения и режима эксплуатации.
