Вакуумные смотровые окна

О вакуумных смотровых окнах

ЭРСТВАК предлагает вакуумные смотровые окна для применения в высоком и сверхвысоком вакууме.

Достоинства наших окон:

• Возможность нанесения просветляющих покрытий сложной конфигурации на несколько длин волн
• Совместимость со сверхвысоким вакуумом за счет использования технологии вакуумной пайки керамики со сталью
• Широкий выбор материалов фланцев
• Высокие температуры отжига до 400 °C
• Широкий выбор фланцев и смотровых диаметров окон
• Широкий выбор доступных аксессуаров, включая экраны из свинцового стекла
• Жалюзи для смотровых окон
• Немагнитный вариант с фланцами 316LN по запросу
• Возможность заказа окон с различной оптической обработкой, полировкой поверхности, плоскостностью, фокусным расстоянием и толщиной

Смотровые окна могут быть изготовлены из таких материалов как: боросиликатное стекло, сапфир, фторид магния, фторид кальция, селенид цинка, фторида лития, селенид цинка или кварца. Изготовление подобных окон имеет повышенную сложность и большие сроки производства, поэтому их применение рекомендуется только в узких областях промышленности и научных направлениях.

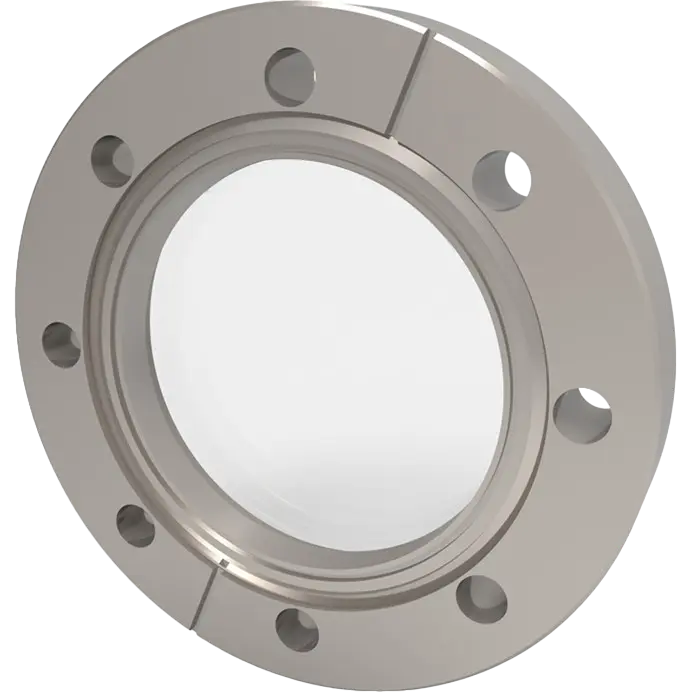

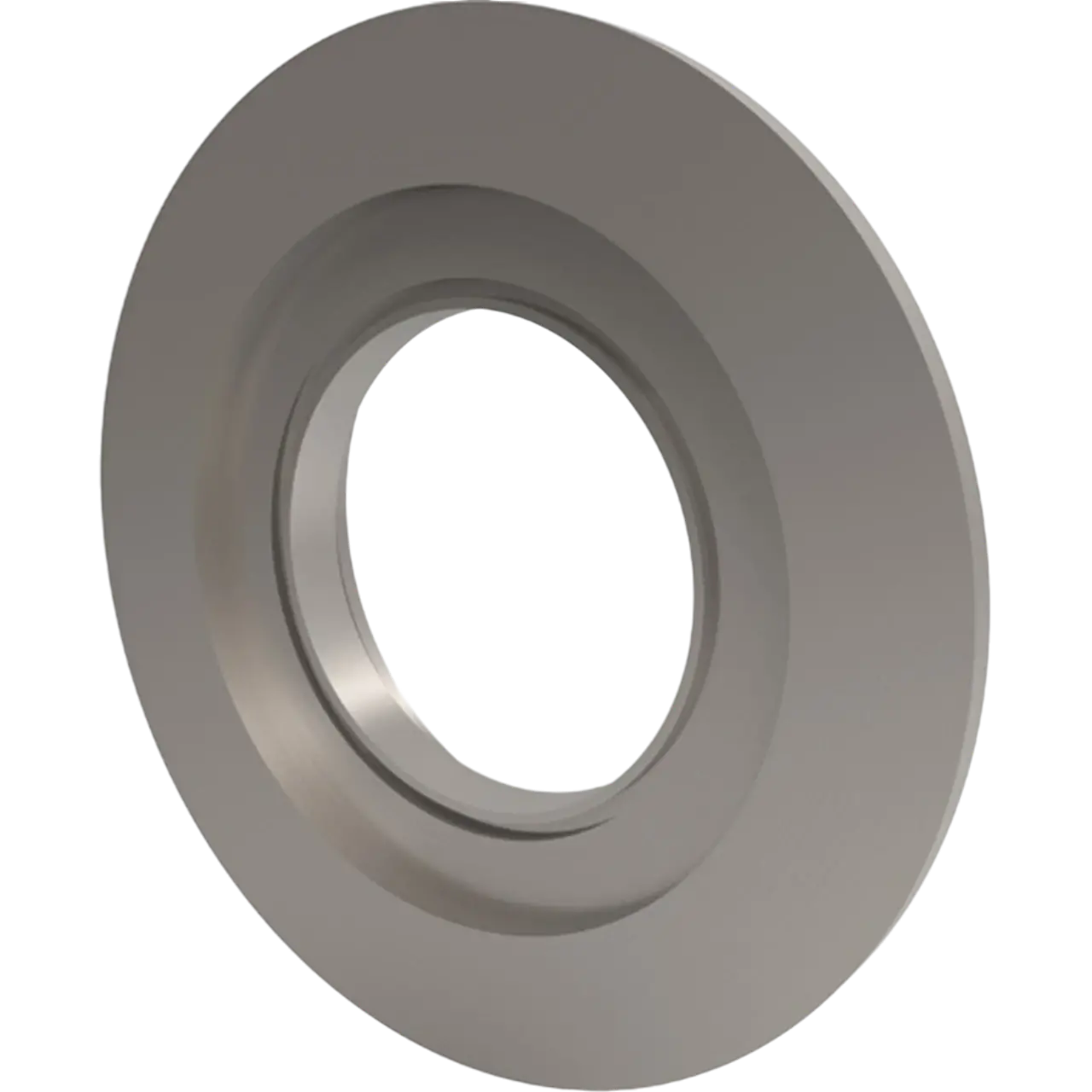

Кварцевые окна

Плавленый кварц — это стекло, состоящее из кремнезема в аморфной (некристаллической) форме. Плавленый кварц отличается от обычного стекла тем, что не содержит других материалов, которые добавляют в стекло для снижения температуры плавления. Такие окна широко используются в полупроводниковой промышленности, а также в лабораторном оборудовании. Так же важными особенностями является высокое пропускание ультрафиолета, низкий коэффициент теплового расширения.

Характеристика кварцевых окон:

Сапфировые окна

Характеристика сапфировых окон:

Сапфир — это материал, который по своей природе обладает двойным лучепреломлением и имеет диапазон пропускания от УФ до БИК. Свойства сапфира делают этот материал идеальным для использования в суровых условиях эксплуатации. Он обладает уникальным сочетанием превосходных физических, химических и оптических свойств, которые позволяют ему сохранять свои свойства при повышенных температурах. Этот материал устойчив к воздействию кислот и щелочей при температуре до 1000°C, а также плавиковой кислоты при температуре ниже 300°C.

Смотровые окна для лазерных применений

Для данной области часто используются материалы с дополнительными просветляющими покрытиями для использования в лазерах ND-YAG, ArF, KrF, XeCl, F2, гелий-неоновых лазерах и многих других.

Мы предлагаем большой выбор покрытий и областей применения для наших смотровых окон сверхвысокого вакуума. Антибликовое покрытие, покрытие из оксида индия и олова (ITO), широкополосное покрытие (BBAR), покрытие V-Coat или HPFS, двойное просветляющее покрытие, многоволновое просветляющее покрытие и пр. Есть варианты почти под любые области применения, поэтому не стесняйтесь звонить и уточнять по возможности разработки покрытий под Ваши задачи!

Смотровые окна с дифференциальной откачкой

Данные окна разработаны для применения в условиях сверхвысокого вакуума, когда вам нужен порт доступа к полости окна для дополнительной откачки и минерализации любых возможных натеканий со стороны атмосферы.

Вакуумные смотровые окна для избыточных давлений.

Данные окна созданы для работы в условиях возможного случайного прорыва атмосферы или напуска избыточного давления. Такие окна обладают типом конструкции, который позволяет им переносить серьёзные перегрузки в широком диапазоне давлений.

Кастомизированные вакуумные смотровые окна

Заводы-изготовители готовы обеспечивать специальные конструкции окон с особыми покрытиями, линзами разной толщины, клиновидными формами линз и расширенным диапазоном обзора.

На окна можно наносить оксиды индия и олова, ВЧ-покрытия и др. Изготовление фланцев из сплавов титана или высоколигированых сталей с добавлением молибдена для достижения наилучшей магнитной проницаемости. Множество опций может быть применено для решения специфических задач заказчика.
