Вертикальные ударные стенды
На этой странице вы можете выбрать вертикальные ударные стенды — а мы оперативно поможем подобрать подходящую модель и найдем индивидуальное решение для вашей задачи.
ЭРСТВАК предлагает вертикальные ударные стенды для проверки изделий на ударные нагрузки. Краткое описание серий поможет вам сориентироваться в нашем каталоге.
KRD11 — пневматические вертикальные ударные стенды с высоким уровнем автоматизации. Подходят для испытаний электроники, батарей, приборов и упаковки.
KRD17 — двунаправленные вертикальные ударные стенды. Они воспроизводят удары в двух направлениях и расширяют оценку ударной стойкости изделий.
Фильтры
ЭРСТВАК предлагает вертикальные ударные стенды для проверки изделий на ударные нагрузки. Краткое описание серий поможет вам сориентироваться в нашем каталоге.
KRD11 — пневматические вертикальные ударные стенды с высоким уровнем автоматизации. Подходят для испытаний электроники, батарей, приборов и упаковки.
KRD17 — двунаправленные вертикальные ударные стенды. Они воспроизводят удары в двух направлениях и расширяют оценку ударной стойкости изделий.
- Масса, кг: 700
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1000 × 1000 × 2100
- Масса, кг: 800
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1200 × 1000 × 2200
- Масса, кг: 1000
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1400 × 1200 × 2300
- Масса, кг: 1800
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1600 × 1400 × 2300
- Масса, кг: 2500
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1700 × 1500 × 2300
- Масса, кг: 2800
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1700 × 1500 × 2300
- Масса, кг: 3800
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1900 × 1500 × 2450
- Масса, кг: 4000
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1900 × 1500 × 2450
- Масса, кг: 4800
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 2000 × 1500 × 2450
- Масса, кг: 5200
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 1900 × 1800 × 2550
- Масса, кг: 6000
- Производитель: CME
- Серия: KRD11
- Страна: Китай
- Габаритные размеры (ДхШхВ), мм: 2200 × 1800 × 2550
- Масса, кг: 3000
- Производитель: CME
- Серия: KRD17
- Длина, мм: 1250
- Страна: Китай
- Высота, мм: 1600
- Масса, кг: 3200
- Производитель: CME
- Серия: KRD17
- Длина, мм: 1250
- Страна: Китай
- Высота, мм: 1600
- Масса, кг: 3500
- Производитель: CME
- Серия: KRD17
- Длина, мм: 1300
- Страна: Китай
- Высота, мм: 1700
- Масса, кг: 4500
- Производитель: CME
- Серия: KRD17
- Длина, мм: 1350
- Страна: Китай
- Высота, мм: 1750
- Масса, кг: 5000
- Производитель: CME
- Серия: KRD17
- Длина, мм: 1550
- Страна: Китай
- Высота, мм: 1750
- Масса, кг: 6000
- Производитель: CME
- Серия: KRD17
- Длина, мм: 1650
- Страна: Китай
- Высота, мм: 1850
- Масса, кг: 8000
- Производитель: CME
- Серия: KRD17
- Длина, мм: 2000
- Страна: Китай
- Высота, мм: 1900

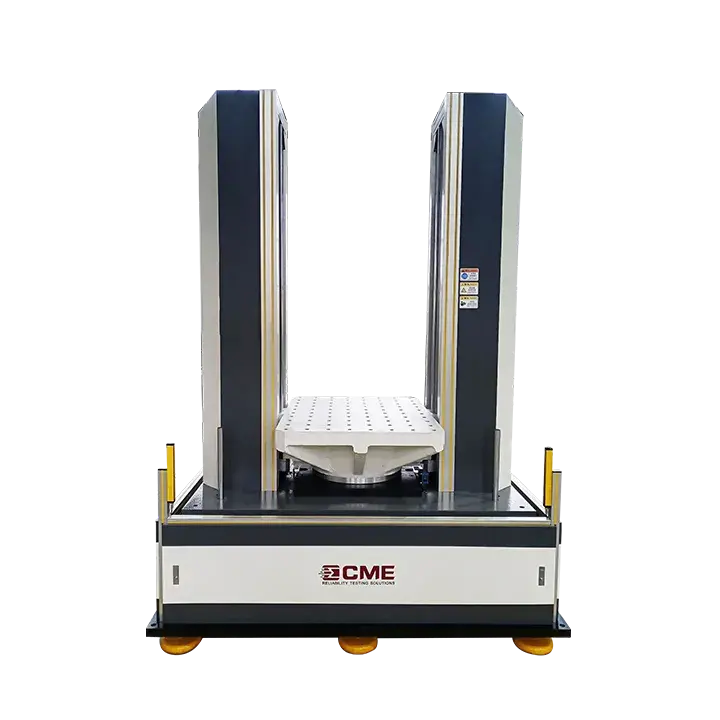

Вертикальный пневматический ударный стенд CME KRD11
Пневматические вертикальные ударные стенды серии KRD11 характеризуются усовершенствованной конструкцией, обеспечивающей автоматизацию процессов, надежность и простоту в управлении и техническом обслуживании. Ударный стенд позволяет проводить стандартные ударные испытания с различными формами импульса, включая полусинусоидальную, пилообразную, постпиковую, трапециевидную и другие.
Особенности и преимущества
- Пневматический привод, простая конструкция и высокая надежность, отсутствие гидравлических узлов
- Низкая стоимость обслуживания
- Максимальная частота ударов до 120 уд./мин
- Стенд производит импульсы длительностью от 0,3 мс и менее
- Максимальное ускорение до 3000 g
- Интенсивность ускорения и темп работы легко настраиваются путем изменения давления в пневмоцилиндре
- В комплект поставки входит Виброконтроллер IPS-2000 внесенный в ФГИС АРШИН
- Контроллер поддерживает ручной и автоматический режимы, позволяя программировать одиночные или серийные удары с заданными параметрами ускорения, длительности импульса и частоты
- Встроенная тормозная система гарантирует безопасную работу установки в любых ситуациях
Пневматический двунаправленный вертикальный стенд для ударных испытаний KRD17
Пневматический двунаправленный вертикальный ударный стенд серии KRD17 предназначен для тестирования крупногабаритных изделий, которые невозможно перевернуть в процессе испытаний. Типичным примером таких объектов являются батареи для электротранспорта.
Ключевое преимущество установки — возможность проводить воздействия как вверх, так и вниз в рамках одного цикла без изменения положения испытуемого образца.
Особенности и преимущества
- Система использует пневматический привод
- Обеспечивает проведение ударных испытаний в вертикальной плоскости как вверх, так и вниз за один цикл без необходимости переворота изделия
- Конструкция оснащена встроенным пневматическим тормозом, что повышает надежность и безопасность эксплуатации
- Все операции по управлению, контролю параметров и сбору данных осуществляются с одного пульта управления
- Монтаж оборудования не требует специальной подготовки фундамента
