Вибростенды с водяным охлаждением

О вибростендах с водяным охлаждением

Электродинамические виброиспытательные системы с водяным охлаждением преимущественно применяются в таких отраслях как авиация, аэрокосмический сектор, оборонная промышленность, судостроение, ж/д транспорт, автомобилестроение и т.п.

Вибростенды данного типа имеют выталкивающую силу диапазоне от 25 кН до 400 кН и максимальную нагрузку от 300 до 5000 кг. Это позволяет проводить вибрационные испытания крупногабаритных образцов на структурную прочность и виброустойчивость объектов, а также выявлять неисправности, дефекты, оптимизировать конструкцию изделий, и улучшать рабочие характеристики.

Особенности системы водяного охлаждения:

Электродинамический вибростенд с водяным охлаждением предусматривает отдельную систему охлаждения для хранения, циркуляции и охлаждения дистиллированной водой. Дистиллированная вода служит теплоносителем и транспортирует тепло из вибростенда наружу.

В системе охлаждения присутствуют два теплообменника, два насоса и один двухсекционный бак для дистиллированной воды. Одна пара теплообменника и насоса обеспечивает подачу воды в контур подвижной системы, а другой набор – в контур подмагничивания.

В случае превышения установленных пределов какой-либо из параметров системы охлаждения, срабатывает звуковая сигнализация, и усилитель отключается, обеспечивая безопасность эксплуатации.

Преимущества:

• Подходят для испытания крупногабаритных объектов с высоким опрокидывающим моментом
• Параллельные каналы движения жидкости повышают эффективность охлаждения, снижают скорость нагрева воды и требования к температуре окружающего воздуха
• Способность функционировать в условиях «чистых комнат» или при испытании опасных материалов
• Вторичный контур циркуляции системы охлаждения продлевает срок службы и повышает надежность оборудования

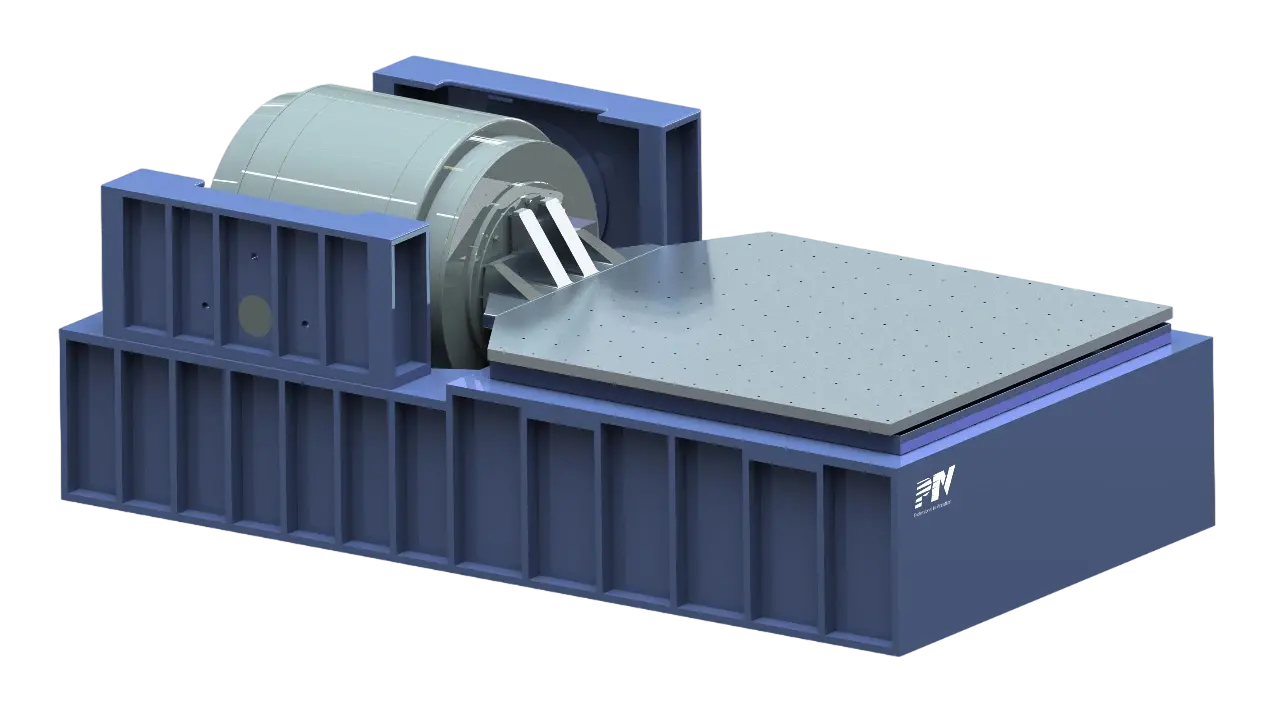

В зависимости от требований Заказчика конструкция электродинамических вибростендов может быть дополнена столами скольжения, расширительными столами, возможностями испытаний в различных координатных осях и возможностью проведения испытаний в климатических камерах.
