Диэлектрический фитинг - DF

Компонент

Материал

Технические данные

Изолятор

Полиамидимид

Электрическое сопротивление изоляторов при 70°F (20°C): ≥1 ОМ при 1000 В.

Максимальное рабочее давление: 5000 psig (344 бар) при 70℉ (21℃).

Диапазон температур: -40℉ (-40 ℃) to 200℉ (93℃).

Кольцо уплотнительное

Фторкаучук (твердость 70)

Кольцо опорное

Чистый PTFE

Дюймовая труба

D нар. трубы T (дюймы)

Основной

серийный номер

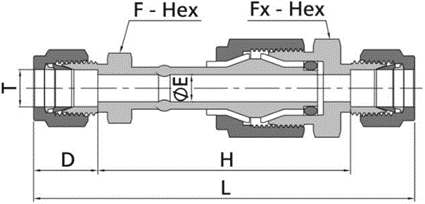

Габариты, дюймы (мм)

L

D

H

E

F

Fx

1/4

ER-DF-FT4

3.77(95.7)

0.60(15.2)

2.57(65.3)

0.19(4.8)

0.50(12.7)

0.81(20.6)

3/8

ER-DF-FT6

3.92(99.6)

0.66(16.8)

2.59(65.8)

0.28(7.1)

0.63(15.9)

0.81(20.6)

1/2

ER-DF-FT8

4.17(106)

0.90(22.9)

2.37(60.2)

0.28(7.1)

0.81(20.6)

0.81(20.6)

Метрическая труба

D нар. трубы T (мм)

Основной

серийный номер

Габариты, мм (дюймы)

L

D

H

E

F

Fx

6

ER-DF-MT6

95.7(3.77)

15.2(0.60)

65.3(2.57)

4.8(0.19)

14.0(0.55)

22.0(0.87)

8

ER-DF-MT8

97.8(3.85)

16.2(0.64)

65.3(2.57)

4.8(0.19)

16.0(0.63)

22.0(0.87)

10

ER-DF-MT10

99.6(3.92)

17.2(0.68)

65.8(2.59)

7.1(0.28)

19.0(0.75)

22.0(0.87)

12

ER-DF-MT12

106(4.17)

22.9(0.90)

60.2(2.37)

7.1(0.28)

22.0(0.87)

22.0(0.87)

Дюймовая труба

D нар. трубы T (дюймы)

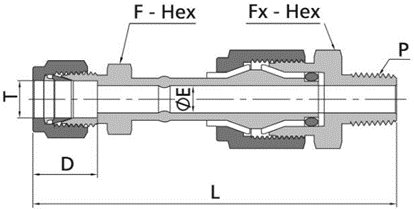

P NPT

Основной серийный

номер

Габариты, дюймы (мм)

L

D

E

F

Fx

1/4

1/4

ER-DF-FT4-MN4

3.69(93.7)

0.60(15.2)

0.19(4.8)

0.50(12.7)

0.81(20.6)

3/8

3/8

ER-DF-FT6-MN6

3.73(94.7)

0.66(16.8)

0.28(7.1)

0.63(15.9)

0.81(20.6)

1/2

1/2

ER-DF-FT8-MN8

4.17(106)

0.90(22.9)

0.28(7.1)

0.81(20.6)

0.81(20.6)

Метрическая труба

D нар. трубы T (мм)

P NPT

Основной

cерийный

номер

Габариты, мм (дюймы)

L

D

E

F

Fx

6

1/4

ER-DF-FT4-MN4

93.7(3.69)

15.2(0.60)

4.8(0.19)

14.0(0.55)

22.0(0.87)

10

3/8

ER-DF-FT6-MN6

94.7(3.73)

16.8(0.66)

7.1(0.28)

19.0(0.75)

22.0(0.87)
