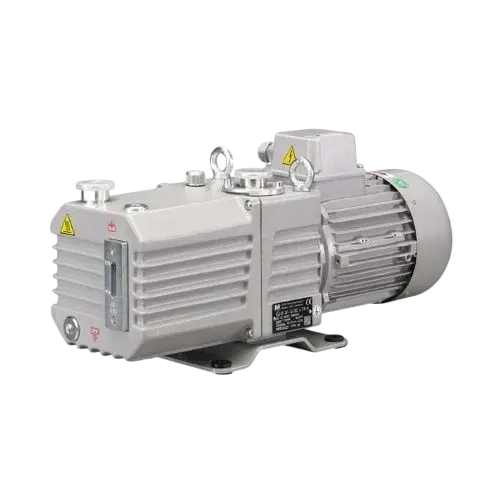

Пластинчато-роторный вакуумный насос DVP DC.16DEX-0.55

Пластинчато-роторный вакуумный насос DVP DC.16DEX-0.55 относится к двухступенчатой серии DC пластинчато-роторных насосов с масляной смазкой. Две последовательно работающие ступени позволяют получать глубокий вакуум, а специальное исполнение рассчитано на внутренние условия ATEX Zone 2. Насос может откачивать чистый воздух, небольшие количества водяного пара и горючие газы групп IIA, IIB и IIC; при этом сам агрегат должен устанавливаться вне классифицированной ATEX-зоны.

Температура откачиваемого газа или пара и окружающей среды при установке должна находиться в диапазоне от +12 до +40 °C. В оснащение входят газобалласт, гидравлическая система защиты от обратного поступления масла, виброопоры и подъёмный рым. Эластичная муфта соединяет насосный блок с электродвигателем. Для применения во взрывоопасных процессах исполнение и маркировку насоса сопоставляют с классификацией конкретной установки.

Технические характеристики

• номинальная производительность — 17 м³/ч при 50 Гц и 21 м³/ч при 60 Гц;
• предельное остаточное давление — 0,005 мбар;
• число ступеней — 2;
• мощность двигателя — 0,55 кВт при 50 Гц и 0,66 кВт при 60 Гц;
• частота вращения — 1400 об/мин при 50 Гц и 1700 об/мин при 60 Гц;
• уровень шума — 52 дБ при 50 Гц и 54 дБ при 60 Гц;
• масса трёхфазного исполнения — 22,5 кг;
• вход — DN25.

Применение

DC.16DEX-0.55 используют в вакуумных станциях заправки хладагентов, лазерных установках, течеискателях, лиофилизаторах, масс-спектрометрии и хроматографии, лабораторных автоклавах, вакуумной дистилляции, металлургии, металлизации и полупроводниковых процессах. При работе с потенциально воспламеняемыми газами необходимо соблюдать ограничения внутренней ATEX-сертификации и температурного режима.
