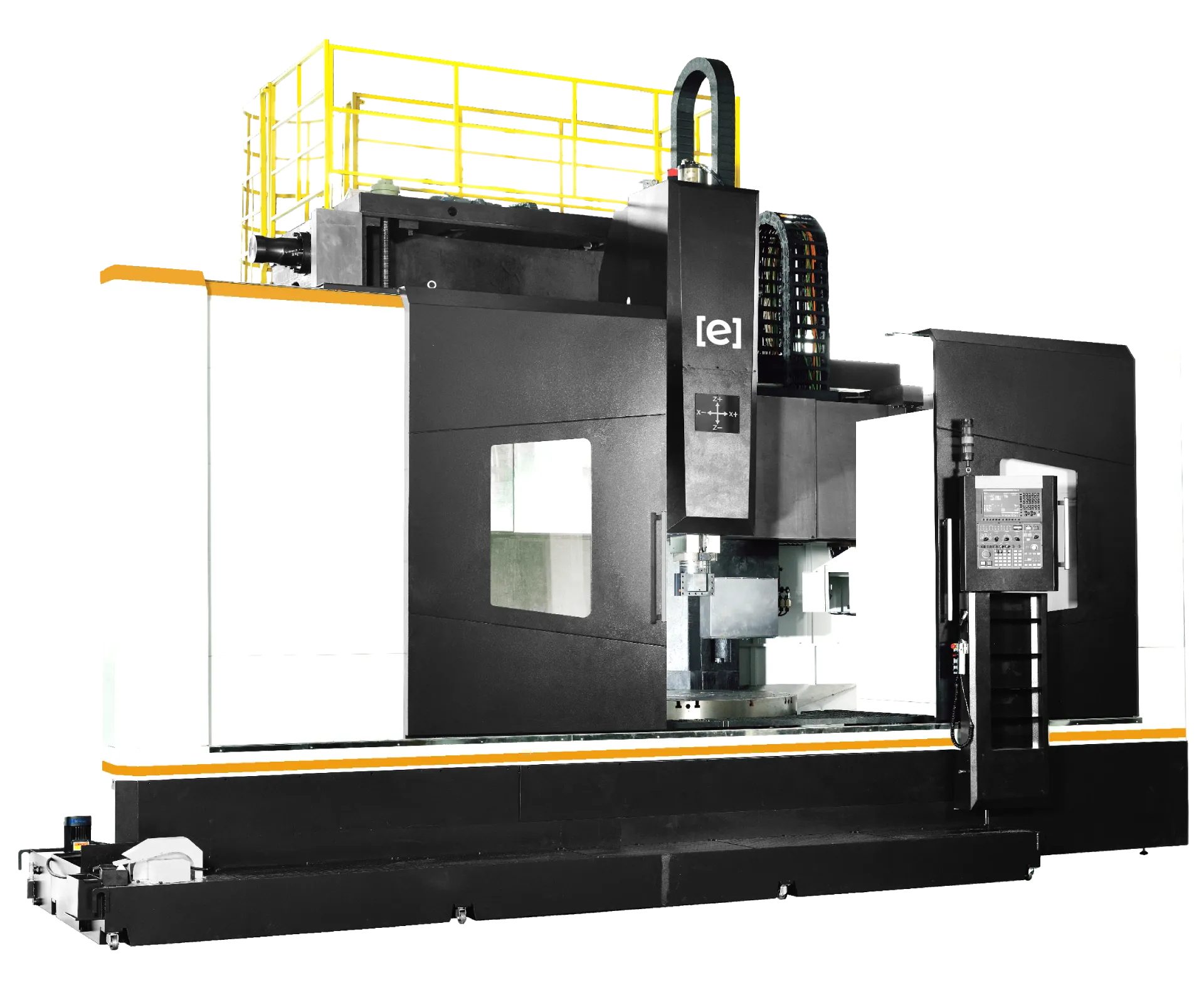

Карусельные токарные станки с функцией фрезерования ETC 2000 M
Карусельный токарный станок с функцией фрезерования серии ETC предназначен для комплексной обработки крупногабаритных и тяжелых деталей в условиях серийного и единичного производства. Оборудование применяется в энергетике, тяжелом машиностроении, металлургии и других отраслях промышленности, где требуется высокая жесткость конструкции, точность обработки и возможность выполнения нескольких технологических операций на одном станке.

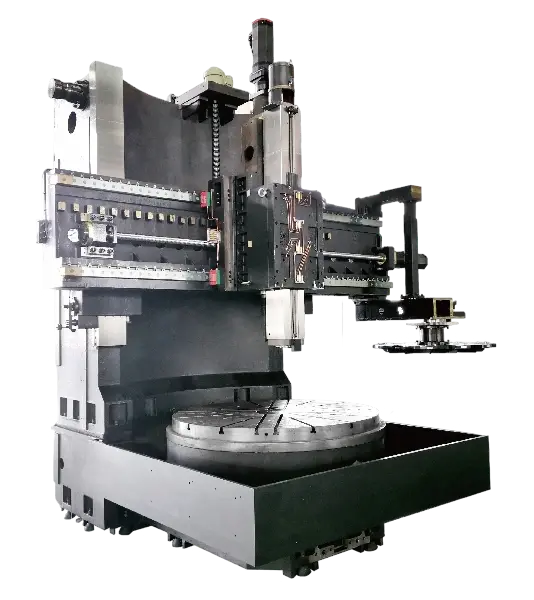

Цельнолитые основание и колонна изготовлены из высококачественного чугуна симметричного коробчатого типа, обеспечивающего высокую жесткость конструкции и устойчивость к вибрациям при тяжелых режимах обработки.
Усиленные направляющие с увеличенной площадью поперечного сечения позволяют сохранять точность позиционирования и стабильность работы даже при высоких нагрузках и длительной эксплуатации оборудования.
Система автоматической смены инструмента повышает производительность оборудования и сокращает время обработки деталей. Многоступенчатый редуктор привода рабочего стола имеет повышенный запас прочности, обеспечивая стабильную и надежную работу станка.
В конструкции рабочего стола используются высокоточные конические подшипники, рассчитанные на восприятие осевых и радиальных нагрузок, что положительно влияет на точность обработки и ресурс оборудования.
Конфигурация обрабатывающего центра подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.
Список опций:
Система ЧПУ Siemens
Устройство измерения инструмента
Датчик привязки и измерения детали
Оптические линейки линейных осей
Система подачи СОЖ через инструмент с повышенным давлением
Стабилизатор напряжения
Маслоотделитель СОЖ
Уловитель тумана СОЖ
Увеличение срока гарантии
Система зашиты станка от столкновений
Инструментальный магазин на 24 позиции
Привод двери
Пистолет СОЖ
Пневмо пистолет
Постпроцессор
Инструмент и оснастка
- Серия
- ETC
- Страна
- Китай
- Габаритные размеры (ДхШхВ), мм
- 5650 × 8600 × 6770
- Ход по оси X, мм
- -1000
- Ход по оси Z, мм
- 1200
- Вместимость магазина инструментов, шт
- 16
- Вес станка, т
- 56
- Макс. диаметр проворота, мм
- 2500
- Макс. диаметр точения, мм
- 2500
- Диаметр планшайбы, мм
- 2000
- Макс. высота заготовки, мм
- 1800
- Макс. вес заготовки, кг
- 12000
- Ход поперечной траверсы (ось W), мм
- 1200
- Быстрые перемещения по оси X/Z, м/мин
- 10/10
- Скорость вращения планшайбы, об/мин
- 1 — 150
- Момент планшайбы, Нм
- 67000
- Мощность привода планшайбы, кВт
- 60/75
- Сечение под проходной резец, мм
- 32
- Сечение под расточной резец, мм
- 50
- Скорость вращения фрезерного шпинделя, об/мин
- 1 — 2400
- Момент фрезерного шпинделя, Нм
- 712
- Мощность фрезерного шпинделя, кВт
- 15/18.5
