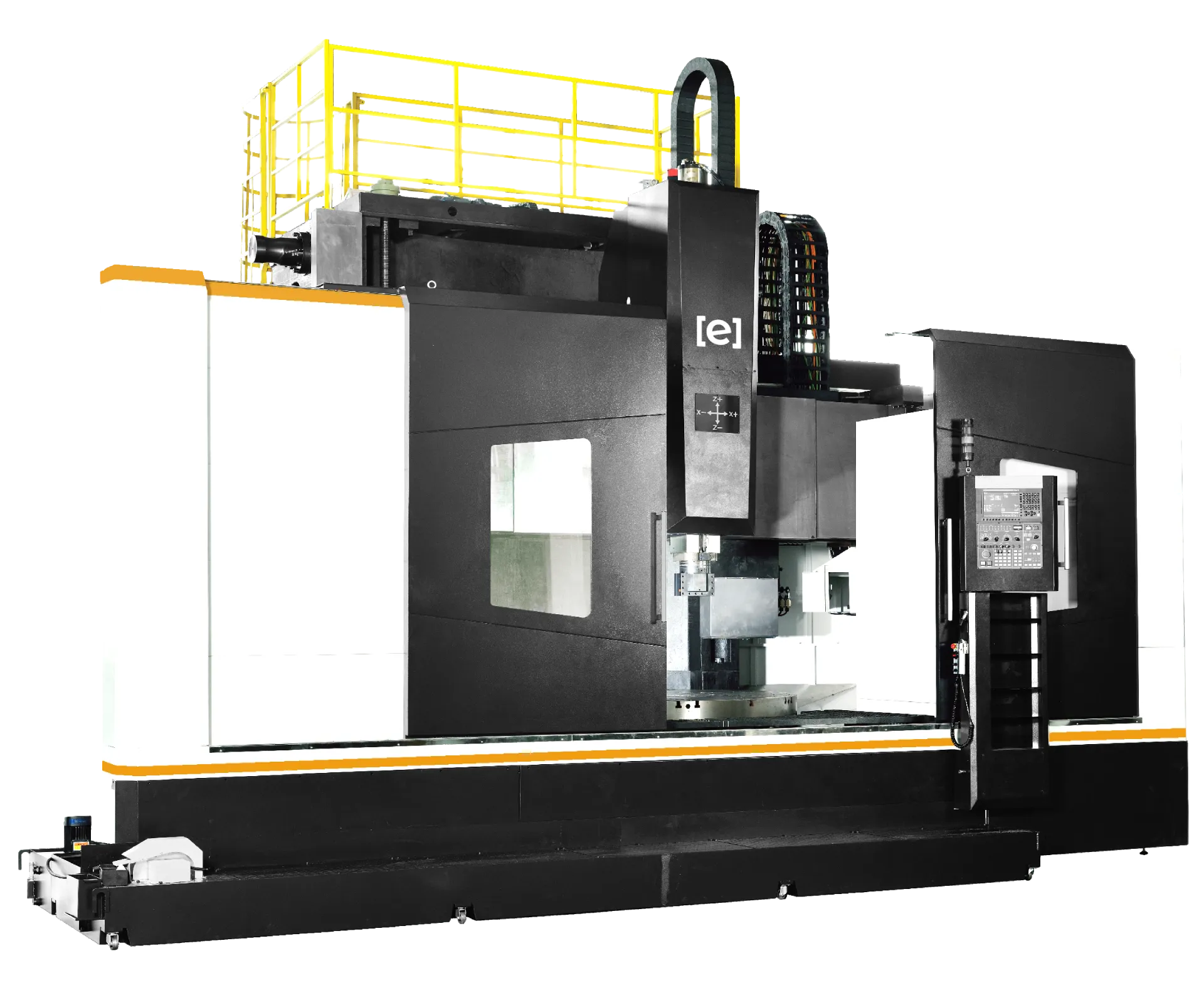

Карусельный токарный станок без функции фрезерования ETC 2000 W
Карусельный токарный станок серии ETC предназначен для высокоточной обработки крупногабаритных и тяжелых деталей в условиях серийного и единичного производства. Оборудование применяется в энергетике, тяжелом машиностроении, металлургии и других отраслях промышленности, где требуется высокая жесткость конструкции, стабильность обработки и надежность при работе с массивными заготовками.
Литые основание, колонны и поперечная балка изготовлены из высококачественного чугуна симметричного коробчатого типа, обеспечивающего высокую жесткость конструкции и устойчивость к вибрациям при интенсивной эксплуатации оборудования.
Усиленные направляющие с увеличенной площадью поперечного сечения позволяют сохранять точность обработки и стабильность перемещений даже при высоких нагрузках и тяжелых режимах работы.
Многоступенчатый редуктор привода рабочего стола имеет повышенный запас прочности, обеспечивая стабильную и надежную работу оборудования при длительной эксплуатации.
В конструкции рабочего стола используются высокоточные конические подшипники, рассчитанные на восприятие осевых и радиальных нагрузок, что положительно влияет на точность обработки и ресурс оборудования.
По желанию заказчика станок может иметь различные исполнения:
Один или два суппорта.
Различные конфигурации рабочего стола в зависимости от массы и габаритов детали.
Дополнительные системы измерения и контроля параметров обработки.
Список опций:
Система ЧПУ Siemens
Второй суппорт
Устройство измерения инструмента
Датчик привязки и измерения детали
Оптические линейки линейных осей
Система подачи СОЖ с повышенным давлением
Стабилизатор напряжения
Уловитель тумана СОЖ
Увеличение срока гарантии
Система защиты станка от столкновений
Привод двери
Пистолет СОЖ
Пневмо пистолет
Постпроцессор
Инструмент и оснастка
Конфигурация станка подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.
- Серия
- ETC
- Страна
- Китай
- Габаритные размеры (ДхШхВ), мм
- 5650 × 8600 × 6770
- Ход по оси X, мм
- -1000
- Ход по оси Z, мм
- 1200
- Вместимость магазина инструментов, шт
- 12
- Вес станка, т
- 55
- Макс. диаметр проворота, мм
- 2500
- Макс. диаметр точения, мм
- 2500
- Диаметр планшайбы, мм
- 2000
- Макс. высота заготовки, мм
- 1800
- Макс. вес заготовки, кг
- 12000
- Ход поперечной траверсы (ось W), мм
- 1200
- Быстрые перемещения по оси X/Z, м/мин
- 10/10
- Скорость вращения планшайбы, об/мин
- 1 — 150
- Момент планшайбы, Нм
- 67000
- Мощность привода планшайбы, кВт
- 60/75
- Сечение под проходной резец, мм
- 32
- Сечение под расточной резец, мм
- 50
