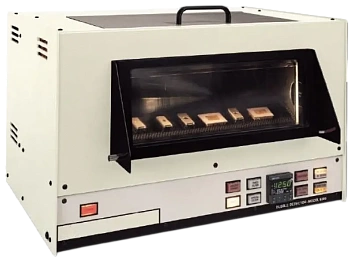

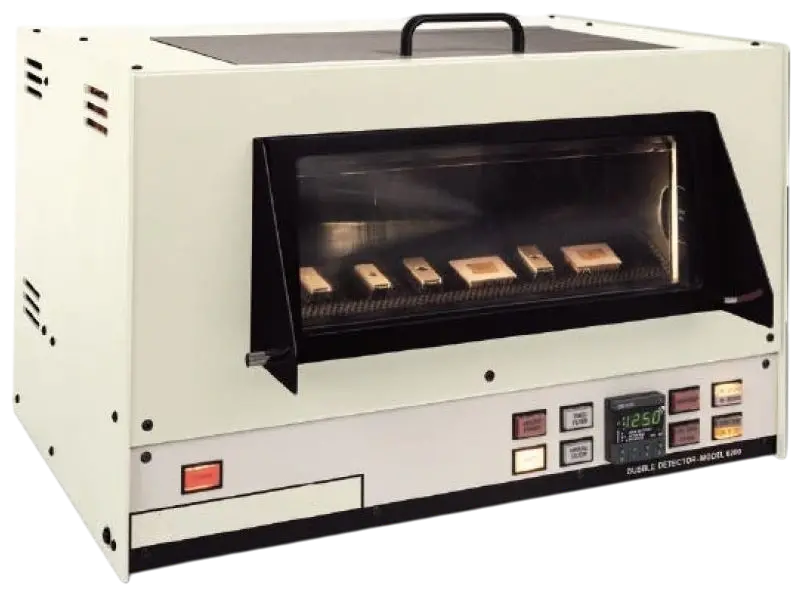

Пузырьковый течеискатель Web Technology 6001

Пузырьковый течеискатель Web Technology 6001 — модель линейки 6000. Оборудование применяется в испытаниях на грубую герметичность и отличается от гелиевых масс-спектрометрических течеискателей принципом обнаружения дефекта.

Назначение метода

Пузырьковый контроль используется для выявления сравнительно крупных каналов утечки, которые могут нарушить герметичность корпуса изделия. Проверяемый объект подготавливается к испытанию и помещается в индикаторную фторуглеродную жидкость. Выход газа через дефект проявляется в виде пузырьков, по которым оператор определяет наличие негерметичности.

Полностью закрытая конструкция

Установка имеет самодостаточный закрытый корпус. Такая компоновка снижает выход паров индикаторной жидкости в рабочую зону и помогает поддерживать более стабильные условия испытания.

Снижение испарения жидкости

• узел ввода лотка оснащен водоохлаждаемым кольцом;
• откидная крышка ограничивает выход паров при загрузке;
• пар проходит через барьер рекуперации;
• закрытая конструкция уменьшает потери рабочей жидкости;
• снижение испарения помогает стабилизировать процесс и сократить расход материала.

Воспроизводимость контроля

Традиционный пузырьковый метод заметно зависит от действий оператора и условий наблюдения. Конструкция серии направлена на стандартизацию испытания: одинаковая организация загрузки, контролируемая рабочая среда и уменьшенное испарение помогают получать более сопоставимые результаты.

Совместимость с методами контроля

Серия соответствует требованиям стандарта MIL-STD-883C. В зависимости от конфигурации испытательного комплекса оборудование может применяться совместно с контуром тонкого гелиевого контроля и контуром пузырькового контроля крупных фторуглеродных утечек.

Преимущества серии

• выявление крупных дефектов герметичности;
• закрытая конструкция;
• уменьшенное испарение индикаторной жидкости;
• барьер рекуперации паров;
• охлаждаемый загрузочный узел;
• снижение влияния оператора;
• возможность включения в комплексную последовательность испытаний.

Области применения

Оборудование используется при контроле герметично запаянных изделий, прежде всего в микроэлектронике и производстве компонентов. Испытание проводится после герметизации и позволяет выявить корпуса с недопустимо крупными каналами утечки.
