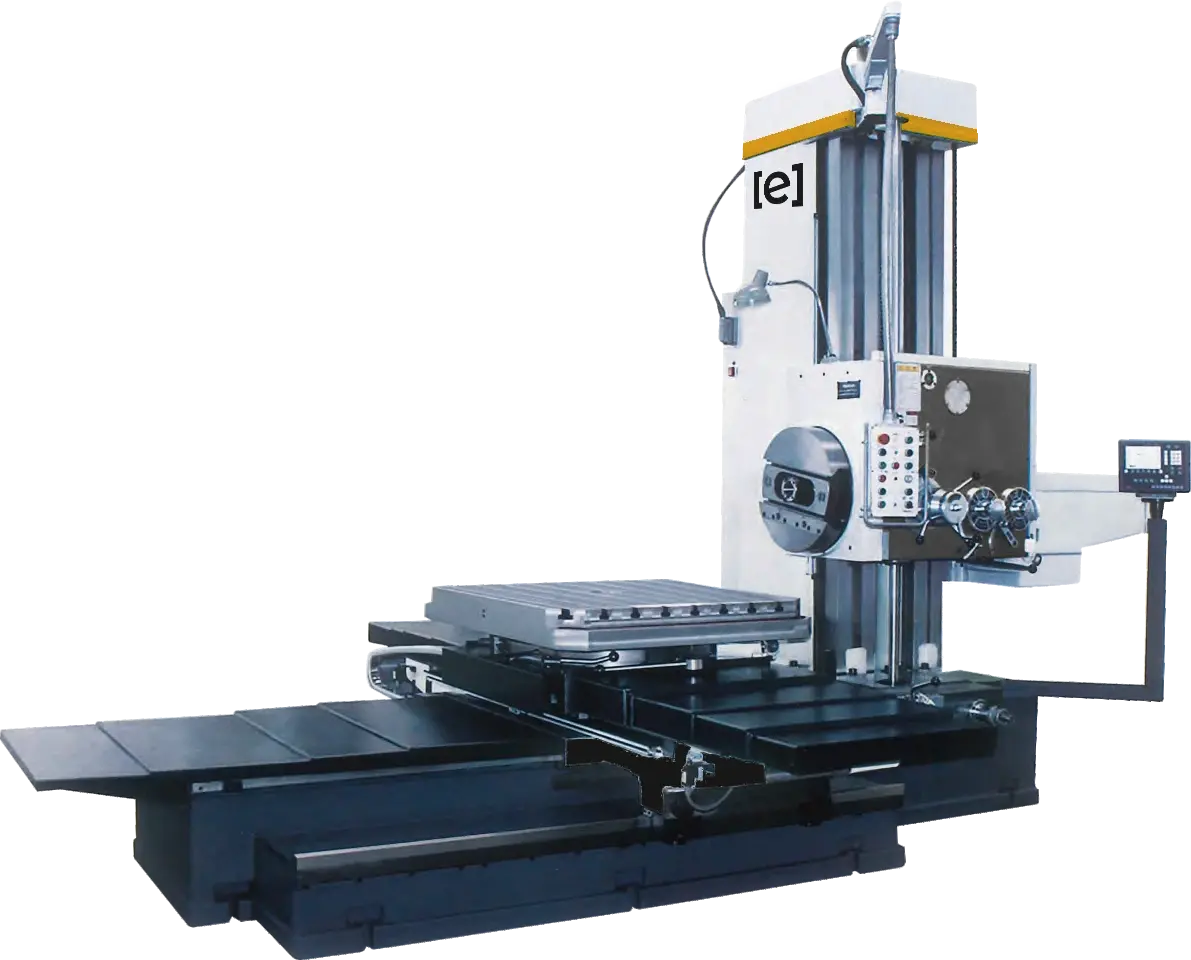

Универсальный горизонтально-расточный станок с УЦИ EMBU 11-2020
Универсальный горизонтально-расточный станок с УЦИ предназначен для обработки крупногабаритных и тяжелых деталей в условиях серийного и единичного производства. Оборудование применяется в машиностроении, энергетике, ремонтных производствах и других отраслях промышленности, где требуется высокая точность обработки и жесткость конструкции.
Станина изготовлена из высококачественного чугуна Meehanite, обеспечивающего высокую жесткость конструкции, виброустойчивость и стабильность обработки при работе с тяжелыми заготовками.
Система цифровой индикации (УЦИ) для осей X, Y и Z позволяет повысить точность позиционирования и удобство управления оборудованием. Автоматические электрогидравлические блокировочные устройства обеспечивают надежную фиксацию осей во время обработки.
Направляющие проходят закалку и покрываются современными защитными материалами, что увеличивает срок службы оборудования и обеспечивает плавность перемещений без рывков и «прыжков» в начале движения узлов.
Для защиты оборудования от перегрузок в конструкции коробки передач предусмотрены предохранительные муфты.
Стандартная комплектация:
Телескопическая защита направляющих
Теплообменник электрошкафа
Автоматическая система смазки
Система подачи СОЖ
Освещение рабочей зоны
Выравнивающие опоры и анкерные болты
Инструмент для обслуживания станка
Русскоязычная документация
Список опций:

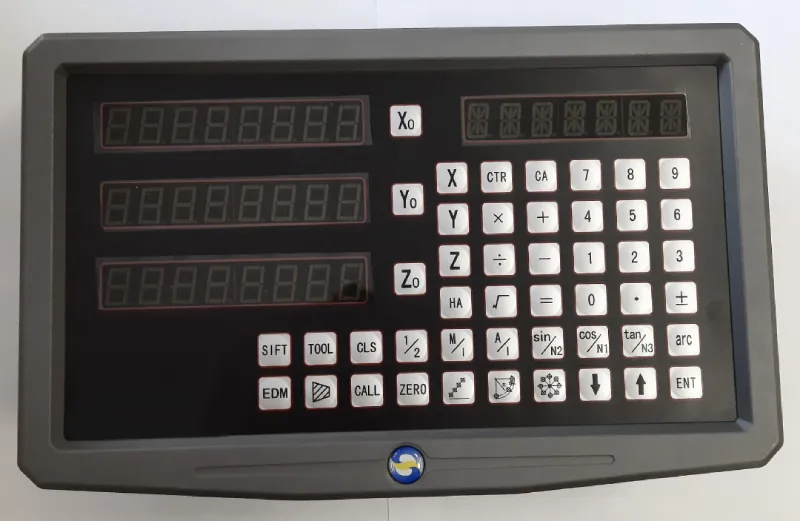

УЦИ

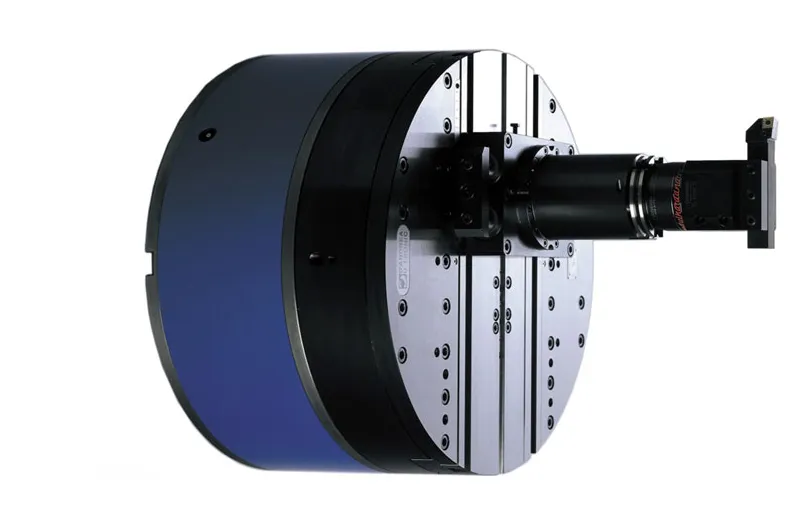

Расточная планшайба
Поворотная фрезерная голова

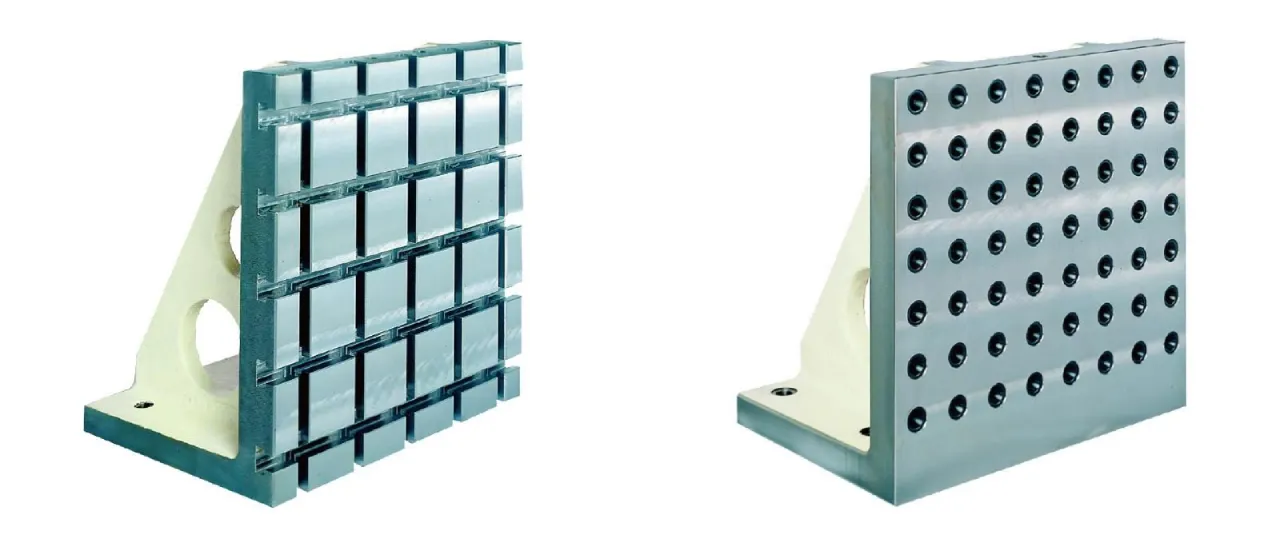

Угловые плиты и специальная оснастка

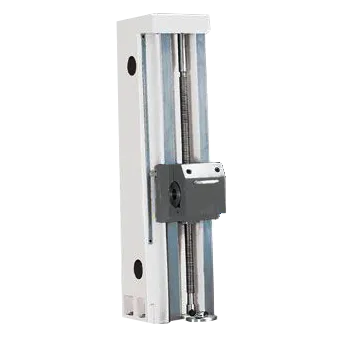

Задняя стойка
Конфигурация оборудования подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.
- Серия
- EMBU
- Страна
- Китай
- Габаритные размеры (ДхШхВ), мм
- 7520 × 4560 × 4085
- Ход по оси X, мм
- 2000
- Ход по оси Y, мм
- 2000
- Ход по оси Z, мм
- 2000
- Размер стола (ДxШ), мм
- 1600 × 1400
- Макс. нагрузка на стол, кг
- 10000
- Тип конуса шпинделя
- ISO50
- Мощность двигателя шпинделя, кВт
- 15
- Крутящий момент шпинделя, Нм
- 2000
- Вес станка, т
- 34
- Диаметр расточной пиноли, мм
- 130
- Макс. скорость шпинделя без расточной планшайбы, об/мин
- 755
- Макс. скорость шпинделя с расточной планшайбой, об/мин
- 165
- Ход по оси W, мм
- 900
- Ход по оси U, мм
- 200
- Угол поворота по оси B, град
- 360
- Макс. крутящий момент шпинделя с расточной планшайбой, Нм
- 3000
- Макс. диаметр растачивания отверстия, мм
- 350
