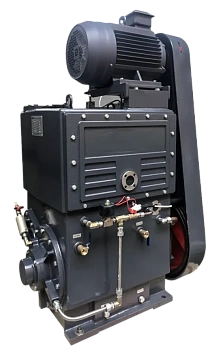

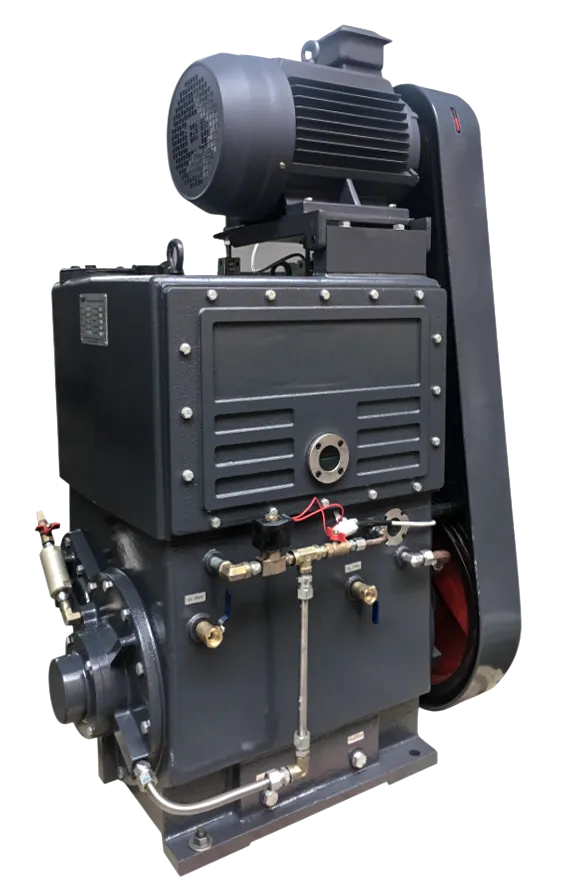

Золотниковый вакуумный насос ERSTVAK АВЗК-120/2

product-card

Тип Золотниковые
Уровень вакуума Средний
Тип смазки Маслосмазываемый
Скорость откачки, м³/ч 432
Предельное остаточное давление, мбар (абс.) 6 × 10⁻³
Мощность, кВт 11
Частота вращения, об/мин 530
Входной патрубок DN100
Выходной патрубок DN80

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Золотниковый вакуумный насос ERSTVAK АВЗК-120/2 — золотниковый вакуумный насос серии АВЗК для получения низкого и среднего вакуума. Насос можно использовать самостоятельно или как средство предварительного разрежения в системах с высоковакуумными насосами и бустерными насосами Рутса.

Оборудование предназначено для откачки некоррозионных и неагрессивных газовых сред. При открытом газобалластном клапане допускается работа со средами, содержащими небольшое количество конденсируемого пара.

Особенности

высокая скорость откачки в широком диапазоне давлений;
подшипниковый узел отделён от рабочей камеры, что помогает защитить подшипник от загрязнений и вредных газов;
удобная сборка и разборка для обслуживания;
низкий уровень шума и вибрации;
устойчивость к пыли и водяному пару;
защитное газовое устройство для откачки высокотемпературной рабочей среды;
низкое энергопотребление.

Применение

термовакуумные установки;
вакуумная сушка и дегазация;
установки вакуумного напыления;
вакуумные печи;
металлургические и химические процессы;
экструзионные линии;
системы контроля герметичности оболочки кабелей.

Технические характеристики модели

скорость откачки — 120 л/с;
предельное остаточное давление — 6×10⁻⁴ мбар;
мощность двигателя — 11 кВт;
входной и выходной патрубки — DN 100 и DN 80;
габариты — 1080×691×1465 мм;
масса — 960 кг.

Тип: Золотниковые

Уровень вакуума: Средний

Тип смазки: Маслосмазываемый

Скорость откачки, м³/ч: 432

Предельное остаточное давление, мбар (абс.): 6 × 10⁻³

Мощность, кВт: 11

Частота вращения, об/мин: 530

Входной патрубок: DN100

Выходной патрубок: DN80

Количество ступеней: 2

Охлаждение: Водяное

Уровень шума, дБ: 82

Габаритные размеры (ДхШхВ), мм: 808×698×1283

Масса, кг: 960

Минимальная температура окружающей среды, °С: 5

Объем масла, л: 39.28

Расход рабочей жидкости, л/мин: 3.33

Температура охлаждающей воды: +20 — +40

Напряжение, В: 380

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График откачных характеристик

График показывает изменение скорости откачки оборудования серии АВЗК в зависимости от давления на входе. Его можно использовать для сопоставления рабочих характеристик серии.

otkachnye_harakteristiki_avzk_20_30_50_70_120_150

Для уточнения информации обращайтесь к инженерам ERSTVAK.
