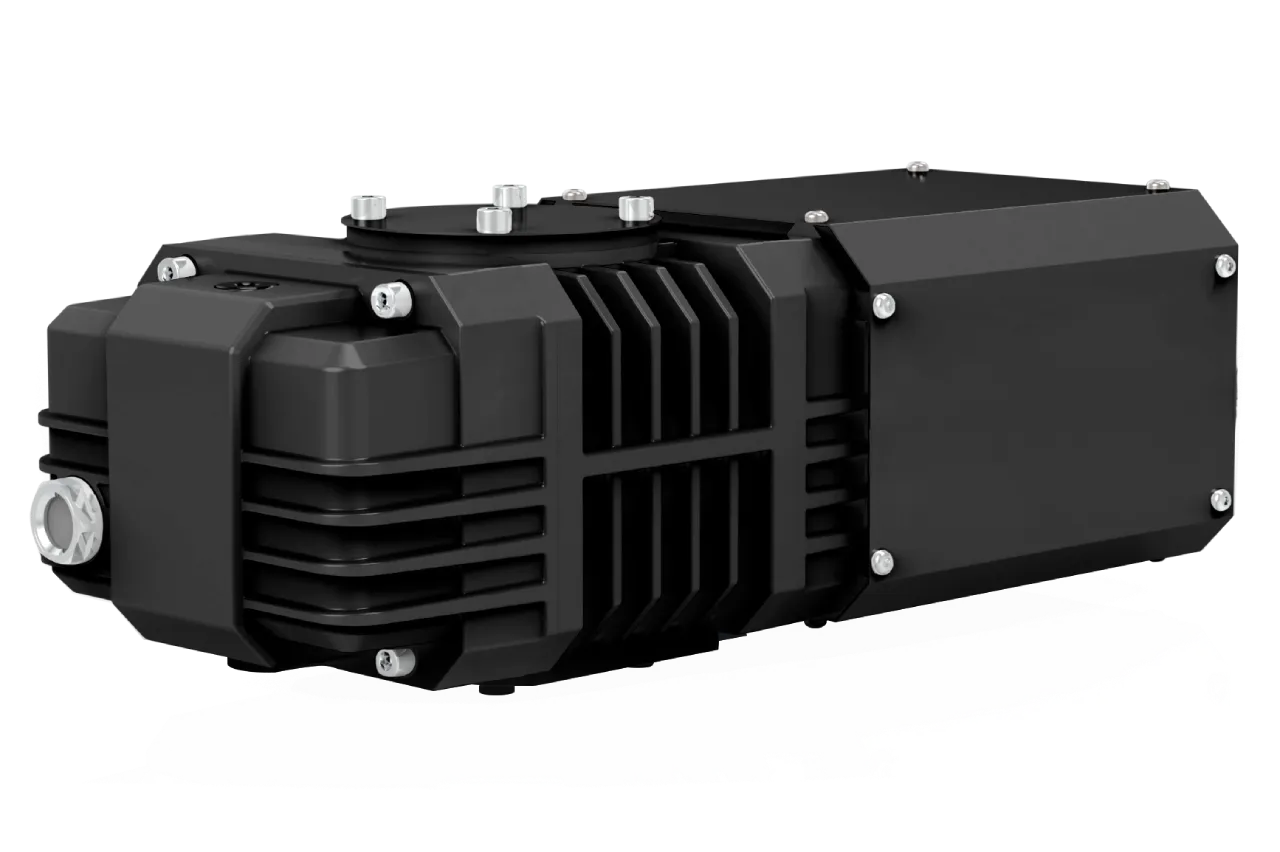

Бустерный вакуумный насос типа Рутс ERSTVAK VBP100

ERSTVAK VBP100 — бустерный вакуумный насос типа Рутс для работы в составе многокомпонентной вакуумной системы. При 60 Гц скорость откачки модели составляет 190 м³/ч, а максимальное давление запуска — 6600 Па.

Рабочая ступень построена на двух синхронно вращающихся роторах Рутс. Между роторами и корпусом сохраняются технологические зазоры, поэтому в рабочей камере нет трущихся уплотнительных поверхностей. Газ переносится от входа к выходу порциями без внутреннего сжатия до высокой степени; необходимый перепад давления формируется совместно с форвакуумной ступенью.

VBP100 применяют как ускоряющий насос там, где требуется увеличить эффективную скорость откачки в среднем и низком диапазоне давлений. Максимальное давление запуска 6600 Па задаёт условие включения бустерной ступени: до его достижения основную откачку выполняет форвакуумный насос. Фактическая производительность системы зависит также от характеристик форвакуумной ступени, проводимости трубопроводов и рабочего давления процесса.

Применение

Насосы VBP используют в промышленных вакуумных установках, вакуумной металлургии, плазменных процессах, оборудовании для выращивания кристаллов, нанесения покрытий и других системах, где бустерная ступень работает совместно с форвакуумным насосом. Конкретную схему включения выбирают по газовой нагрузке и требуемому диапазону давлений.

Эксплуатационные особенности

• насос типа Рутс работает как бустерная ступень и требует согласованной форвакуумной откачки;
• роторы вращаются синхронно с технологическими зазорами;
• давление включения ограничивают параметром допустимого запуска модели;
• трубопроводы и клапаны подбирают по требуемой проводимости;
• режим работы определяют по характеристикам всей насосной системы, а не по серийному диапазону.

Технические характеристики ERSTVAK VBP100
