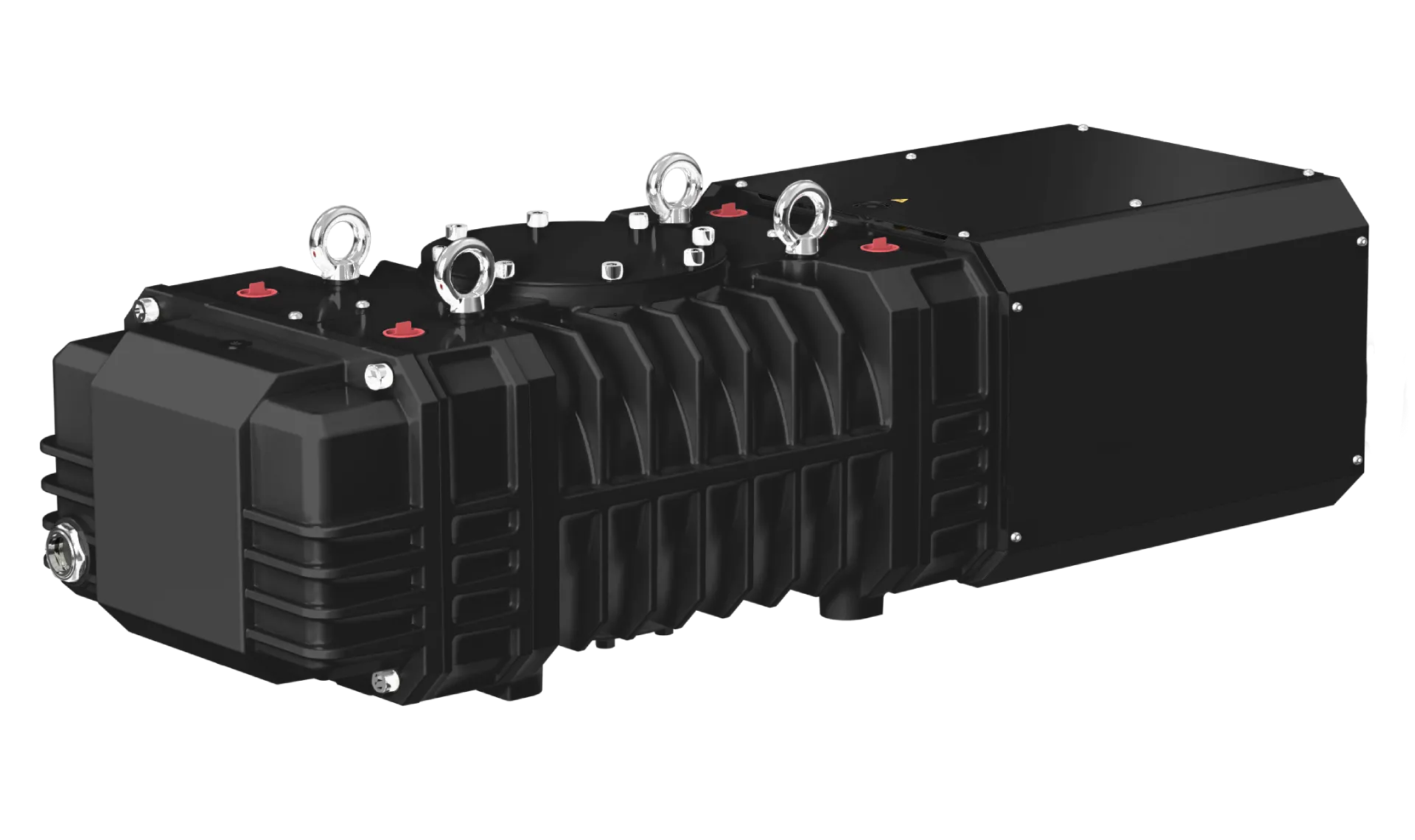

Бустерный вакуумный насос типа Рутс ERSTVAK VBP1800
ERSTVAK VBP1800 — бустерный насос типа Рутс с модельной скоростью откачки 2160 м³/ч при 60 Гц. Для этой модели максимальное давление запуска при 60 Гц составляет 5000 Па.
Два профилированных ротора вращаются синхронно в рабочем корпусе и переносят газ от всасывающей стороны к выпуску. Между рабочими элементами сохраняются зазоры, поэтому бустерная ступень рассчитана на бесконтактное вращение роторов. Насос работает совместно с форвакуумной ступенью, которая формирует требуемые условия на выпуске и обеспечивает предварительное снижение давления.
У VBP1800 допустимое давление запуска ниже, чем у ряда менее производительных моделей VBP, поэтому алгоритм включения должен учитывать именно значение 5000 Па. Производительность VBP1800 при 60 Гц составляет 2160 м³/ч. При расчёте системы дополнительно учитывают характеристику форвакуумного насоса, проводимость магистралей и газовую нагрузку процесса.
Применение
Модель предназначена для крупных вакуумных систем, где требуется бустерное увеличение скорости откачки: вакуумная металлургия, плазменные установки, процессы нанесения покрытий, рост кристаллов и другие технологические комплексы. Рабочая точка определяется совместной характеристикой всей насосной группы.
Эксплуатационные особенности
- бустерная Рутс-ступень для работы с форвакуумным насосом;
- скорость откачки при 60 Гц — 2160 м³/ч;
- максимальное давление запуска при 60 Гц — 5000 Па;
- технологические зазоры между роторами и корпусом;
- режим включения задают по фактическому давлению в системе и допустимой нагрузке.
Технические характеристики ERSTVAK VBP1800
| Скорость откачки при 60 Гц, м3/ч | Макс. давление запуска при 60 Гц, Па |
|---|---|
| 2160 | 5000 |
- Тип
- Бустерные типа Рутс
- Уровень вакуума
- Высокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 1800
- Предельное остаточное давление, мбар (абс.)
- 0.0003
- Мощность, кВт
- 4
- Частота вращения, об/мин
- 2880
- Входной патрубок
- DN160
- Выходной патрубок
- DN100
- Уровень шума, дБ(А)
- 65
- Количество ступеней
- 1
- Охлаждение
- Воздушное
- Масса, кг
- 230
- Габаритные размеры (ДхШхВ), мм
- 1021×385×279
- Напряжение, В
- 380
- Серия
- VBP
- Минимальная температура окружающей среды, °С
- 5
- Максимальный перепад давлений, Па
- 6000
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
