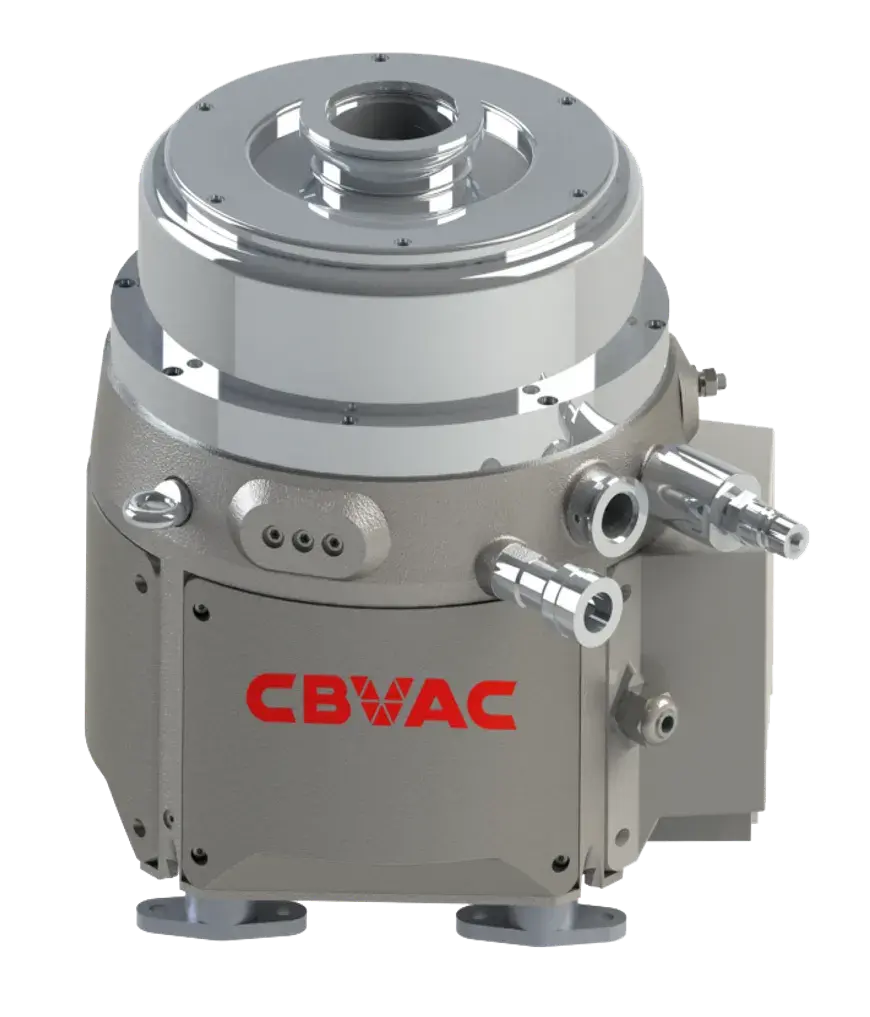

Прямой атмосферный молекулярный насос CBVAC JZB-63/180

Прямой атмосферный молекулярный насос CBVAC JZB-63/180

product-card

Тип Турбомолекулярные
Уровень вакуума Высокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 175
Предельное остаточное давление, мбар (абс.) 0.0001
Мощность, кВт 1.4
Частота вращения, об/мин 18000
Количество ступеней Многоступенчатый
Охлаждение Водяное

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Прямой атмосферный турбомолекулярный насос CBVAC JZB-63180 — модель серии JZB, которая относится к сухим высоковакуумным насосам прямого атмосферного впуска. Насос рассчитан на начало откачки при атмосферном давлении и работу в области высокого вакуума без масляной рабочей среды в газовом тракте.

JZB-63/180 используется как высоковакуумный насосный узел в технологических и исследовательских вакуумных системах. При выборе режима работы учитывают объём камеры, газовую нагрузку, проводимость вакуумных магистралей и требования конкретного процесса. Сухая схема позволяет вести откачку без масла в проточной части насоса.

Конструкция и интеграция

Для JZB-63/180 предусмотрено водяное охлаждение и вертикальная установка. В конструкции применяются керамические шарикоподшипники, а управление может быть связано с системой установки через Remote I/O или RS232. Входное присоединение модели выполнено на фланце LF63 — это одно из модельных отличий данного исполнения внутри серии JZB.

При монтаже обеспечивают устойчивое положение насоса, подключение охлаждения, электропитания и управляющих сигналов, а также свободный вакуумный тракт. Рабочий режим выбирают с учётом всей вакуумной системы и технологической нагрузки.

Применение

Серия JZB используется в полупроводниковом и электронном производстве, научных и исследовательских вакуумных установках, процессах нанесения покрытий и других технологических системах, где требуется сухая откачка от атмосферного давления в область высокого вакуума. JZB-63/180 предназначен для интеграции в такие вакуумные комплексы в качестве сухого высоковакуумного насоса.

Тип: Турбомолекулярные

Уровень вакуума: Высокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 175

Предельное остаточное давление, мбар (абс.): 0.0001

Мощность, кВт: 1.4

Частота вращения, об/мин: 18000

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 45

Габаритные размеры (ДхШхВ), мм: 394,4×388,8×394,4

Напряжение, В: 200–240

Серия: JZB

Максимальное форвакуумное давление, мбар (абс.): 1200

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
