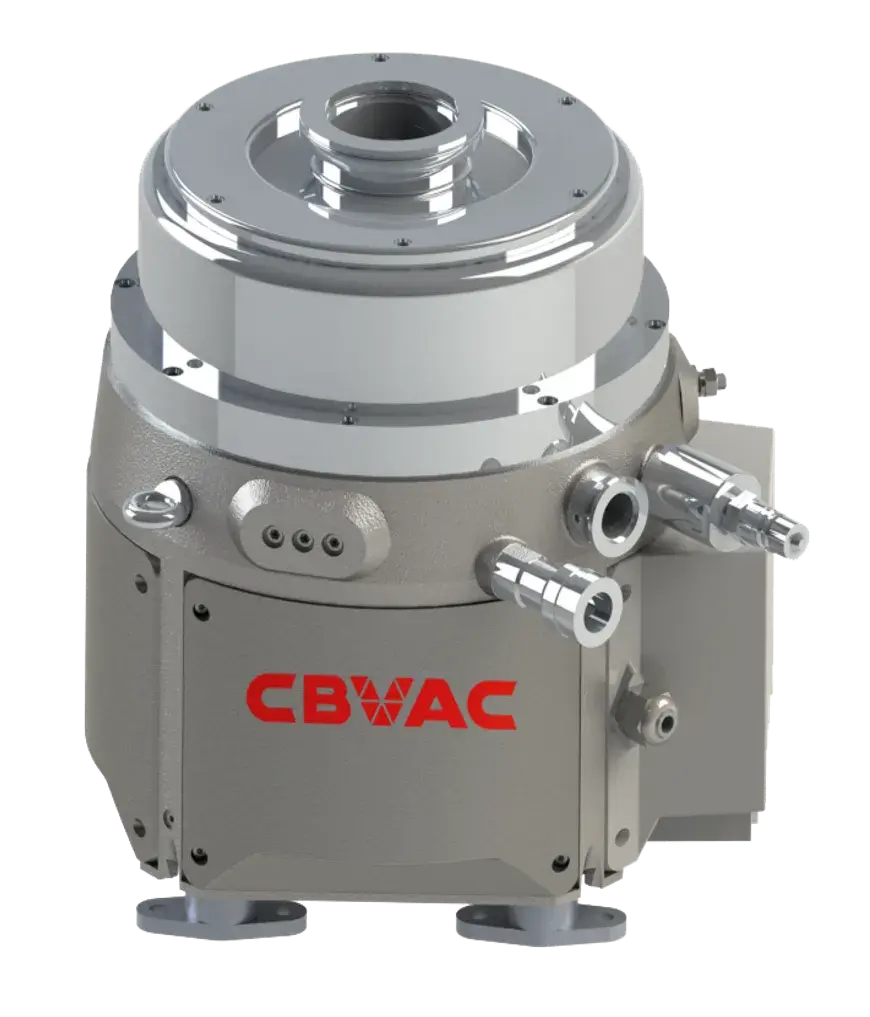

Прямой атмосферный молекулярный насос CBVAC JZB-160/500
Прямой атмосферный турбомолекулярный насос CBVAC JZB-160500 — модель серии JZB, которая относится к сухим высоковакуумным насосам прямого атмосферного впуска. Насос рассчитан на начало откачки при атмосферном давлении и работу в области высокого вакуума без масляной рабочей среды в газовом тракте.
JZB-160/500 используется как высоковакуумный насосный узел в технологических и исследовательских вакуумных системах. При выборе режима работы учитывают объём камеры, газовую нагрузку, проводимость вакуумных магистралей и требования конкретного процесса. Сухая схема позволяет вести откачку без масла в проточной части насоса.
Конструкция и интеграция
Для JZB-160/500 предусмотрено водяное охлаждение и вертикальная установка. В конструкции применяются керамические шарикоподшипники, а управление может быть связано с системой установки через Remote I/O или RS232. Входное присоединение модели выполнено на фланце LF160 — это одно из модельных отличий данного исполнения внутри серии JZB.
При монтаже обеспечивают устойчивое положение насоса, подключение охлаждения, электропитания и управляющих сигналов, а также свободный вакуумный тракт. Рабочий режим выбирают с учётом всей вакуумной системы и технологической нагрузки.
Применение
Серия JZB используется в полупроводниковом и электронном производстве, научных и исследовательских вакуумных установках, процессах нанесения покрытий и других технологических системах, где требуется сухая откачка от атмосферного давления в область высокого вакуума. JZB-160/500 предназначен для интеграции в такие вакуумные комплексы в качестве сухого высоковакуумного насоса.
- Тип
- Турбомолекулярные
- Уровень вакуума
- Высокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 500
- Предельное остаточное давление, мбар (абс.)
- 0.000001
- Мощность, кВт
- 1.6
- Частота вращения, об/мин
- 18000
- Количество ступеней
- Многоступенчатый
- Охлаждение
- Водяное
- Масса, кг
- 47
- Габаритные размеры (ДхШхВ), мм
- 394,4×400,3×394,4
- Напряжение, В
- 200–240
- Серия
- JZB
- Максимальное форвакуумное давление, мбар (абс.)
- 1200
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
