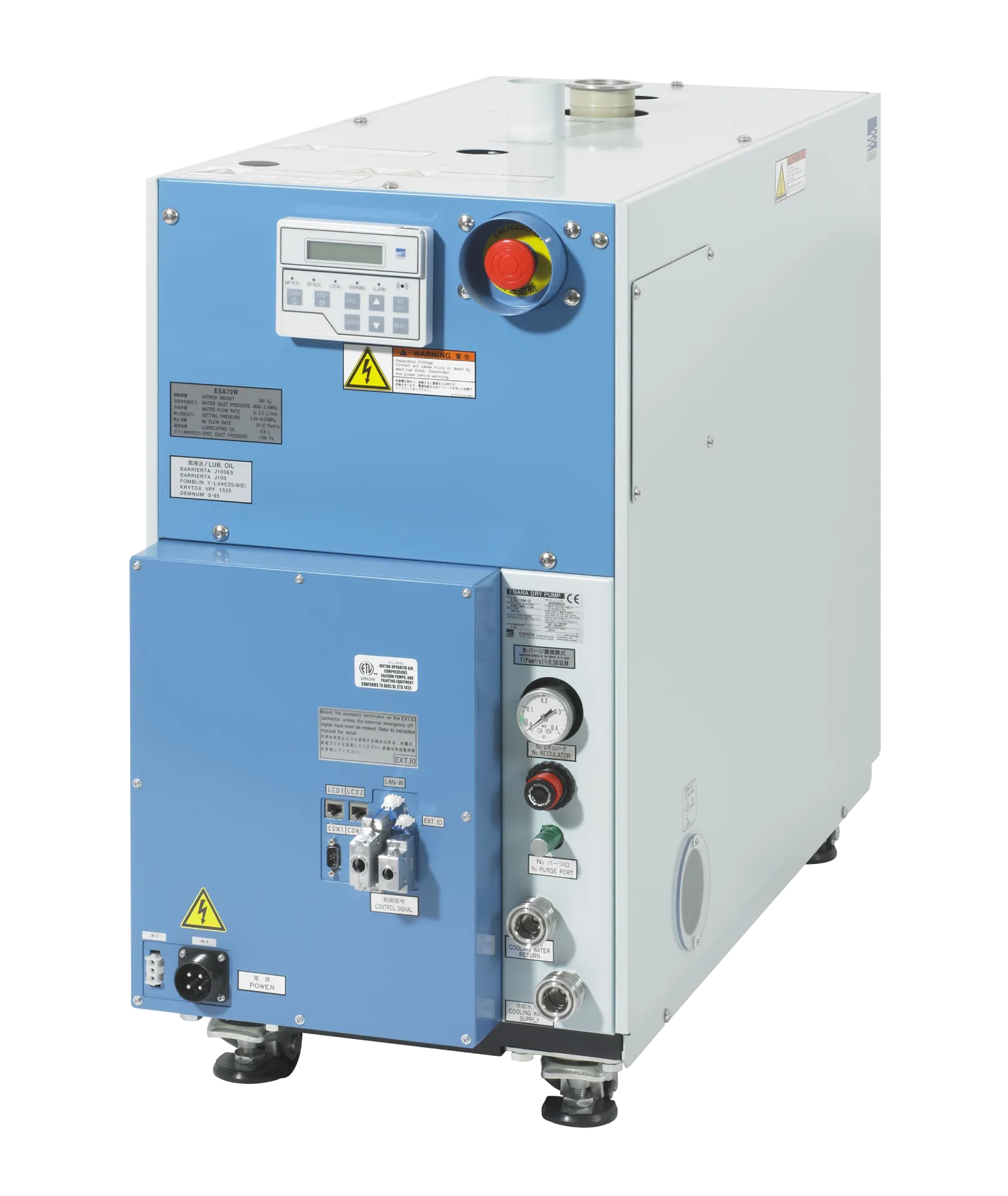

Сухой вакуумный насос EBARA ESA 80W-D

product-card

Тип Многоступенчатые типа Рутс
Уровень вакуума Средний
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 504
Предельное остаточное давление, мбар (абс.) 0.0013
Мощность, кВт 7.4
Входной патрубок DN50
Выходной патрубок DN40
Количество ступеней Многоступенчатый

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Сухой вакуумный насос EBARA ESA 80W-D — сухой безмасляный насос серии ESA с производительностью 504 м³/ч. Предельное остаточное давление модели составляет 0,13 Па, что соответствует 1,3×10⁻³ мбар. Безмасляная рабочая камера позволяет применять насос в чистых технологических процессах и системах, чувствительных к загрязнению.

Модель входит в группу компактных моделей серии ESA, рассчитанную на откачку лёгких газов и быстрое вакуумирование крупных камер. Для этой группы EBARA предусматривает варианты повышенной коррозионной стойкости. Регулирование скорости вращения роторов помогает адаптировать насос к изменяющейся газовой нагрузке, а диагностические функции поддерживают контроль предупреждений и аварийных состояний.

Технические характеристики

скорость откачки — 504 м³/ч;
предельное остаточное давление — 0,13 Па / 1,3×10⁻³ мбар;
мощность — 7,4 кВт;
поток продувки азотом N₂ — 54–57 Па·м³/с;
габаритные размеры — 1094 × 400 × 820 мм;
масса — 400 кг.

Эксплуатационные особенности

ESA 80W-D имеет водяное охлаждение и сухую безмасляную камеру сжатия. Продувка азотом используется в предусмотренных технологических режимах, а оптимизация потребления энергии и вспомогательных сред снижает эксплуатационную нагрузку при непрерывной работе. Конкретные условия по газу и охлаждению должны соответствовать фирменной спецификации.

Применение

Насос используют в MO-CVD, полупроводниковом оборудовании, чистых загрузочных камерах и других установках, где требуется сочетание производительности около 500 м³/ч и глубокой сухой откачки. ESA 80W-D также подходит для процессов с водородом и другими лёгкими газами.

Тип: Многоступенчатые типа Рутс

Уровень вакуума: Средний

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 504

Предельное остаточное давление, мбар (абс.): 0.0013

Мощность, кВт: 7.4

Входной патрубок: DN50

Выходной патрубок: DN40

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 400

Габаритные размеры (ДхШхВ), мм: 1094×400×820

Серия: ESA

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
