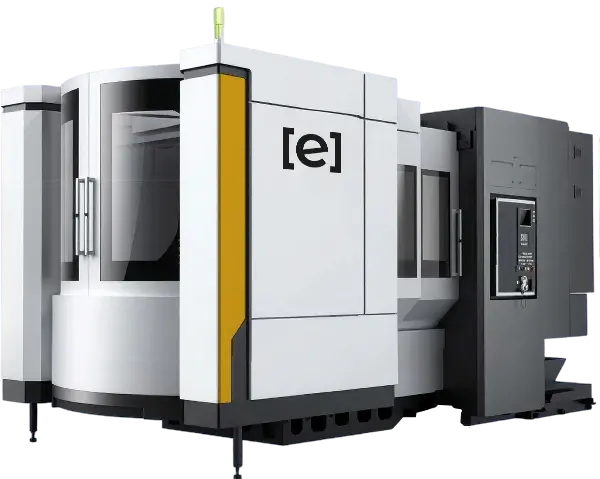

Двухпаллетный горизонтальный фрезерный обрабатывающий центр EMHP 100 APC

Двухпаллетный горизонтальный фрезерный обрабатывающий центр EMHP 100 APC

product-card

Габаритные размеры (ДхШхВ), мм 6153 × 3717 × 3827
Серия EMHP
Система ЧПУ FANUC 31i
Ход по оси X, мм 1400
Ход по оси Y, мм 1100
Ход по оси Z, мм 1000
Макс. нагрузка на стол, кг 2000
Тип конуса шпинделя ВТ50
Скорость вращения шпинделя, об/мин 4000

В корзину

Описание

Характеристики

Отзывы клиентов

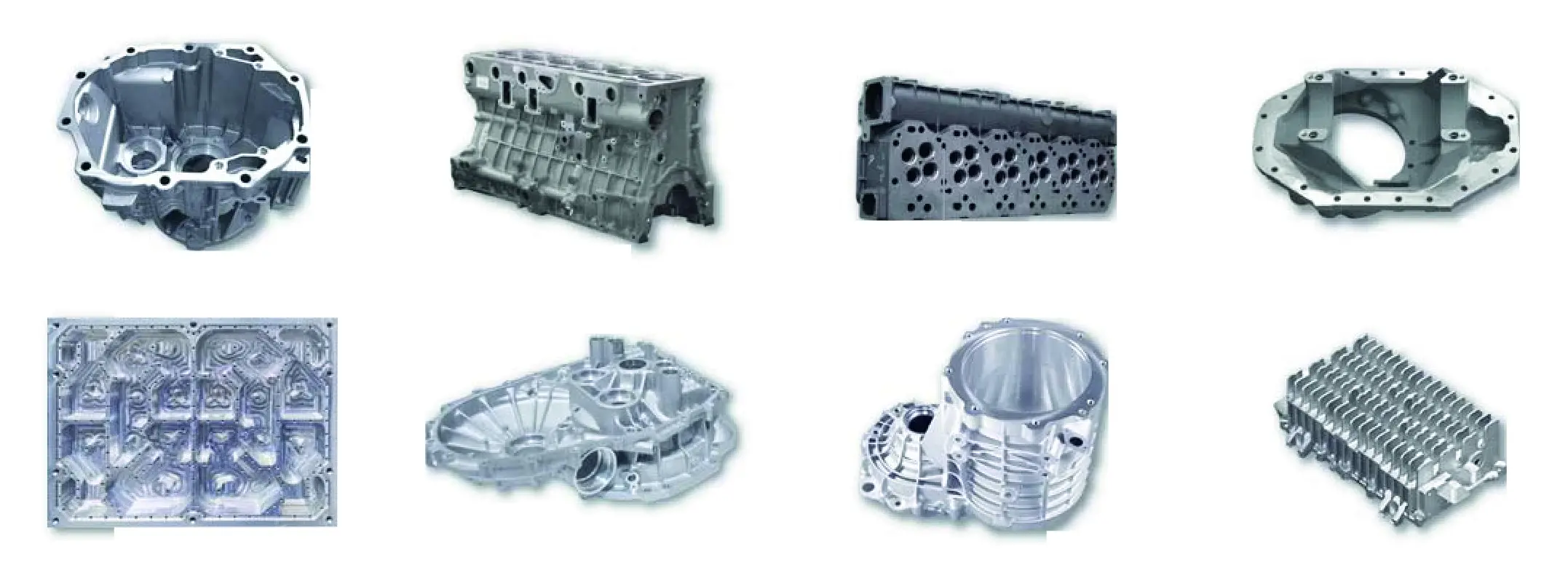

Горизонтальные обрабатывающие центры серии EMHP предназначены для высокоточной обработки прецизионных деталей сложной конфигурации в условиях серийного и массового производства. Оборудование применяется в машиностроении, авиастроении, энергетике, производстве корпусных деталей и других отраслях, где требуется высокая производительность и стабильность обработки.

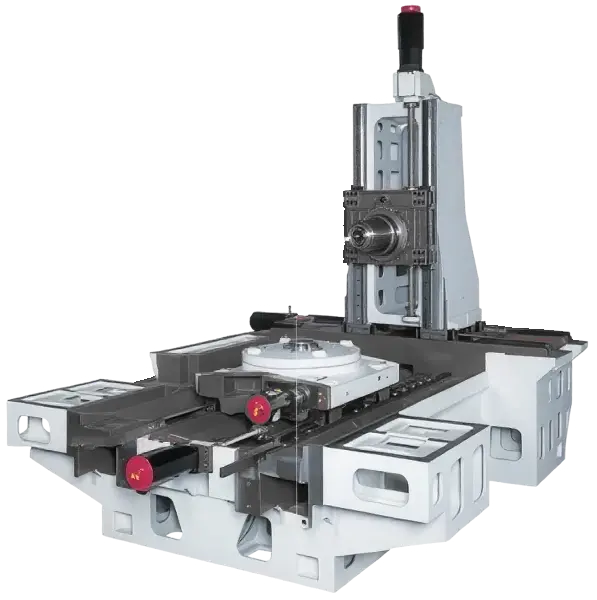

Конструкция станины выполнена на основе высокопрочных чугунных отливок Meehanite с Т-образной компоновкой, обеспечивающей высокую жесткость и устойчивость к вибрациям. Корпусные элементы имеют усиленную коробчатую конструкцию с диагональными ребрами жесткости, а проектирование выполнено с применением метода конечных элементов.

В системе линейных перемещений используются роликовые направляющие повышенной жесткости с высокими нагрузочными характеристиками, обеспечивающие плавность хода, точность позиционирования и стабильность обработки.

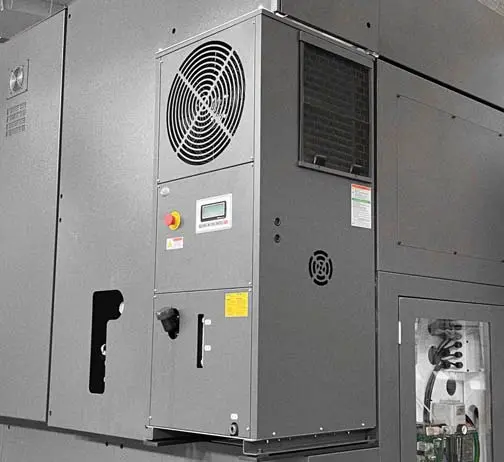

Шпиндельный узел оснащен системой масляного охлаждения и температурной компенсации, что позволяет минимизировать тепловые смещения при длительной работе оборудования. Для обработки жаропрочных сплавов возможно оснащение шпинделя высокомоментным зубчатым приводом с крутящим моментом до 1000 Нм.

Технология температурной компенсации основана на постоянном контроле температуры и автоматической корректировке положения по осям X, Y и Z через систему ЧПУ, что позволяет повысить точность обработки при интенсивной эксплуатации оборудования.

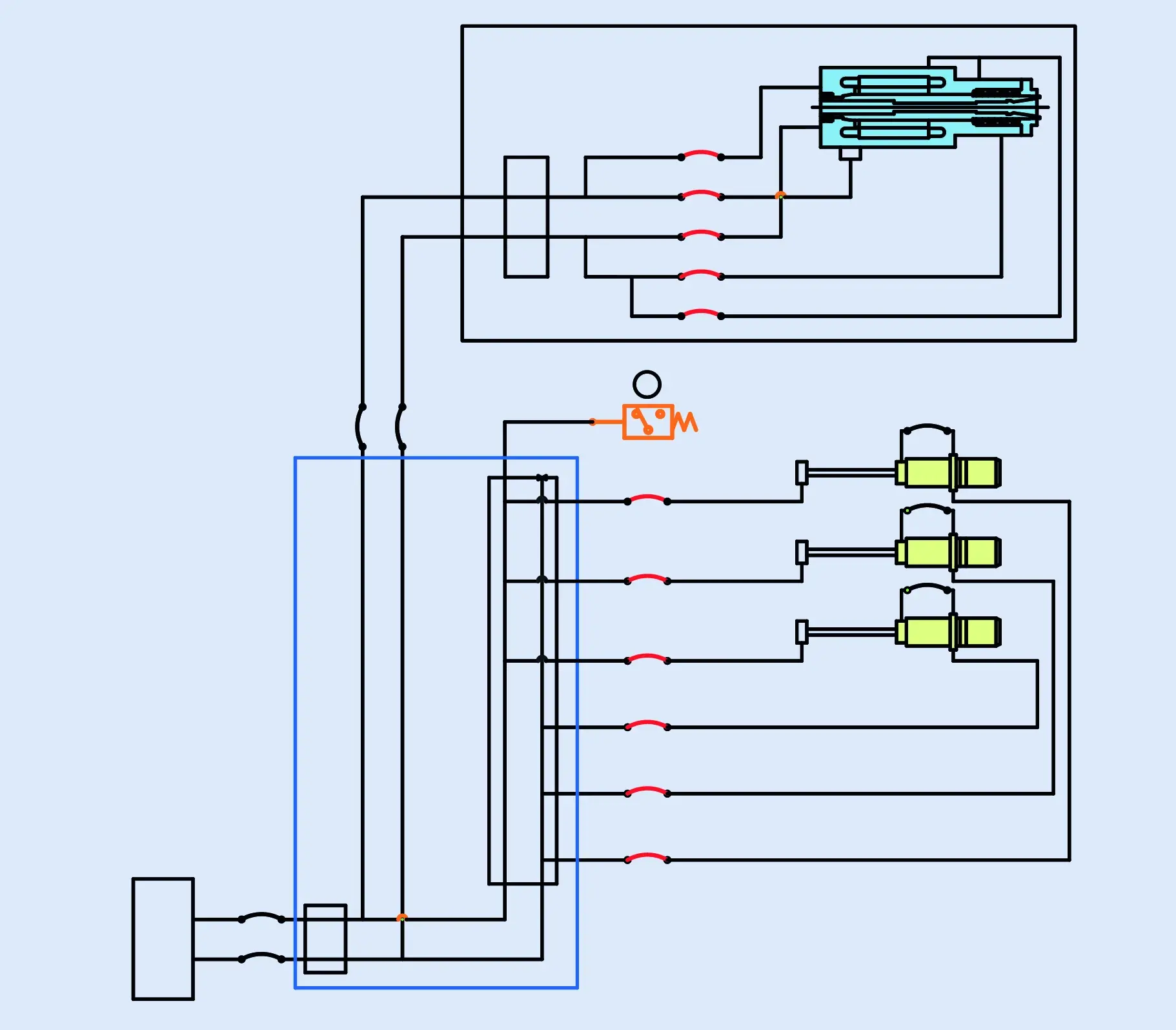

Шарико-винтовые передачи оснащены внутренней системой охлаждения с принудительной циркуляцией охлаждающей жидкости через термостат. Такая конструкция снижает нагрев ШВП и уменьшает тепловые деформации при высоких скоростях перемещения.

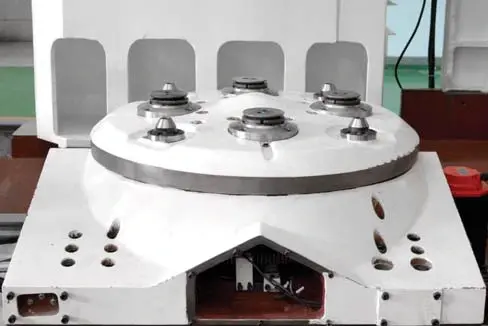

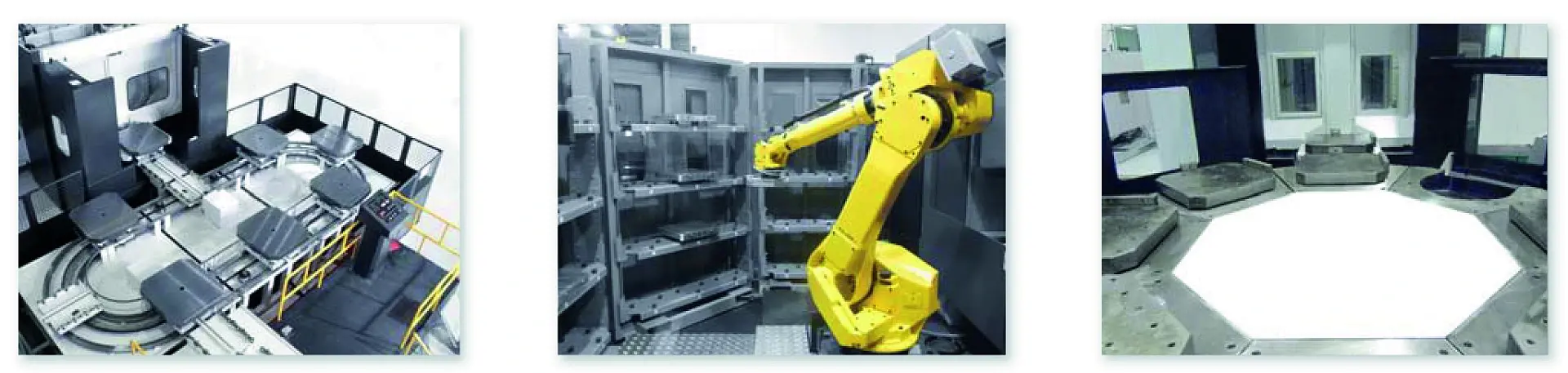

Механизм позиционирования и зажима поворотного стола оснащен высокоточными коническими штифтами, обеспечивающими высокую повторяемость и точность позиционирования при смене паллет. Для защиты механизма от попадания стружки используется система пневматической очистки.

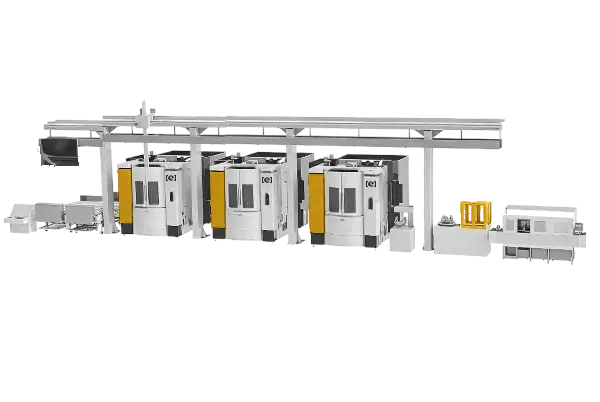

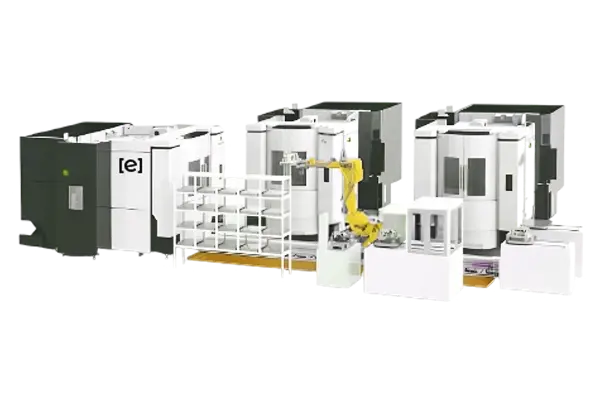

Конфигурация обрабатывающего центра подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.

Возможные опции:

SIEMENS 840Dsl;

индексация паллеты по оси B с дискретностью 0,001°;

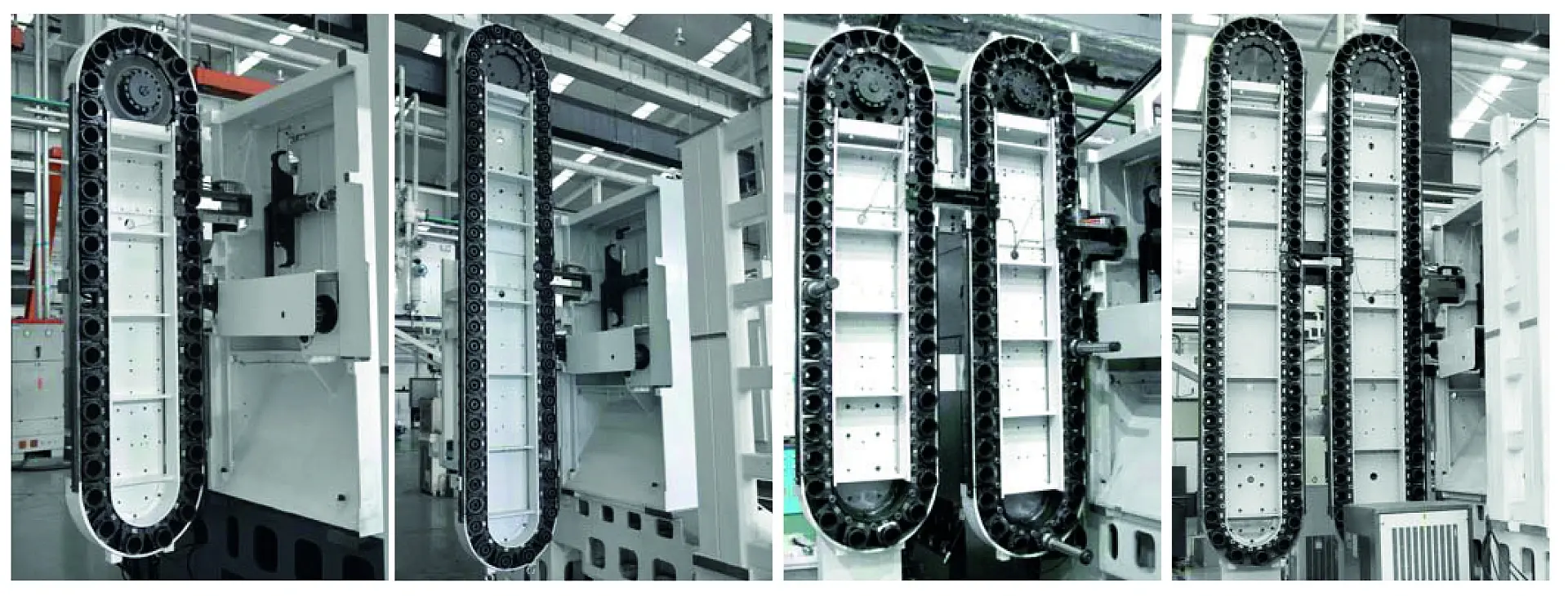

инструментальный магазин на 60 / 40 / 80 / 120 позиций;

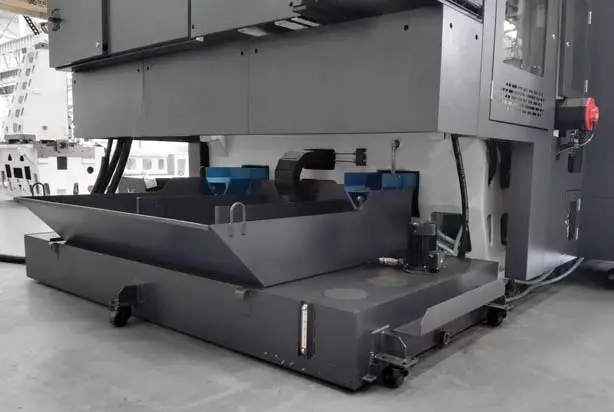

конвейер для подъема и выброса стружки в накопительный бак;

автоматическое открывание двери;

шпиндель HSK;

шпиндель BT50, 4000 об/мин;

двухступенчатый зубчатый привод с моментом шпинделя 704/827 или 1240/1529 Нм;

система душевой смывки стружки;

вытяжка масляного тумана;

система измерения инструмента;

щуп измерения детали;

система контроля поломки инструмента;

подача СОЖ через шпиндель 20–70 бар;

оптические линейки по осям X/Y/Z;

пистолет СОЖ и пневмопистолет;

маслоуловитель СОЖ;

кондиционер электрошкафа;

постпроцессор;

инструмент и оснастка.

Габаритные размеры (ДхШхВ), мм: 6153 × 3717 × 3827

Серия: EMHP

Система ЧПУ: FANUC 31i

Ход по оси X, мм: 1400

Ход по оси Y, мм: 1100

Ход по оси Z, мм: 1000

Макс. нагрузка на стол, кг: 2000

Тип конуса шпинделя: ВТ50

Скорость вращения шпинделя, об/мин: 4000

Мощность двигателя шпинделя, кВт: 30/37

Крутящий момент шпинделя, Нм: 1529

Вместимость магазина инструментов, шт: 40

Макс. длина инструмента, мм: 500

Макс. вес инструмента, кг: 25

Макс. диаметр инструмента при свободных соседних ячейках, мм: 270

Макс. диаметр инструмента при занятых соседних ячейках, мм: 115

Вес станка, т: 2.45

Ускоренные перемещения по оси X/Y/Z, м/мин: 45

Максимальная скорость рабочей подачи, м/мин: 20000

Время смены инструмента, сек: 2.5

Точность позиционирования по оси X, мм: 0.01

Точность позиционирования по оси Z, мм: 0.01

Точность повторяемости по оси X, мм: 0.006

Точность повторяемости по оси Z, мм: 0.006

Точность позиционирования по оси Y, мм: 0.01

Точность повторяемости по оси Y, мм: 0.006

Размер палеты, мм: 1000 × 1000

Количество палет, шт: 2

Шаг индексации палеты, град: 0.001 (опция)

Время поворота палеты, сек: 4.5

Время смены палеты, сек: 12.5

Расстояние от поверхности стола до центра шпинделя, мм: 80 — 1180

Расстояние от торца шпинделя до края стола, мм: 250 — 1250
