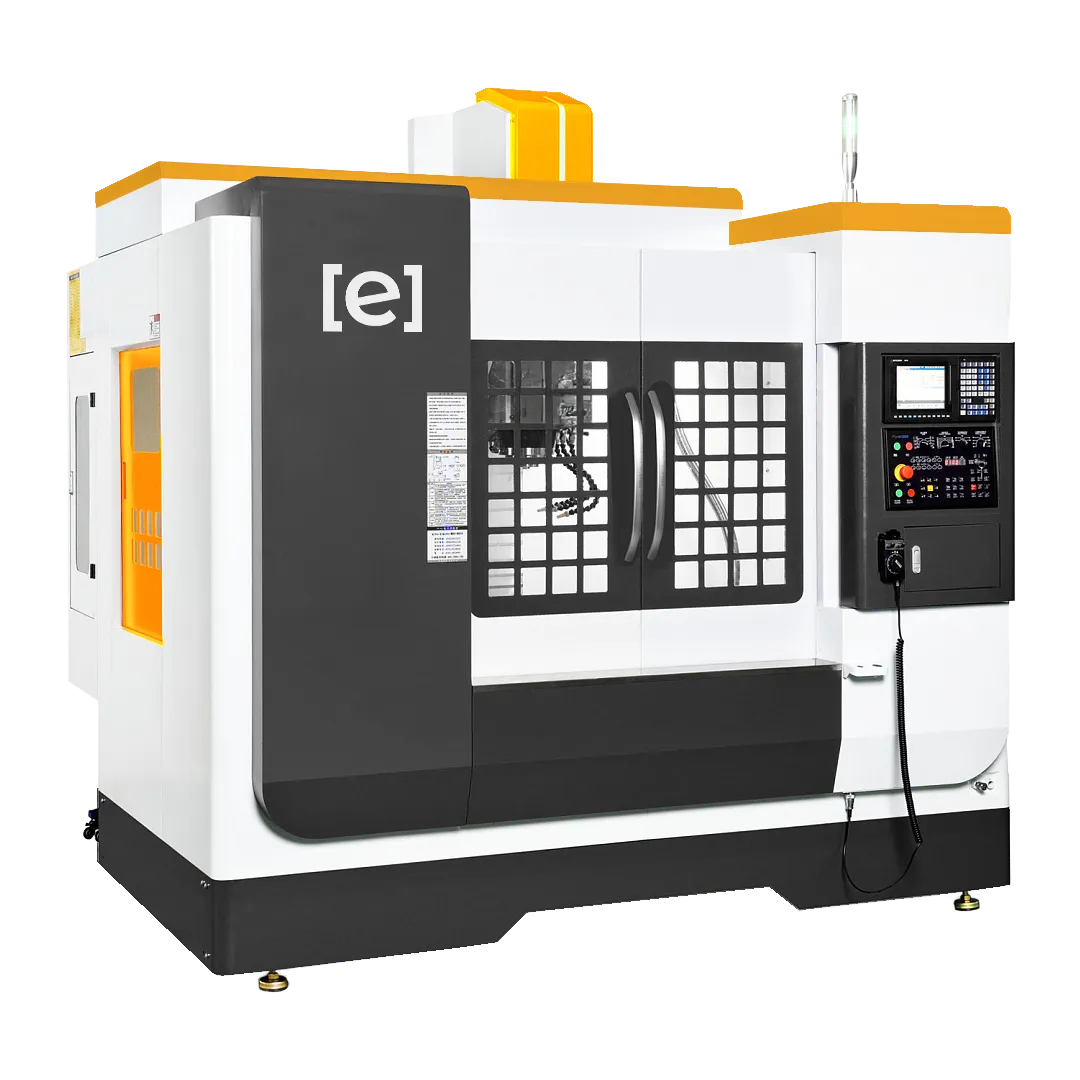

Фрезерный обрабатывающий центр с направляющими скольжения EMVB-1160
product-card
Фрезерный обрабатывающий центр с направляющими скольжения предназначен для обработки деталей в условиях высоких силовых нагрузок. Оборудование применяется в машиностроении, инструментальном производстве и других отраслях промышленности, где требуется высокая жесткость конструкции и стабильность обработки.
Цельнолитые станина и колонна коробчатого типа изготовлены с утолщёнными стенками, обеспечивающими устойчивость к вибрациям и нагрузкам. Широкая юбка колонны дополнительно повышает жесткость конструкции.
Шпиндель оснащен высокоточными подшипниками и системой масляного охлаждения, снижающей тепловые деформации при длительной эксплуатации оборудования. Для защиты конуса шпинделя при смене инструмента предусмотрена система пневматической продувки.
Двойная гайка ШВП позволяет уменьшить зазоры между элементами передачи и обеспечить более равномерное распределение нагрузки при перемещении узлов станка.
Направляющие скольжения обеспечивают высокую нагрузочную способность, жесткость и эффективное демпфирование вибраций, что особенно важно при тяжелых режимах обработки.
Список опций:
Система ЧПУ Siemens / Mitsubishi
Увеличение скорости и мощности шпинделя
Конвейер стружки
Устройство измерения инструмента
Датчик привязки и измерения детали
Оптические линейки X, Y, Z
Система подачи СОЖ через шпиндель с повышенным давлением
Стабилизатор напряжения
Маслоотделитель СОЖ
Уловитель тумана СОЖ
Кондиционер электрошкафа
Увеличение срока гарантии
Средства автоматизации (манипулятор, робот, привод двери)
Увеличение высоты колонны
Постпроцессор
Увеличение количества позиций инструментального магазина
Поворотный стол (оси 3+1 / 3+2)
Инструмент и оснастка
Конфигурация оборудования подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.
- Серия
- EMVB
- Габариты (ДхШхВ), мм
- 3100 × 3000 × 2850
- Страна
- Китай
- Ход по оси X, мм
- 1100
- Ход по оси Y, мм
- 600
- Ход по оси Z, мм
- 700
- Расстояние от торца шпинделя до поверхности стола, мм
- 110 — 810
- Расстояние от центра шпинделя до колонны, мм
- 654
- Размер стола (ДxШ), мм
- 1200 × 600
- Макс. нагрузка на стол, кг
- 800
- T-пазы, мм
- 5-18/120
- Тип конуса шпинделя
- ВТ40
- Тип привода шпинделя
- Прямой
- Скорость вращения шпинделя, об/мин
- 10000
- Мощность двигателя шпинделя, кВт
- 11
- Максимальная скорость рабочей подачи, мм/мин
- 10000
- Быстрые перемещения, м/мин
- 16/16/12
- Вместимость магазина инструментов, шт
- 24
- Вес станка, т
- 6.8
- Точность позиционирования по осям X/Y/Z, мм
- ±0.005/300
- Точность повторяемости по осям X/Y/Z, мм
- ±0.003/300
