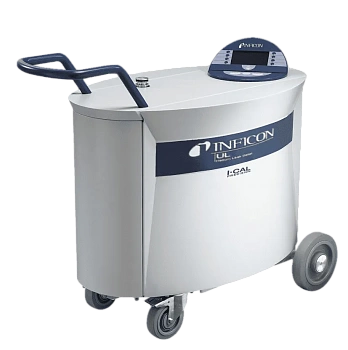

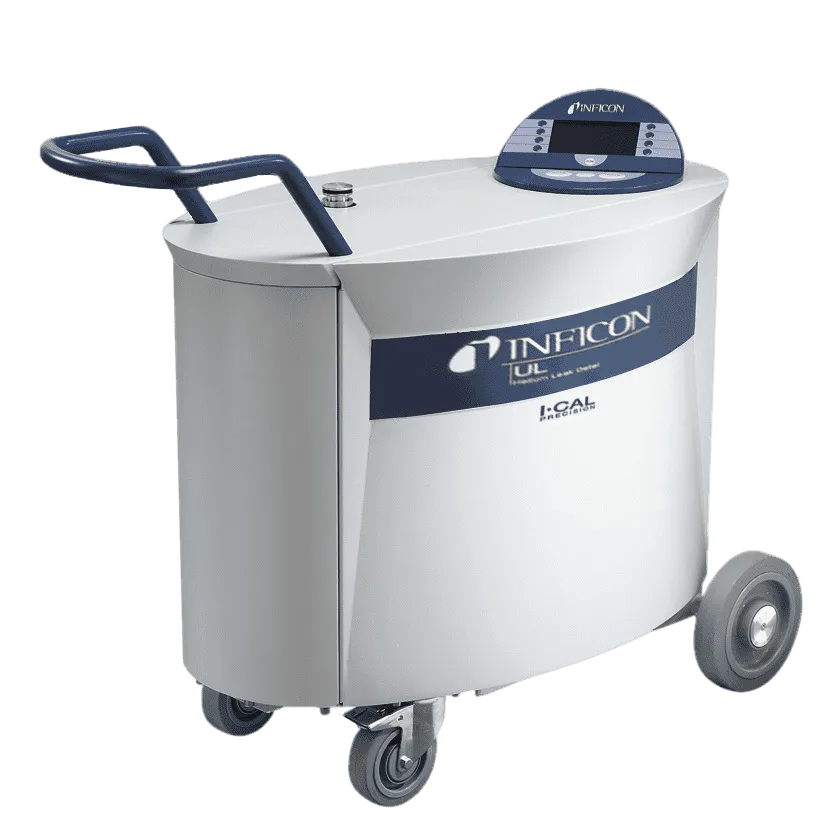

Гелиевый течеискатель INFICON UL1000 Fab

Гелиевый течеискатель INFICON UL1000 Fab — модель линейки UL. Серия рассчитана как на периодические проверки, так и на многократно повторяющиеся испытания в интенсивном производственном режиме.

Назначение и методы контроля

Приборы обнаруживают гелий, проникший через неплотность, и отображают количественное значение скорости утечки. Поддерживаются два основных режима:

• вакуумный – проверяемый объект вакуумируется и обдувается гелием снаружи;
• щуповой – объект заполняется пробным газом, а утечка локализуется наружным щупом.

Вакуумный метод обеспечивает высокую чувствительность и позволяет оценивать общую герметичность. Щуповой метод удобен для последовательного обследования сварных швов, соединений, уплотнений и других потенциальных мест утечки.

Чувствительность и измерительная система

Предел обнаружения по гелию достигает 5×10⁻¹² мбар·л/с. Измерительный диапазон охватывает более пятнадцати порядков, благодаря чему оборудование способно обнаруживать как сравнительно крупные, так и крайне малые утечки.

Масс-спектрометр оснащен двумя источниками ионов с нитями накаливания. Дублирование повышает надежность и увеличивает срок эксплуатации. Встроенная контрольная течь используется для автоматической калибровки и подтверждения точности результатов.

Интеллектуальные функции

• автоматическая калибровка измерительного тракта;
• подавление фонового гелия с автоматическим выбором времени интегрирования;
• ускоренное определение скорости утечки во всех диапазонах;
• функции повышения стабильности при высоком водородном фоне;
• автоматический цикл продувки для очистки системы и подготовки к следующему испытанию;
• расчет скорости утечки с быстрым реагированием на изменение сигнала.

Конструкция и эксплуатация

Производительная форвакуумная система и многопоточный турбомолекулярный насос обеспечивают высокую скорость откачки и малое время отклика. Фильтрация откачиваемого потока и охлаждающего воздуха уменьшает влияние пыли и загрязнений. Прочный цельнометаллический корпус рассчитан на перемещение по производственной площадке, а поворотный дисплей облегчает наблюдение с разных рабочих позиций.

Приборы поддерживают дистанционный доступ с пульта, компьютера или мобильного устройства. Это позволяет наблюдать за измерением и управлять функциями течеискателя на расстоянии, а также включать его в автоматизированный испытательный комплекс.

Ключевые преимущества

• высокая чувствительность и воспроизводимость;
• быстрое достижение рабочего режима;
• высокая скорость откачки по гелию;
• встроенная калибровка;
• эффективное подавление фонового сигнала;
• надежная работа при интенсивных повторяющихся испытаниях;
• удобное перемещение и эргономичное управление;
• пригодность для крупных вакуумных объемов и сложных систем.

Области применения

Серия используется в полупроводниковом производстве, изготовлении дисплеев и солнечных элементов, вакуумном нанесении покрытий, автомобилестроении, энергетике, холодильной и климатической технике. Оборудование подходит для испытаний электронных компонентов, герметично запаянных изделий, вакуумных камер и промышленных систем.
