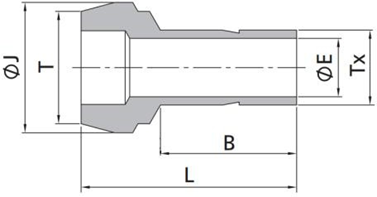

Переходник для проходного канала - P

Дюймовая труба

D нар.

трубы T (дюймы)

D нар.

трубы Tх (дюймы)

Основной

серийный номер

Габариты, дюймы (мм)

L

B

E

J

1/8

1/16

ER-P-FT2-FTD1

0.68(17.3)

0.34(8.6)

0.03(0.8)

0.24(6.1)

1/4

1/16

ER-P-FT4-FTD1

0.71(18.0)

0.34(8.6)

0.03(0.8)

0.37(9.4)

1/4

1/8

ER-P-FT4-FTD2

0.89(22.6)

0.53(13.5)

0.08(2.0)

0.37(9.4)

3/8

1/8

ER-P-FT6-FTD2

0.91(23.1)

0.53(13.5)

0.08(2.0)

0.50(12.7)

3/8

1/4

ER-P-FT6-FTD4

0.98(24.9)

0.62(15.7)

0.17(4.3)

0.50(12.7)

1/2

1/4

ER-P-FT8-FTD4

1.15(29.2)

0.62(15.7)

0.17(4.3)

0.62(15.7)

1/2

3/8

ER-P-FT8-FTD6

1.20(30.5)

0.69(17.5)

0.27(6.9)

0.62(15.7)

3/4

1/2

ER-P-FT12-FTD8

1.49(37.8)

0.91(23.1)

0.37(9.4)

0.87(22.1)

1

1/2

ER-P-FT16-FTD8

1.69(42.9)

0.96(24.4)

0.37(9.4)

1.12(28.5)

1

3/4

ER-P-FT16-FTD12

1.72(43.7)

1.02(25.9)

0.58(14.7)

1.12(28.5)

Метрическая труба

D нар. трубы T

(мм)

D нар.

трубы Tх (мм)

Основной

серийный номер

Габариты, мм (дюймы)

L

B

E

J

6

3

ER-P-MT6-MTD3

22.6(0.89)

13.5(0.53)

1.9(0.07)

9.0(0.35)

8

6

ER-P-MT8-MTD6

24.7(0.97)

15.7(0.62)

4.1(0.16)

11.0(0.43)

10

6

ER-P-MT10-MTD6

25.0(0.98)

15.7(0.62)

4.1(0.16)

13.1(0.52)

10

8

ER-P-MT10-MTD8

26.3(1.04)

17.0(0.67)

5.6(0.22)

13.1(0.52)

12

6

ER-P-MT12-MTD6

29.6(1.17)

15.7(0.62)

4.1(0.16)

15.0(0.59)

12

8

ER-P-MT12-MTD8

29.8(1.17)

16.8(0.66)

5.6(0.22)

15.0(0.59)

12

10

ER-P-MT12-MTD10

30.4(1.20)

17.5(0.69)

7.1(0.28)

15.0(0.59)

16

12

ER-P-MT16-MTD12

36.2(1.43)

23.1(0.91)

8.8(0.35)

19.0(0.75)

28

25

ER-P-MT28-MTD25

56.5(2.22)

33.0(1.30)

19.8(0.78)

34.3(1.35)

32

25

ER-P-MT32-MTD25

60.3(2.37)

33.0(1.30)

19.8(0.78)

39.5(1.56)

38

25

ER-P-MT38-MTD25

65.8(2.59)

33.0(1.30)

19.8(0.78)

47.1(1.85)
