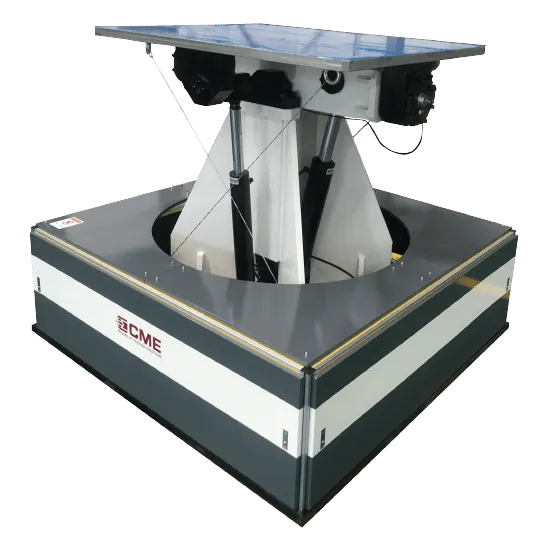

Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-3000

Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-3000

product-card

Электропитание 380 В ±10%, 70 кВт
Размеры стола, мм 1800 × 1600
Максимальная нагрузка, кг 3000
Требования к окружающей среде Влажность ≤ 80% (Без конденсации)
Высота центра тяжести образца, мм 700
Максимальный поворот относительно вертикальной оси (Угол), ±град 10
Минимальный поворот относительно вертикальной оси (Цикл), с 3
Максимальный поворот относительно вертикальной оси (Цикл), с 7
Максимальный угол бортовой качки, ±град 45

В корзину

Описание

Характеристики

Отзывы клиентов

Испытательный стенд с функцией наклона и раскачивания CME серии KRD60 предназначен для испытаний на раскачивание и наклон механических, электрических и электронных изделий, установленных на суднах, гидросамолетах и другом оборудовании.

Стенды используются для определения способности изделий выдерживать заданные параметры раскачивания и наклона. Испытания на наклон предназначены для имитации сильных наклонов груза, вызванных повреждениями судна, дисбалансом при погрузке/разгрузке и ветре. Испытание раскачиванием в основном применимо для оценки работоспособности изделий, требующих нормальной работы в таких условиях, а также изделий, чья эффективность существенно зависит от условий качки.

Назначение и принцип работы

Модель CME KRD 60-3000 предназначена для испытаний образцов массой до 3000 кг. Размер рабочей платформы составляет 1800 × 1600 мм, допустимая высота центра тяжести образца — до 700 мм.

Платформа воспроизводит движение по трем координатам: рысканье в диапазоне ±10°, крен до ±45° и тангаж до ±30°. Время цикла рысканья составляет от 3 до 7 с, крена — от 3 до 30 с, тангажа — от 4 до 30 с.

Точность поддержания заданного положения составляет ±0.5° и может уточняться по техническому заданию заказчика. Электропитание — 380 В ±10%, мощность — 70 кВт. Установка выполняется на фундамент согласно рекомендациям производителя.

Преимущества:

система контроля стабильности на базе Windows с полностью автоматическим интерфейсом дистанционного управления;
отображение на дисплее кривых данных в реальном времени, параметров испытаний, состояния системы и хода испытаний;
синусоидальные сигналы, регулирование самозамыкающегося контура, управление различными функциями и оповещение о тревоге;
возможность выполнения падения, вращения, наклона на одной платформе;
испытание тяжелых изделий массой до 3000 кг.

Электропитание: 380 В ±10%, 70 кВт

Размеры стола, мм: 1800 × 1600

Максимальная нагрузка, кг: 3000

Требования к окружающей среде: Влажность ≤ 80% (Без конденсации)

Высота центра тяжести образца, мм: 700

Максимальный поворот относительно вертикальной оси (Угол), ±град: 10

Минимальный поворот относительно вертикальной оси (Цикл), с: 3

Максимальный поворот относительно вертикальной оси (Цикл), с: 7

Максимальный угол бортовой качки, ±град: 45

Минимальная бортовая качка (Цикл), с: 3

Максимальная бортовая качка (Цикл), с: 30

Максимальный угол килевой качки, ±град: 30

Минимальная килевая качка (Цикл), с: 4

Максимальная килевая качка (Цикл), с: 30

Точность поддержания заданного положения, ±град: 0.5 (индивидуально по техническому заданию Заказчика)

Условия установки: Установка на фундамент согласно рекомендациям производителя

Минимальное значение рысканья, град: -10

Максимальное значение рысканья, град: 10

Минимальное время цикла рысканья, с: 3

Максимальное время цикла рысканья, с: 7

Минимальное значение крена, град: -45

Максимальное значение крена, град: 45

Минимальное время цикла крена, с: 3

Максимальное время цикла крена, с: 30

Минимальное значение тангажа, град: -30

Максимальное значение тангажа, град: 30

Минимальное время цикла тангажа, с: 4

Максимальное время цикла тангажа, с: 30

Минимальный угол вращения, град: -45

Максимальный угол вращения, град: 45

Минимальный угол наклона плоскости по тангажу, град: -30

Максимальный угол наклона плоскости по тангажу, град: 30
